Schurter 3-139-125 SMD biztosíték SMD 600 A Gyors -F- 1 db darab

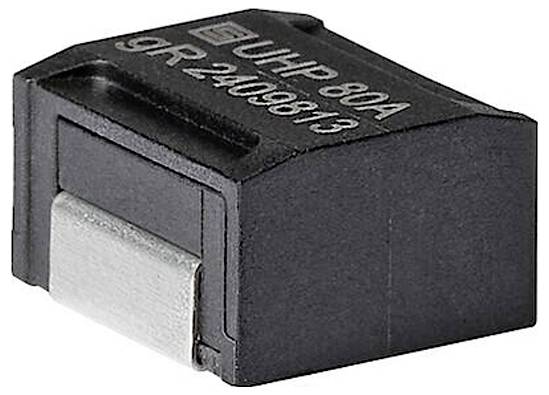

Egy fekete elektronikus alkatrész, amely "UHP 80A 9R 2409813" felirattal van ellátva, valószínűleg biztosíték vagy áramkör-védelmi eszköz, fém csatlakozóval.
'Az összetevő technikai rajza méretekkel: 10,2 x 6,77 x 2,2 mm és 11,4 x 7 mm. A tűrések ±0,15 vagy ±0,1 mm.'
Technikai rajz, amely egy téglalap alakú alkatrész méreteit mutatja. Bal oldali nézet: 6,77 magasság, 10,2 szélesség. Jobb oldali nézet: 11,4 hosszúság, 7 szélesség.
1/3
Csomagolás
darab
Termék típus
SMD biztosíték
Névleges áramerősség, kerekítve
600 A
Kioldási karakterisztika
Gyors -F-
Kivitel
SMD
Adatlap (PDF)
Gyártól szám:
Rendelési szám:
Szállítás: 2027. 01. 20. [Sze.]
Szám
Összesen (1590Ft / Darab)
1590Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Főbb jellemzők

SMD biztosíték 11,4x10,2 60A 80VDC

  • SMD biztosíték 11,4x10,2 mm
  • Nagy megszakítóképesség, akár 3000 A-ig (@ 63 V DC)
  • Nagyon gyors kikapcsolás kétszeres névleges áramerősséggel
  • Kialakításának köszönhetően a biztosíték rendkívül pontosan old ki, és kétszeres túláram esetén minimalizálja a környezet túlzott felmelegedését.

Műszaki adatok

  • Sorozat: UHP
  • Összeszerelés: Nyomtatott áramköri lap összeszerelés
  • Kioldási idő: gyors
  • Ház: 11,4 x 10,2 mm
  • Alkalmazások: Autóiparban, adatközponti berendezésekben, telekommunikációs berendezésekben és elektromos szerszámokban. Nagy névleges áramerősségű és megszakítóképességi követelményeket támasztó SELV alkalmazásokhoz.
  • Ház anyaga: Poliftalamid
  • Csatlakozás típusa: SMD
  • Olvadási integrál: 1350 A²/s
  • Névleges megszakítóképesség: 2000 A
  • Névleges feszültség V/DC: 80 V/DC
  • Feszültségesés: 90 mV
  • Forraszthatóság: 245 °C / 3 s
  • Minősítés: AEC-Q200
Csomagolás

darab

Termék típus

SMD biztosíték

Méret

(H x Sz x Ma) 10.2 x 11.4 x 6.77 mm

Névleges áramerősség, kerekítve

600 A

Névleges áram

600 A

Kioldási karakterisztika

Gyors -F-

Kivitel

SMD

Hossz

10.2 mm

Szélesség

11.4 mm

Magasság

6.77 mm

Hőmérséklet (min.)

-55 °C

Hőmérséklet (max.)

125 °C

Tartalom

1 db

RoHS konform

Igen

Gyártói szám

3-139-125

Engedélyek

UL 248-13, CSA C22.2 248.13:22. sz.

Érintkezőanyag

Vörösréz ötvözet, ónozott

Dokumentumok és letöltések

Adatlap

Adatlap 3738249 Schurter 3-139-125 SMD biztosíték SMD 600 A Gyors -F- 1 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3738249 Schurter 3-139-125 SMD biztosíték SMD 600 A Gyors -F- 1 db darab

Leírás

Schurter SMD biztosíték UHP gyors működésű 2000A 80VDC 600A 11.4x10.2mm AEC-Q200
