Segédkontaktor 230 V/AC 10 A 2 NO+2 NC, Siemens 3RH2122-1AP00 vásárlása

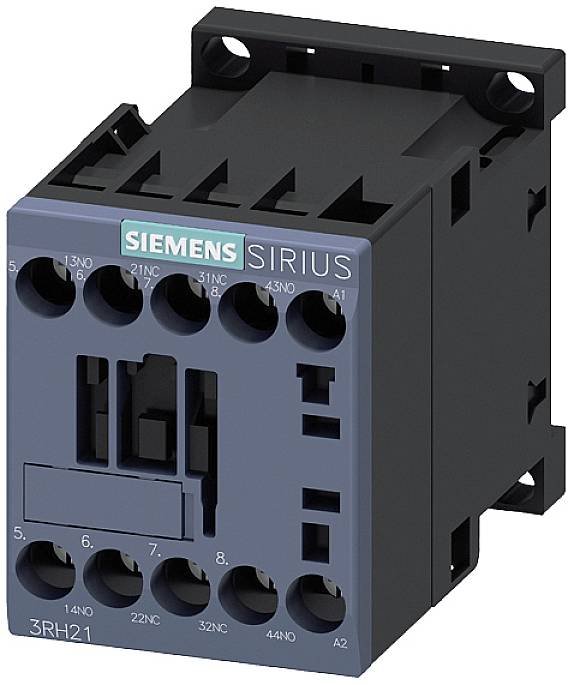

Siemens márka SIRIUS-sorozatú védőkapcsolója. Több csatlakozókapoccsal rendelkezik és elsősorban vezérlőkörökben alkalmazzák.

Egy nyitott kapcsolószekrény, amelynek több polcán elektromos alkatrészek és kábelek sokasága látható.

'A kapcsolóüzemű segédérintkezők és tartozékok diagramja. Bemutatja a segédáramkörök különböző csatlakozási lehetőségeit és komponenseit, a megfelelő színkódolással és szimbólumokkal.'

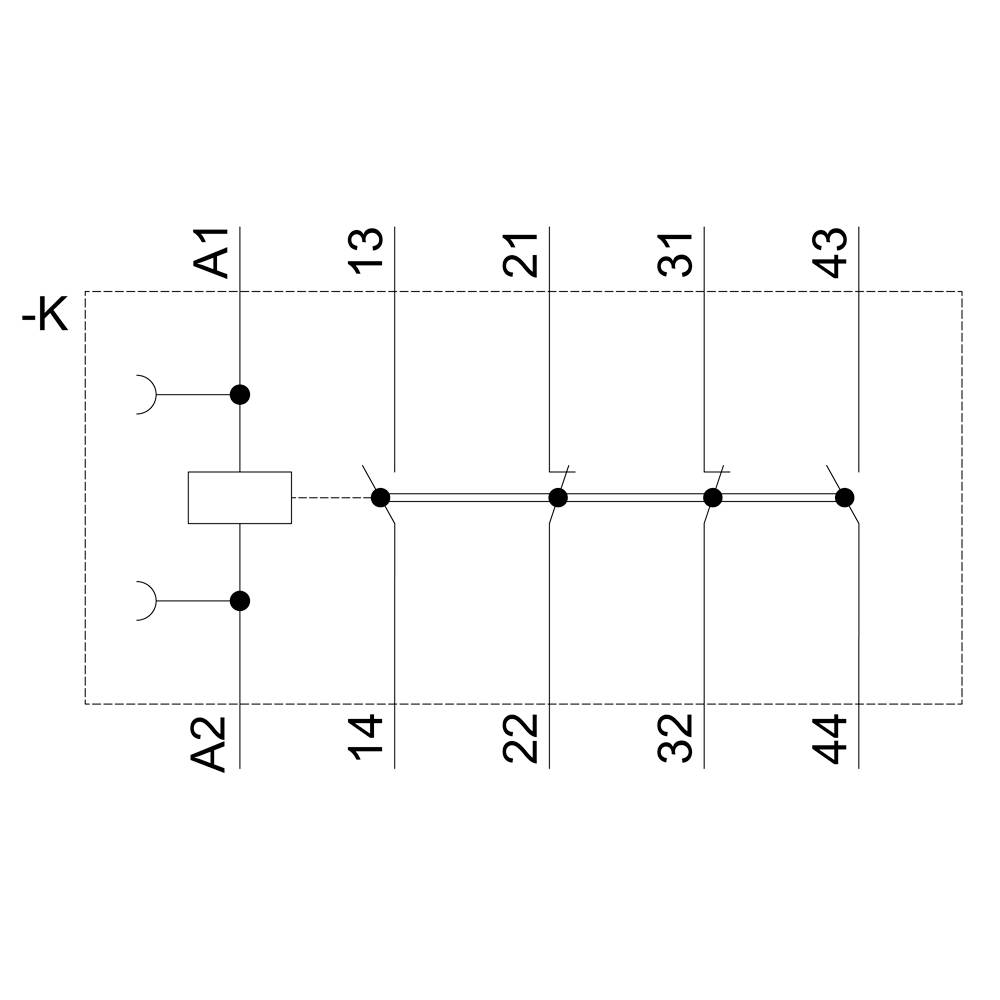

Kapcsolási rajz egy kapcsolóval balra és a négy jobb oldali érintkezőhöz vezető csatlakoztatott vezetékekkel, amelyek A1, A2, 13, 14, 21, 22, 31, 32, 43, 44 jelöléssel vannak ellátva.

Egy elektromos relé rajza felülnézeti, oldalnézeti és alulnézeti nézetekkel. A méretek milliméterben vannak megadva.

Egy Siemens SIRIUS kontaktor modul műszaki rajza csatlakozókkal és huzalozási jelölésekkel.

1/6

Termék típus

Védő

Pólusszám

4 pólusú

Névleges feszültség

230 V/AC

Terhelési áram

10 A

Csatlakozó

Csavaros kapocs

Adatlap (PDF)

Szállítás: 10. 12. H.

12 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kiegészítő kontaktor, 2 S + 2 O, AC 230 V, 50/60 Hz, S00 méret, csavaros csatlakozású SIRIUS 3RH2 kontaktorrelé a vezérlőjelek kapcsolására a vezérlőáramkörben. A SIRIUS 3RH2 kontaktorrelék szabványos csatlakozási megjelöléssel, megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikációval több kiegészítő áramkör egyidejű kapcsolása lehetséges. Az összes érintkező biztonsági alkalmazásokhoz kényszerüzemben áll rendelkezésre, SUVA változatként is. A kontaktorrelék éghajlat-biztosak, nagy érintkezési megbízhatósággal és megfelelő jóváhagyásokkal (pl. IEC és UL / CSA) világszerte alkalmazhatók. Kaphatók váltakozó áramú vagy egyenáramú üzemmódban, csavaros vagy rugós technológiával. A kontaktorrelék alapváltozata 4 pólusú, és bepattintható segédkapcsoló blokkokkal 8 pólusig bővíthető. A 3RT2 kontaktorok széles választéka az S00 - S3 méretekhez használható a 3RH2 kontaktor relékhez is. A 3RH2 kontaktorrelék helyettesítik a bevált 3RH1 sorozatot. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Csomagolás: darab

Termék típus: Védő

Gyártói szám: 3RH2122-1AP00

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Névleges feszültség: 230 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Tartós áram (max.): 10 A

Terhelési áram: 10 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 3.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 230 g

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1431013 Segédkontaktor 230 V/AC 10 A 2 NO+2 NC, Siemens 3RH2122-1AP00

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431013 Segédkontaktor 230 V/AC 10 A 2 NO+2 NC, Siemens 3RH2122-1AP00

Leírás

Kontaktor relé, 2 NO + 2 NC, 230 V AC, 50 / 60 Hz, S00 méret, csavaros csatlakozó
A SIRIUS 3RH2 segédkontaktor a vezérlőjelek kapcsolásához a vezérlőáramkörben. A SIRIUS 3RH2 kontaktor relék a szabványnak megfelelő csatlakozói jelölésekkel, valamint megbízható és időtakarékos csatlakozási technológiával rendelkeznek. A kimenetek megsokszorozásának köszönhetően több segédáramkör egyidejű kapcsolása lehetséges. A biztonsági alkalmazásokhoz minden érintkező kapható kényszerhajtású működéssel, valamint SUVA kivitelben is. A kontaktorrelék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek, és a megfelelő jóváhagyásoknak (pl. IEC és UL/CSA) köszönhetően világszerte használhatók. AC vagy DC működéssel, csavaros vagy rugós csatlakozókkal kaphatók. A kontaktorrelék alapváltozata 4 pólusú kivitel, amely pattintható segédkapcsolókkal 8 pólusúvá bővíthető. Az S00 és S3 méretű 3RT2 kontaktorokhoz tartozó tartozékok széles választéka a 3RH2 kontaktorrelékhez is használható. A 3RH2 kontaktorrelék a jól bevált 3RH1 sorozatot váltja fel. Egyszerű, hatékony és mindig naprakész - a SIRIUS moduláris rendszer.
