Name: Siemens 3KF13080LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 80 A 690 V/AC 1 db
Brand: Siemens
SKU: 2864047
Availability: BackOrder

Egy négypólusú modul-csatlakozó, fémből és műanyagból, soros elrendezésben szerelve.

Egy elektromos kapcsoló kapcsolási rajza három párhuzamosan kötött ellenállással, 1-től 6-ig számozva.

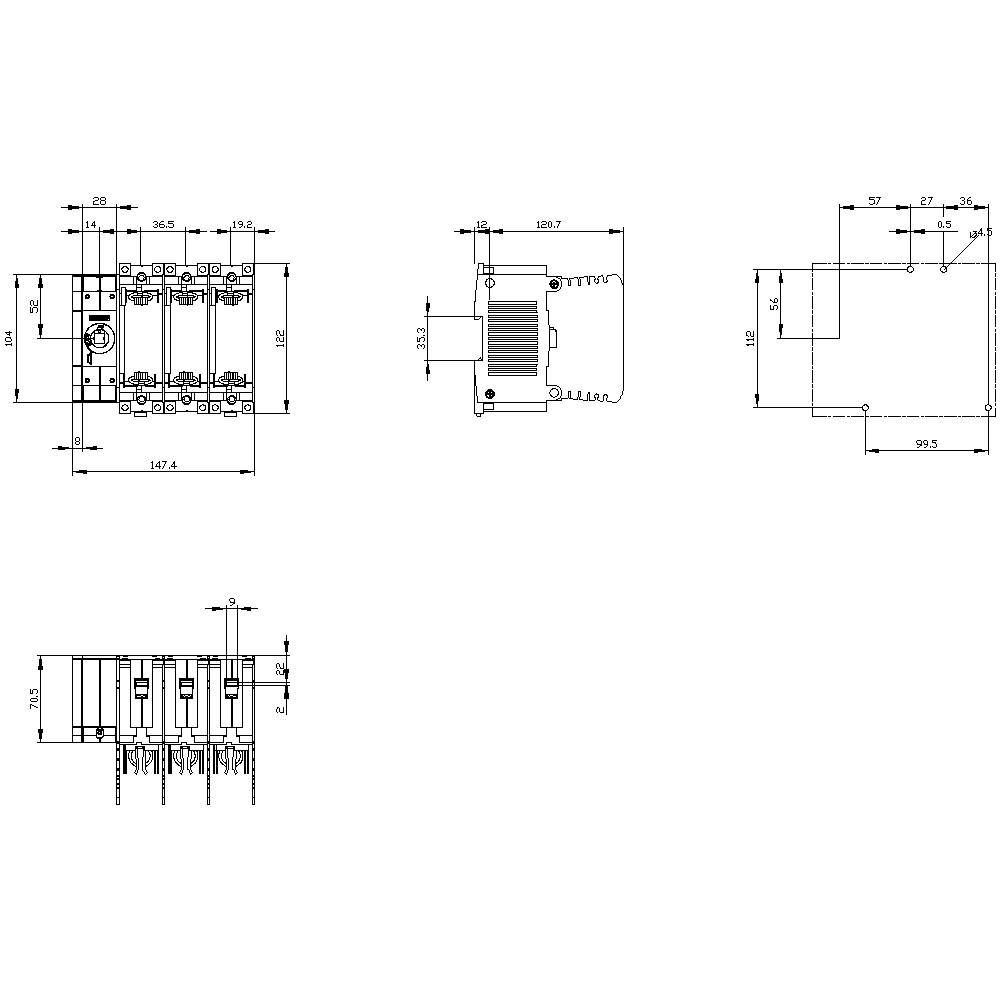

Műszaki rajz egy elektromos alkatrészről több nézetben és pontos méretmegadással. Fő méretek: 147,4 mm szélesség, 92,5 mm mélység.

1/3

Hasonló kivitel

Termék típus

Terhelés leválasztó kapcsoló

Biztosíték méret

Pólusszám

Névleges áramerősség, kerekítve

80 A

Kivitel

3KF szakaszolókapcsolók biztosítékokkal

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

készlet

Összesen (97 990 Ft / Darab)

97 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Az elektromos csatlakozás kialakítása / a főáramkörhöz: dobozkapocs
A kijelző kialakítása / kapcsolóállás kijelzőhöz ajtó-csatlakozó forgóműködtető mechanizmus: BE-KI-TESZT
Az elektromos csatlakozás elrendezése / főáramkörhöz: felül és alul
Váltóérintkezők száma / segédérintkezőkhöz: 4
Meghúzási nyomaték / csavaros csatlakozással / minimum: 5 Nm
Meghúzási nyomaték / csavarkötéssel / maximum: 6,5 Nm
Készülék típusa: állandó telepítés
Elválasztó mérete: 00 és 000
A szakaszolókapcsoló mérete: 1
Feltételes zárlati áram (Iq): 100000 A
Rögzítés típusa: padlóra szerelhető és 35 mm-es kalapsínre pattintható rögzítés
Üzemi teljesítmény / AC-23 A / 400 V-on: 37000 W
Üzemi teljesítmény / AC-23 A-nál / 690 V-nál: 75 kW
Átvezető áram / zárt kapcsolóval / 690 V-on / kapcsoló + aM biztosíték kombinációjával / maximálisan megengedhető: 11200 A
Átmenő áram / zárt kapcsolóval / 690 V-on / kapcsoló + gG biztosíték kombinációjával / maximálisan megengedhető: 11200 A
Átmenő áram / zárt kapcsolóval / kapcsoló + biztosíték kombinációhoz / 500 V-on / maximálisan megengedhető: 10400 A
Átvezető áram / a biztosíték / 400 V-nál / maximálisan megengedhető: 11800 A
Átvezető áram / a biztosíték / 690 V-nál / maximálisan megengedhető: 11800 A
Alkalmasság / főkapcsoló: igen
Alkalmasság / tehermentesítő kapcsoló: igen
Alkalmasság / VÉSZLEÁLLÍTÓ kapcsoló: igen
Alkalmasság / biztonsági kapcsoló: igen
Alkalmasság/karbantartás/javítás kapcsoló: igen
Tetszés szerinti beépítési pozíció
Elektromos élettartam (kapcsolási ciklusok) / AC-23 A-nál / 440 V-nál: 10000
Elektromos élettartam (kapcsolási ciklusok) / AC-23 A-nál / 690 V-nál: 6000
Elektromos élettartam (kapcsolási ciklusok) / DC-23 A-nál / 440 V-nál: 1500
Mechanikai élettartam (kapcsolási ciklusok) / tipikus: 15000
Szigetelési feszültség (Ui): 1000V
A kezelőelem helyzete /: elöl
A váltóhajtás helyzete /: a bal oldalon
Termékbővítő / segédkapcsoló: igen
Termékbővítés / opcionális / zárható: igen
Termékbővítés / opcionális / biztosítékfelügyelet: igen
Védettség IP: IP00
Védettség IP / zárt kapcsolóval / fedéllel vagy kábelsaru-fedéllel: IP00
Lökési feszültség szilárdság: 12 kV
Környezeti hőmérséklet / üzem közben / minimum: -25 °C
Környezeti hőmérséklet / üzem közben / maximum: 70 °C
Teljesítményveszteség / maximum: 44,4 W
Szennyezési fok: 3
Csatlakoztatható vezeték-keresztmetszet típusa / flexibilis gyűjtősínnel: 2x (0,8 x 9 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / rézvezetékekhez / tömör: 1x (1 ... 16 mm²) / 1x (AWG 14 ... 6)
Csatlakoztatható vezeték-keresztmetszet típusa / rézvezetőhöz / finomszálú / magvégmegmunkálással: 1x (6 ... 25 mm²) / 1x (AWG 12 ... (4. ábra)
Csatlakoztatható vezeték-keresztmetszet típusa / rézvezetékekhez / sodrott: 1x (6 ... 25 mm²) / 1x (AWG 14 ... (4. ábra)
Csatlakoztatható vezeték-keresztmetszet típusa / réz gyűjtősínhez: 1x (12 x 2 mm²)

Kivitel: 3KF szakaszolókapcsolók biztosítékokkal

Termék típus: Terhelés leválasztó kapcsoló

Biztosíték méret: 00

Pólusszám: 3

RoHS konform: Igen

Méret: (Sz x Ma x Mé) 148.3 x 153 x 132.7 mm

Tartalom: 1 db

Névleges áram: 80 A

Névleges áramerősség, kerekítve: 80 A

Névleges feszültség: 690 V/AC

Szélesség: 148.3 mm

Magasság: 153 mm

Mélység: 132.7 mm

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Biztosíték méret

Névleges áramerősség, kerekítve

Siemens 3KF13080LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 80 A 690 V/AC 1 db

Rendelési szám:2864047

Szállítás: 11. 16. [H.]

Conrad Electronic

Jelenlegi termék

80 A

Min.: 1

Többszörös: 1

97 990 Ft^*

Siemens 3KF13030LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 32 A 690 V/AC 1 db

Rendelési szám:2864045

Szállítás: 11. 16. [H.]

Conrad Electronic

32 A

Min.: 1

Többszörös: 1

74 990 Ft^*

Siemens 3KF13060LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 63 A 690 V/AC 1 db

Rendelési szám:2864046

Szállítás: 11. 16. [H.]

Conrad Electronic

63 A

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3KF23120MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 125 A 690 V/AC 1 db

Rendelési szám:2864048

Szállítás: 11. 16. [H.]

Conrad Electronic

125 A

Min.: 1

Többszörös: 1

99 990 Ft^*

Siemens 3KF23160MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 160 A 690 V/AC 1 db

Rendelési szám:2864049

Szállítás: 11. 16. [H.]

Conrad Electronic

160 A

Min.: 1

Többszörös: 1

115 990 Ft^*

Siemens 3KF33250MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 250 A 690 V/AC 1 db

Rendelési szám:2864050

Szállítás: 11. 16. [H.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

194 990 Ft^*

Siemens 3KF43400MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 400 A 690 V/AC 1 db

Rendelési szám:2864051

Szállítás: 11. 16. [H.]

Conrad Electronic

400 A

Min.: 1

Többszörös: 1

313 990 Ft^*

Siemens 3KF53630MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 630 A 690 V/AC 1 db

Rendelési szám:2864052

Szállítás: 11. 16. [H.]

Conrad Electronic

630 A

Min.: 1

Többszörös: 1

549 990 Ft^*

Siemens 3KF53800MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 850 A 690 V/AC 1 db

Rendelési szám:2864053

Szállítás: 11. 16. [H.]

Conrad Electronic

850 A

Min.: 1

Többszörös: 1

718 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2864047 Siemens 3KF13080LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 80 A 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864047 Siemens 3KF13080LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 80 A 690 V/AC 1 db

Leírás

Szakaszoló biztosítékkal 3KF SITOR, 80A, méret. 1, 3 tűs, NH biztosíték méretéhez. 000 félvezető védelemhez, bal első hajtás, fogantyú nélküli alapkészülék, biztosítékok nélküli dobozkapocs

Ez a szöveg gépi fordítással készült.
