Name: Siemens 3KF53800MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 850 A 690 V/AC 1 db
Brand: Siemens
SKU: 2864053
Availability: BackOrder

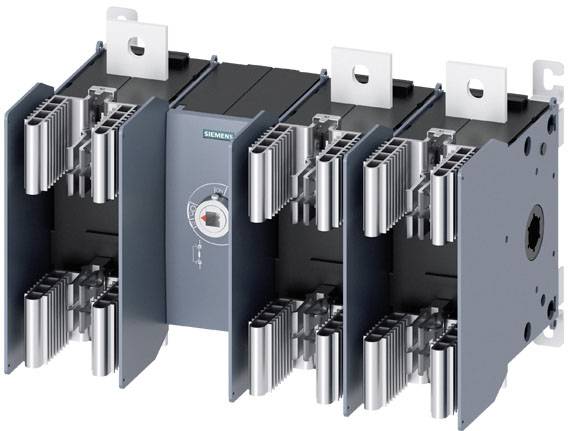

Egy háromfázisú Siemens teljesítménymegszakító hűtőbordákkal és központi forgókapcsolóval elektromos teljesítmények vezérléséhez.

Háromfázisú rövidrezáró védőrelé tekercsel kapcsolási rajza. Az 1-2, 3-4, 5-6 érintkezőket szaggatott vonal köti össze.

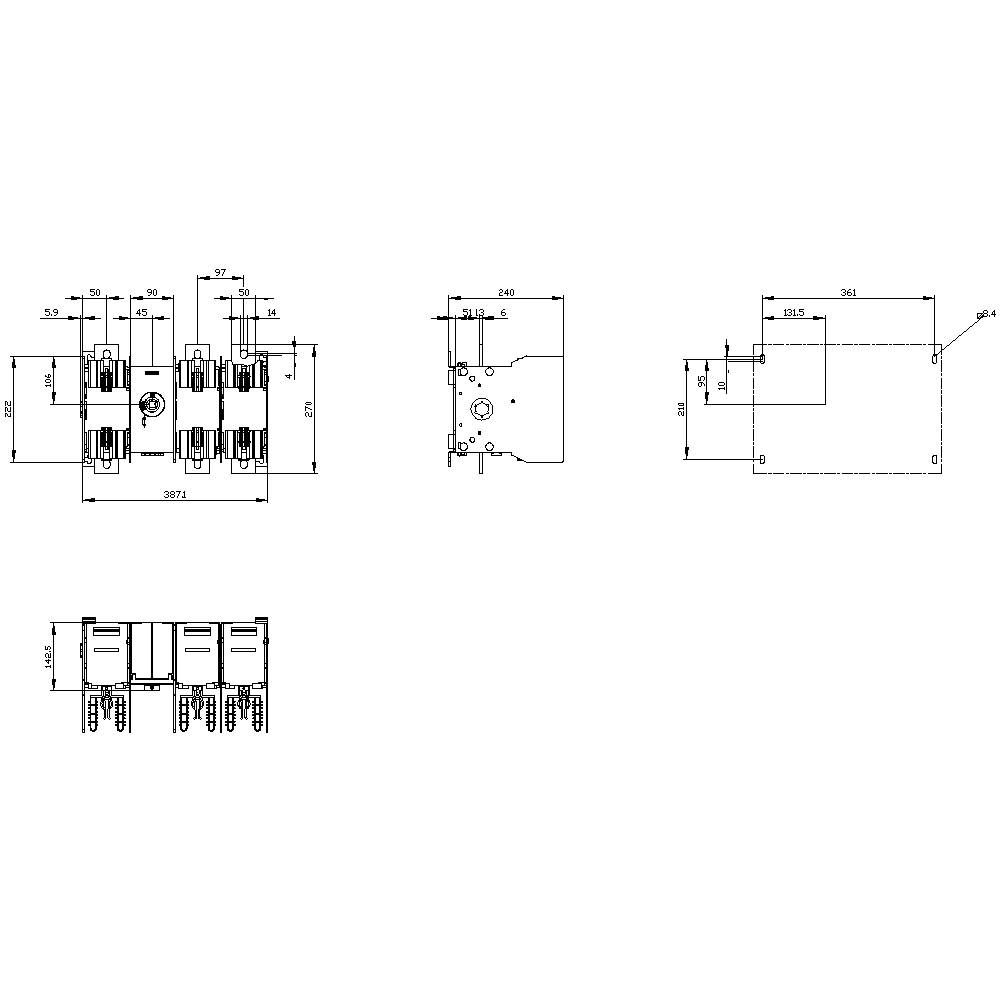

Egy mechanikai alkatrész műszaki rajza több nézettel, méretezéssel és specifikációkkal. A tervrajzok oldalnézetet és felülnézetet mutatnak.

1/3

Hasonló kivitel

Termék típus

Terhelés leválasztó kapcsoló

Biztosíték méret

Pólusszám

Névleges áramerősség, kerekítve

850 A

Kivitel

3KF szakaszolókapcsolók biztosítékokkal

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

készlet

Összesen (718 990 Ft / Darab)

718 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Az elektromos csatlakozás kialakítása / a főáramkörhöz: lapos csatlakozás
A kijelző kialakítása / kapcsolóállás kijelzőhöz ajtó-csatlakozó forgóműködtető mechanizmus: BE-KI-TESZT
Az elektromos csatlakozás elrendezése / főáramkörhöz: felül és alul
Léptető érintkezők száma / segédérintkezők számára: 8
Szakítóérintkezők száma / segédérintkezőkhöz: 8
Meghúzási nyomaték / csavaros csatlakozással / minimum: 50 Nm
Meghúzási nyomaték / csavaros csatlakozással / maximum: 75 Nm
Készülék típusa: állandó telepítés
Az elválasztó fül mérete: 3 és 2
A szakaszolókapcsoló keret mérete: 5
Feltételes zárlati áram (Iq): 100000 A
Szerelés típusa: padlóra szerelhető
Üzemi teljesítmény / AC-23 A-nál / 400 V-nál: 400000 W
Üzemi teljesítmény / AC-23 A / 690 V-on: 800 kW
Átvezető áram / zárt kapcsolóval / 690 V-on / kapcsoló + aM biztosíték kombinációjával / maximálisan megengedhető: 46590 A
Átmenő áram / zárt kapcsolóval / 690 V-on / kapcsoló + gG biztosíték kombinációjával / maximálisan megengedhető: 62900 A
Átmenő áram / zárt kapcsolóval / kapcsoló + biztosíték kombinációhoz / 500 V-on / maximálisan megengedhető: 62900 A
Átvezető áram / a biztosíték / 400 V-nál / maximálisan megengedhető: 77400 A
Átmenő áram / a biztosíték / 690 V-nál / maximálisan megengedhető: 77400 A
Alkalmasság / főkapcsoló: igen
Alkalmasság / tehermentesítő kapcsoló: igen
Alkalmasság / VÉSZLEÁLLÍTÓ kapcsoló: igen
Alkalmasság / biztonsági kapcsoló: igen
Alkalmasság/karbantartás/javítás kapcsoló: igen
Tetszés szerinti beépítési pozíció
Elektromos élettartam (kapcsolási ciklusok) / AC-23 A-nál / 440 V-nál: 1500
Elektromos élettartam (kapcsolási ciklusok) / AC-23 A-nál / 690 V-nál: 1000
Elektromos élettartam (kapcsolási ciklusok) / DC-23 A-nál / 440 V-nál: 500
Mechanikai élettartam (kapcsolási ciklusok) / tipikus: 6000
Szigetelési feszültség (Ui): 1000V
A kezelőelem helyzete /: elöl
A kapcsolószerkezet helyzete /: az első pólus után
Termékbővítő / segédkapcsoló: igen
Termékbővítés / opcionális / zárható: igen
Termékbővítés / opcionális / biztosítékfelügyelet: igen
Védettség IP: IP00
Védettség IP / zárt kapcsolóval / fedéllel vagy kábelsaru-fedéllel: IP00
Lökési feszültség szilárdság: 12 kV
Környezeti hőmérséklet / üzem közben / minimum: -25 °C
Környezeti hőmérséklet / üzem közben / maximum: 70 °C
Teljesítményveszteség / maximum: 405 W
Szennyezési fok: 3
Csatlakoztatható vezeték-keresztmetszet típusa / rézvezetőhöz / sodrott / kábelsaruval / DIN 46234 szerint: 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) / 1 x (AWG 1/0 - kcmil 1000), 2x (AWG 1/0 ... kcmil 300)
Csatlakoztatható vezeték-keresztmetszet típusa / rézvezetékekhez / sodrott / kábelsaruval / DIN 46235 szerint: 1x (25 ... 300 mm²), 2x (25 ... 300 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / réz gyűjtősínhez: 2x (50 x 5 mm²)

Kivitel: 3KF szakaszolókapcsolók biztosítékokkal

Termék típus: Terhelés leválasztó kapcsoló

Biztosíték méret: 1

Pólusszám: 3

RoHS konform: Igen

Méret: (Sz x Ma x Mé) 396.9 x 270 x 240 mm

Tartalom: 1 db

Névleges áram: 850 A

Névleges áramerősség, kerekítve: 850 A

Névleges feszültség: 690 V/AC

Szélesség: 396.9 mm

Magasság: 270 mm

Mélység: 240 mm

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Biztosíték méret

Névleges áramerősség, kerekítve

Siemens 3KF53800MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 850 A 690 V/AC 1 db

Rendelési szám:2864053

Szállítás: 11. 16. [H.]

Conrad Electronic

Jelenlegi termék

850 A

Min.: 1

Többszörös: 1

718 990 Ft^*

Siemens 3KF13030LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 32 A 690 V/AC 1 db

Rendelési szám:2864045

Szállítás: 11. 16. [H.]

Conrad Electronic

32 A

Min.: 1

Többszörös: 1

74 990 Ft^*

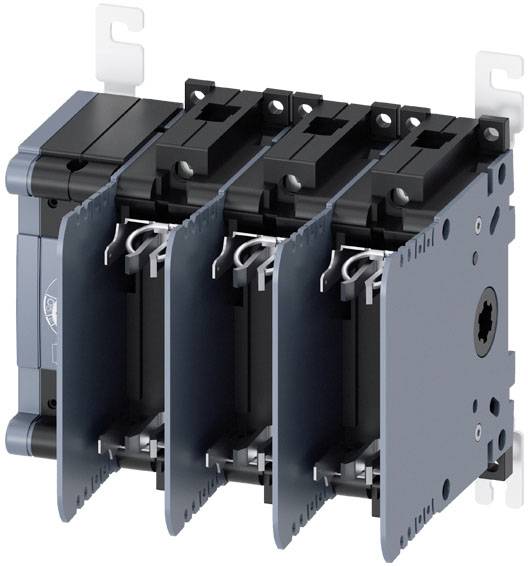

Siemens 3KF13060LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 63 A 690 V/AC 1 db

Rendelési szám:2864046

Szállítás: 11. 16. [H.]

Conrad Electronic

63 A

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3KF13080LB51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 80 A 690 V/AC 1 db

Rendelési szám:2864047

Szállítás: 11. 16. [H.]

Conrad Electronic

80 A

Min.: 1

Többszörös: 1

97 990 Ft^*

Siemens 3KF23120MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 125 A 690 V/AC 1 db

Rendelési szám:2864048

Szállítás: 11. 16. [H.]

Conrad Electronic

125 A

Min.: 1

Többszörös: 1

99 990 Ft^*

Siemens 3KF23160MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 00 160 A 690 V/AC 1 db

Rendelési szám:2864049

Szállítás: 11. 16. [H.]

Conrad Electronic

160 A

Min.: 1

Többszörös: 1

115 990 Ft^*

Siemens 3KF33250MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 250 A 690 V/AC 1 db

Rendelési szám:2864050

Szállítás: 11. 16. [H.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

194 990 Ft^*

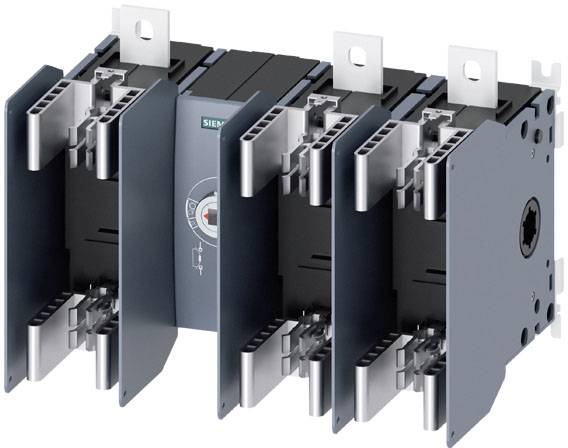

Siemens 3KF43400MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 400 A 690 V/AC 1 db

Rendelési szám:2864051

Szállítás: 11. 16. [H.]

Conrad Electronic

400 A

Min.: 1

Többszörös: 1

313 990 Ft^*

Siemens 3KF53630MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 630 A 690 V/AC 1 db

Rendelési szám:2864052

Szállítás: 11. 16. [H.]

Conrad Electronic

630 A

Min.: 1

Többszörös: 1

549 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2864053 Siemens 3KF53800MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 850 A 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864053 Siemens 3KF53800MF51 Terhelés leválasztó kapcsoló Biztosíték méret = 1 850 A 690 V/AC 1 db

Leírás

Szakaszoló biztosítékkal 3KF SITOR, 800A, méret. 5, 3 tűs, NH biztosíték méretéhez. 2 és 3 félvezető védelemhez, elsőkerék-hajtás, központi, alapkészülék fogantyú nélkül, lapos csatlakozó biztosítékok nélkül

Ez a szöveg gépi fordítással készült.
