Name: Siemens 3NP11311CA10 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 240 V/AC, 120 V/DC 1 db
Brand: Siemens
SKU: 2262486
Availability: InStock

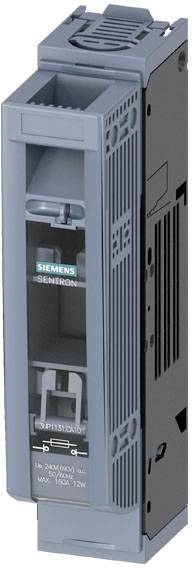

Egy szürke elektronikus vezérlőegység, 'Siemens' felirattal, ipari felhasználásra. Látható csatlakozók és szellőzőnyílások.

A kondenzátor diagramja két függőleges lemezzel, amelyeket az elektromos mező jellemez. Egy állítható ellenállás átlósan helyezkedik el a lemezek között.

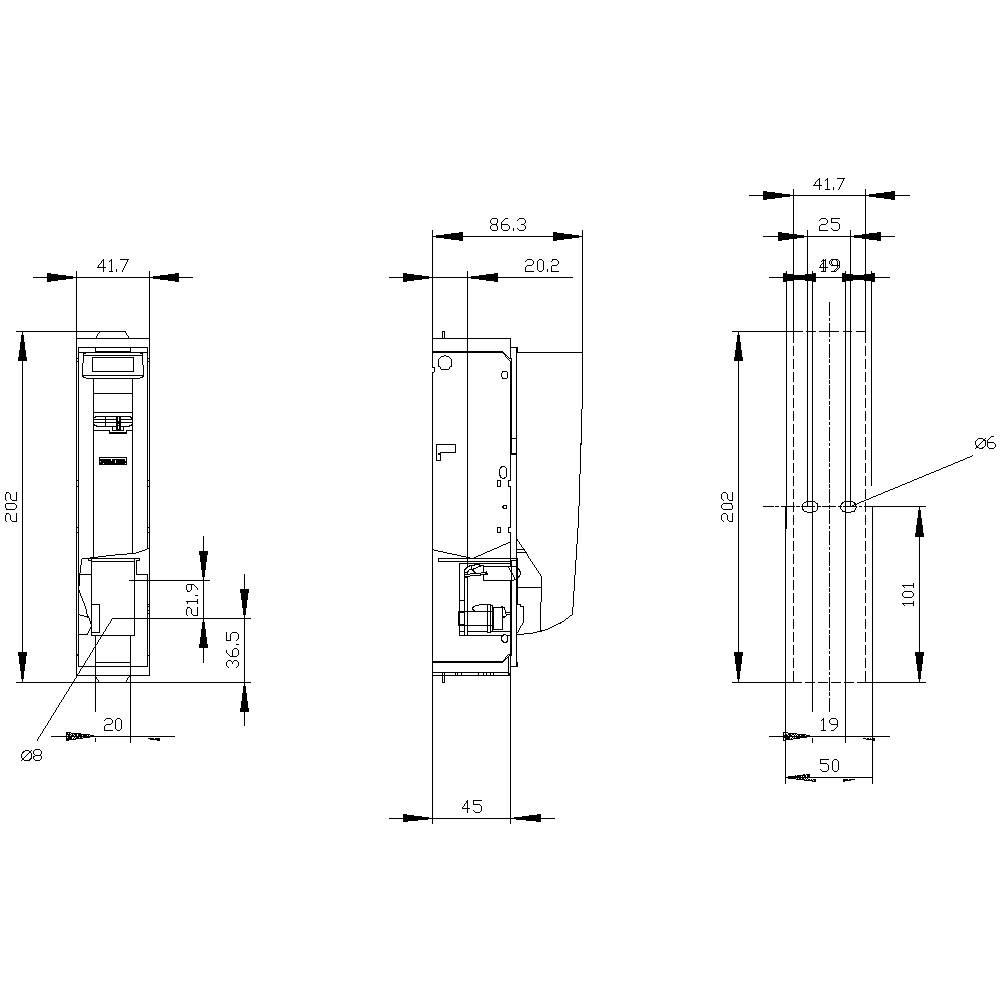

Egy eszköz műszaki rajza három nézetben, részletes méretekkel, mint a szélesség, magasság és az alkatrészek közötti távolság.

1/3

Hasonló kivitel

Termék típus

Biztosíték terhelés leválasztó

Biztosíték méret

Pólusszám

Névleges áramerősség, kerekítve

160 A

Kivitel

Fedőszint 45 mm

Adatlap (PDF)

Szállítás: 10. 14. [Sze.]

6 készlet

Szám

készlet

Összesen (12 990 Ft / Darab)

12 990 Ft

ÁFÁ-val

Már csak 6 készlet érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Az elektromos csatlakozás / a főáramkör kialakítása: síncsatlakozás
A csatlakozási technológia típusa: Lapos csatlakozás
A működtető elem kialakítása: fedél fogantyúja
Meghúzási nyomaték / csavaros csatlakozással / minimum: 10 Nm
Meghúzási nyomaték / csavaros csatlakozással / maximum: 12 Nm
Az eszköz típusa: szerelvényhez és szerelőlapra történő felszereléshez
Az elválasztó fül mérete: 00 és 000
Szerelési típus: szerelőlap
Alkalmazhatóság / kapcsoló-szakaszoló: igen
Használhatóság / biztonsági kapcsoló: igen
Használhatóság / karbantartás / javítás kapcsoló: igen
Telepítési helyzet: vízszintes / függőleges
Mechanikus élettartam (kapcsolási ciklusok) / tipikus: 2000
A hajtómű helyzete / eleje
A termék jellemzői / reteszelés: igen
A termék tulajdonságai / lezárható: igen
Termékbővítő / segédkapcsoló: igen
Termékbővítés / opcionális / zárható: igen
Termékbővítés / opcionális / biztosíték felügyelet: igen
Termékbővítés / opcionális / fázishiba-figyelés: igen
Termékbővítés / opcionális / túlfeszültség-védelem ellenőrzése: igen
IP védettségi osztály: IP40
Védelmi osztály IP / zárt kapcsolóval / fedéllel vagy kábelfedéllel: IP40
Védelmi osztály IP / zárt kapcsolóval / fedél vagy kábelfedél nélkül: IP30
Védelmi osztály IP / nyitott: IP20
Lökési feszültség szilárdság: 8 kV
Környezeti hőmérséklet / üzem közben / minimum: -25 ° C
Környezeti hőmérséklet / üzem közben / maximum: 55 ° C
Teljesítményveszteség / maximum: 17 W
Szennyezési fok: 3
Szigetelési feszültség: 690 V
Csatlakoztatható vezető keresztmetszet / fő érintkezőkhöz / sodrott / minimum: 2,5 mm²
Csatlakoztatható vezető keresztmetszet / főérintkezőkhöz / sodrott / maximum: 95 mm²
Csatlakoztatható vezető keresztmetszet / fő érintkezőkhöz / egy- vagy többvezetékes / minimum: 2,5 mm²
Csatlakoztatható vezető keresztmetszet / főérintkezőkhöz / egy- vagy többvezetékes / maximum: 95 mm²
Csatlakoztatható vezető keresztmetszetek / laminált vezetők típusa / maximum: 24 x 12 mm

Kivitel: Fedőszint 45 mm

Termék típus: Biztosíték terhelés leválasztó

Biztosíték méret: 00

Pólusszám: 1

RoHS konform: Igen

Méret: (Sz x Ma x Mé) 41.8 x 202 x 86.2 mm

Tartalom: 1 db

Névleges áram: 160 A

Névleges áramerősség, kerekítve: 160 A

Névleges feszültség: 240 V/AC
120 V/DC

Szélesség: 41.8 mm

Magasság: 202 mm

Mélység: 86.2 mm

: Other

: 160 A

: 1

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Rail connection

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 240 V

: FALSE

: FALSE

: Front side

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Pólusszám

Siemens 3NC1091 Biztosíték terhelés leválasztó 32 A 690 V/AC, 800 V/DC 12 db

Rendelési szám:2262479

Szállítás: 10. 14. [Sze.]

2 készletConrad Electronic

32 A

Min.: 1

Többszörös: 1

65 990 Ft^*

Siemens 3NJ41013BF01 Biztosíték terhelés leválasztó Biztosíték méret = 0 160 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862199

Szállítás: 10. 26. [H.]

Conrad Electronic

160 A

Min.: 1

Többszörös: 1

55 990 Ft^*

Siemens 3NJ41033CF02 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862200

Szállítás: 11. 9. [H.]

Conrad Electronic

160 A

Min.: 1

Többszörös: 1

246 990 Ft^*

Siemens 3NJ41033CF12 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862201

Szállítás: 11. 9. [H.]

Conrad Electronic

160 A

Min.: 1

Többszörös: 1

267 990 Ft^*

Siemens 3NJ41213BF01 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862202

Szállítás: 10. 26. [H.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

105 990 Ft^*

Siemens 3NJ41233BT01 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862203

Szállítás: 10. 26. [H.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

118 990 Ft^*

Siemens 3NJ41233CF01 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862204

Szállítás: 10. 26. [H.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

302 990 Ft^*

Siemens 3NJ41233CF11 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862205

Szállítás: 11. 9. [H.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

291 990 Ft^*

Siemens 3NJ41333BF01 Biztosíték terhelés leválasztó Biztosíték méret = 2 400 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862206

Szállítás: 10. 26. [H.]

Conrad Electronic

400 A

Min.: 1

Többszörös: 1

109 990 Ft^*

Siemens 3NJ41333BT01 Biztosíték terhelés leválasztó Biztosíték méret = 2 400 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862207

Szállítás: 10. 26. [H.]

Conrad Electronic

400 A

Min.: 1

Többszörös: 1

122 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2262486 Siemens 3NP11311CA10 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 240 V/AC, 120 V/DC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2262486 Siemens 3NP11311CA10 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 240 V/AC, 120 V/DC 1 db

Leírás

SENTRON, biztosítós szakaszolókapcsoló 3NP1, 1 pólusú, NH00, 160 A, felületre szerelhető és szerelőlapra szerelhető, lapos csatlakozással, 45 mm-es fedélmagassággal. Biztosítós szakaszolókapcsoló 3NP 630 A-ig, fokozott személy- és rendszervédelemmel, valamint kényelmes csatlakozástechnikával. A biztosítékos szakaszolók védik az ipari vagy infrastrukturális rendszereket a túlterheléstől és a rövidzárlattól, és alkalmasak több iparágban történő használatra. Az új Sentron 3NP1 sorozatban megtalálható alapfelszereltségként kínált érintés- és hozzáférés elleni védelem megakadályozza, hogy a felhasználó a gyűjtősínrendszerek telepítésekor élő alkatrészekhez érjen, még hátulról történő hozzáférés esetén is. Ezenkívül a felhasználó a nagyméretű betekintőablakokon keresztül könnyen azonosíthatja a beépített biztosítékokat. A Siemens 3NP biztosítós szakaszolókapcsolók jellemzői: 1. Rendkívül rugalmas a moduláris kialakításnak és az egységes tartozékoknak köszönhetően. 2. Padlóra szerelhető, kalapsínre szerelhető és Siemens 8US 3 gyűjtősínrendszerhez alkalmas. Elektronikus biztosítékfelügyeleti funkció, beleértve a hálózati felügyeletet. 4. Öt méretben, 100 A-tól 630 A-ig, IP40 védettségi osztályig. 5. Gyors és biztonságos átalakítás felső/alsó kábelkimenetre. 6. A segédkapcsoló rugalmas kapcsolási idejei lehetségesek (egyidejű vagy előre kapcsolás). 7. Lehetőség a zárásra és a plombálásra.

Ez a szöveg gépi fordítással készült.
