Name: Siemens 3NP11311CA14 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 240 V/AC, 120 V/DC 1 db
Brand: Siemens
SKU: 2864059
Availability: BackOrder

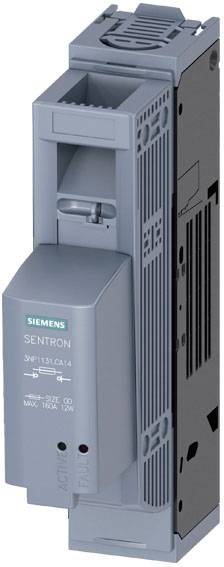

Szürke-kék Siemens elektromos védőkapcsoló 'Sentron' modelljelzéssel, álló kivitelben, csatlakozó- és ellenőrzőlámpával.

EFM15 elektromos készülék kapcsolási rajza csatlakozókkal és áramköri jelölésekkel. Műszaki és elektronikai szimbólumokat tartalmaz.

Egy elektromos alkatrész műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet, részletes méretmegadással.

1/3

Hasonló kivitel

Termék típus

Biztosíték terhelés leválasztó

Biztosíték méret

Pólusszám

Névleges áramerősség, kerekítve

160 A

Kivitel

Takarási szint 45 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 18. [Sze.]

Szám

készlet

Összesen (45 990 Ft / Darab)

45 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Az elektromos csatlakozás kialakítása / a főáramkörhöz: gyűjtősín csatlakozás
Csatlakozási technológia típusa: lapos csatlakozás
A működtetőelem változata: fedőfogantyú
A biztosítékfelügyelet változata: elektronikus EFM15
Meghúzási nyomaték / csavaros csatlakozással / minimum: 10 Nm
Meghúzási nyomaték / csavarkötéssel / maximum: 12 Nm
A készülék kialakítása: szerelőlapra történő összeszereléshez és felszereléshez
Elválasztó mérete: 00 és 000
Szerelés típusa: padlóra szerelhető
Alkalmasság / tehermentesítő kapcsoló: igen
Alkalmasság / biztonsági kapcsoló: igen
Alkalmasság/karbantartás/javítás kapcsoló: igen
Beépítési helyzet: vízszintes/függőleges
Mechanikai élettartam (kapcsolási ciklusok) / jellemző: 2000
A kezelőelem helyzete /: elöl
Termékjellemzők / zárolás: igen
Termékösszetevő/kioldott jelző: igen
Termékjellemző / lezárható: igen
A termék funkciója / biztosíték felügyelete: igen
Termékbővítő / segédkapcsoló: igen
Termékbővítés / opcionális / zárható: igen
Védettség IP: IP40
Védettség IP / zárt kapcsolóval / fedéllel vagy kábelsaru-fedéllel: IP40
Védettségi fokozat IP / zárt kapcsolóval / fedél vagy kábelsaru-fedél nélkül: IP30
Védettség IP / nyitott: IP20
Lökési feszültség szilárdság: 8 kV
Környezeti hőmérséklet / üzem közben / minimum: -25 °C
Környezeti hőmérséklet / üzem közben / maximum: 55 °C
Teljesítményveszteség / maximum: 17 W
Szennyeződési fok 2.
Szigetelési feszültség: 690 V
Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / sodrott / minimum: 2,5 mm²
Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / sodrott / maximum: 95 mm²
Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / tömör vagy sodrott / minimum: 2,5 mm²
Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / tömör vagy sodrott / maximum: 95 mm²
Csatlakoztatható vezeték-keresztmetszet típusa / laminált vezetékek / maximum: 24 x 12 mm

Kivitel: Takarási szint 45 mm

Termék típus: Biztosíték terhelés leválasztó

Biztosíték méret: 00

Pólusszám: 1

RoHS konform: Igen

Méret: (Sz x Ma x Mé) 41.8 x 202 x 126.1 mm

Tartalom: 1 db

Névleges áram: 160 A

Névleges áramerősség, kerekítve: 160 A

Névleges feszültség: 240 V/AC
120 V/DC

Szélesség: 41.8 mm

Magasság: 202 mm

Mélység: 126.1 mm

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Pólusszám

Névleges áramerősség, kerekítve

Siemens 3NC1091 Biztosíték terhelés leválasztó 32 A 690 V/AC, 800 V/DC 12 db

Rendelési szám:2262479

Szállítás: 11. 5. [Cs.]

2 készletConrad Electronic

32 A

Min.: 1

Többszörös: 1

65 990 Ft^*

Siemens 3NJ41013BF01 Biztosíték terhelés leválasztó Biztosíték méret = 0 160 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862199

Szállítás: 11. 18. [Sze.]

Conrad Electronic

160 A

Min.: 1

Többszörös: 1

60 990 Ft^*

Siemens 3NJ41033CF02 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862200

Szállítás: 12. 1. [K.]

Conrad Electronic

160 A

Min.: 1

Többszörös: 1

246 990 Ft^*

Siemens 3NJ41033CF12 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862201

Szállítás: 12. 1. [K.]

Conrad Electronic

160 A

Min.: 1

Többszörös: 1

272 990 Ft^*

Siemens 3NJ41213BF01 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862202

Szállítás: 11. 18. [Sze.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

109 990 Ft^*

Siemens 3NJ41233BT01 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862203

Szállítás: 11. 18. [Sze.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

123 990 Ft^*

Siemens 3NJ41233CF01 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862204

Szállítás: 11. 18. [Sze.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

314 990 Ft^*

Siemens 3NJ41233CF11 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862205

Szállítás: 12. 1. [K.]

Conrad Electronic

250 A

Min.: 1

Többszörös: 1

306 990 Ft^*

Siemens 3NJ41333BF01 Biztosíték terhelés leválasztó Biztosíték méret = 2 400 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862206

Szállítás: 11. 18. [Sze.]

Conrad Electronic

400 A

Min.: 1

Többszörös: 1

113 990 Ft^*

Siemens 3NJ41333BT01 Biztosíték terhelés leválasztó Biztosíték méret = 2 400 A 690 V/AC, 440 V/DC 1 db

Rendelési szám:2862207

Szállítás: 11. 18. [Sze.]

Conrad Electronic

400 A

Min.: 1

Többszörös: 1

126 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2864059 Siemens 3NP11311CA14 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 240 V/AC, 120 V/DC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864059 Siemens 3NP11311CA14 Biztosíték terhelés leválasztó Biztosíték méret = 00 160 A 240 V/AC, 120 V/DC 1 db

Leírás

SENTRON, 3NP1 biztosítékos szakaszoló, 1 pólusú, NH00, 160 A, szerelőlapra szereléshez, lapos csatlakozáshoz, biztosítékfelügyelet, elektronikus EFM15, fedél szintje 45 mm
