Name: Siemens 3NP11431BC14 Biztosíték terhelés leválasztó Biztosíték méret = 1 250 A 690 V/AC 1 db
Brand: Siemens
SKU: 2864073
Availability: BackOrder

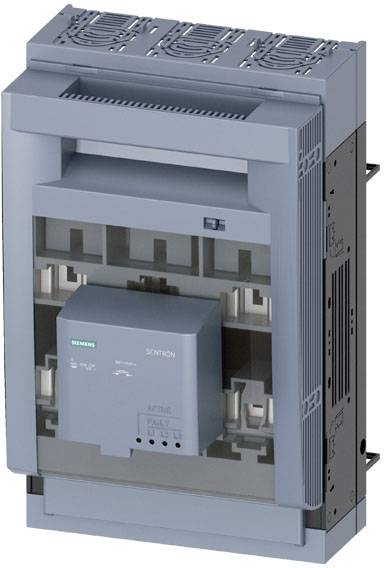

Egy szürke elektromos vezérlőegység egy ismert gyártó logójával, amelyet elektromos rendszerek szabályozására és felügyeletére használnak.

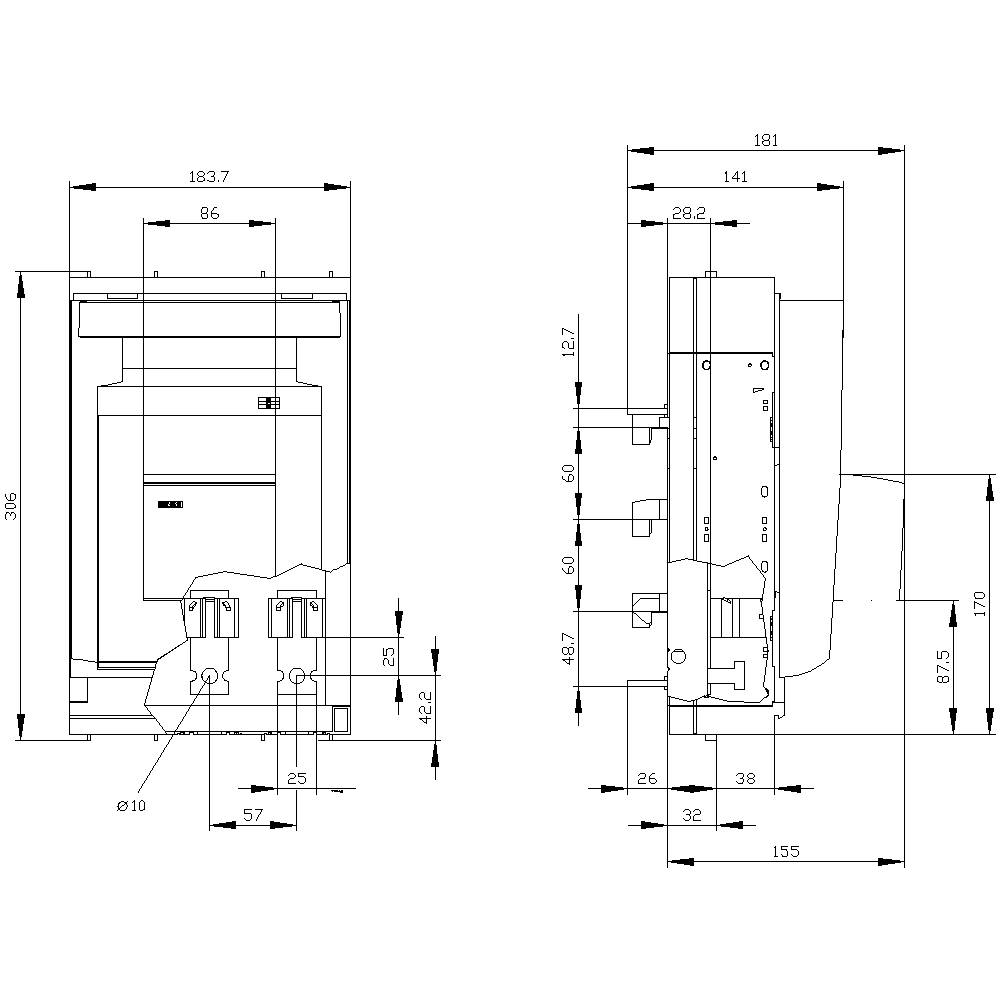

Egy elektromos alkatrész műszaki rajza részletes méretekkel milliméterben, oldalnézet és elölnézet.

1/2

Hasonló kivitel

Termék típus

Biztosíték terhelés leválasztó

Biztosíték méret

Pólusszám

Névleges áramerősség, kerekítve

250 A

Kivitel

Burkolási szint 32/70 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

készlet

Összesen (161 990 Ft / Darab)

161 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Az elektromos csatlakozás kialakítása / a főáramkörhöz: gyűjtősín csatlakozás
Csatlakozási technológia típusa: lapos csatlakozás
A működtetőelem változata: fedőfogantyú
A biztosítékfelügyelet változata: elektronikus EFM15
A gyűjtősín kialakítása: gyűjtősín vastagság 5 vagy 10 mm
Meghúzási nyomaték / csavaros csatlakozással / minimum: 10 Nm
Meghúzási nyomaték / csavaros csatlakozással / maximum: 12 Nm
A készülék kialakítása: gyűjtősínrendszerhez 8US 60mm
Elválasztó mérete: 1 és 0
Rögzítés típusa: gyűjtősín
Alkalmasság / tehermentesítő kapcsoló: igen
Alkalmasság / biztonsági kapcsoló: igen
Alkalmasság/karbantartás/javítás kapcsoló: igen
Beépítési helyzet: vízszintes/függőleges
Mechanikai élettartam (kapcsolási ciklusok) / tipikus: 1600
A kezelőelem helyzete /: elöl
Termékjellemzők / zárás: igen
Termékösszetevő/kioldott jelző: igen
Termékjellemző / lezárható: igen
A termék funkciója / biztosíték felügyelete: igen
Termékbővítő / segédkapcsoló: igen
Termékbővítés / opcionális / zárható: igen
Termékbővítés / opcionális / túlfeszültség védelem figyelése: igen
Védettség IP: IP40
Védettség IP / zárt kapcsolóval / fedéllel vagy kábelsaru-fedéllel: IP40
Védettségi fokozat IP / zárt kapcsolóval / fedél vagy kábelsaru-fedél nélkül: IP30
Védettség IP / nyitott: IP20
Lökési feszültség szilárdság: 8 kV
Környezeti hőmérséklet / üzem közben / minimum: -25 °C
Környezeti hőmérséklet / üzem közben / maximum: 55 °C
Teljesítményveszteség / maximum: 93 W
Szennyeződési fok 2.
Szigetelési feszültség: 690 V
Sín középtávolság : 60 mm
Gyűjtősín szélesség / minimum: 12 mm
Gyűjtősín szélesség / maximum: 30 mm
Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / sodrott / minimum: 16 mm²
Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / sodrott / maximum: 150 mm²
Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / tömör vagy sodrott / minimum: 16 mm²
Csatlakoztatható vezeték keresztmetszete / főérintkezőkhöz / tömör vagy sodrott / maximum: 150 mm²
Csatlakoztatható vezeték-keresztmetszet típusa / laminált vezetékek / maximum: 25 x 18 mm

Kivitel: Burkolási szint 32/70 mm

Termék típus: Biztosíték terhelés leválasztó

Biztosíték méret: 1

Pólusszám: 3

RoHS konform: Igen

Méret: (Sz x Ma x Mé) 183.7 x 306 x 172.5 mm

Tartalom: 1 db

Névleges áram: 250 A

Névleges áramerősség, kerekítve: 250 A

Névleges feszültség: 690 V/AC

Szélesség: 183.7 mm

Magasság: 306 mm

Mélység: 172.5 mm

UKCA: Igen
