Siemens 3RA2417-8XE31-2BB4 Csillag-háromszög kombináció 3 záró 690 V/AC 1 db vásárlása

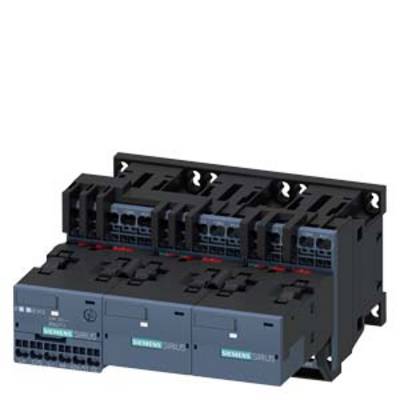

Siemens védőeszköz több csatlakozóval és fekete házszínnel. Elsősorban elektromos vezérlésekhez használják.

Hasonló kivitel

Egy személy körfűrésszel fadeszkát vág, forgácsok repkednek körülötte. A kép a kézműves munkát és precizitást mutatja.

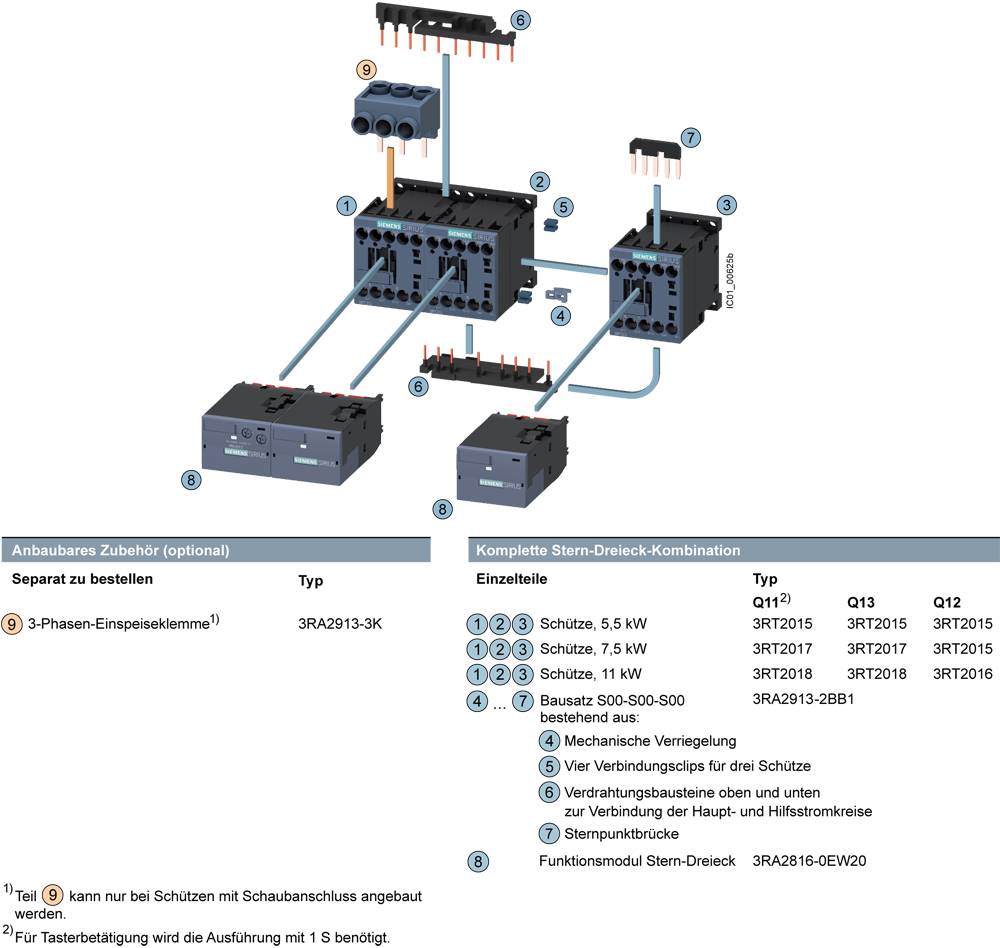

A diagram bemutatja egy 15 kW-ig terjedő áram-háromszög teljes megoldásának felépítését védőrelékkel. Különböző modellek és tartozékok kerülnek ábrázolásra.

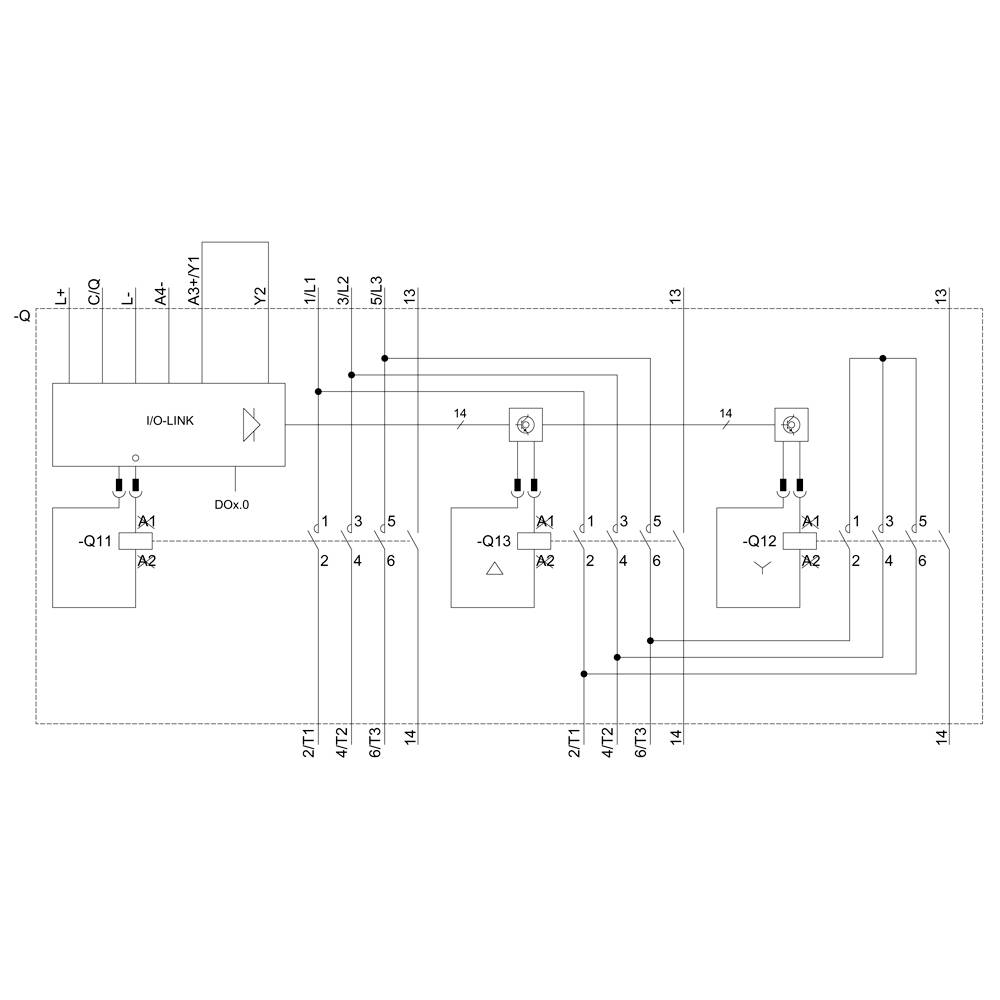

'Kapcsolási rajz IO-Link modullal és relével. A csatlakozások a komponensek vezérlő- és teljesítménykivezetéseit mutatják.'

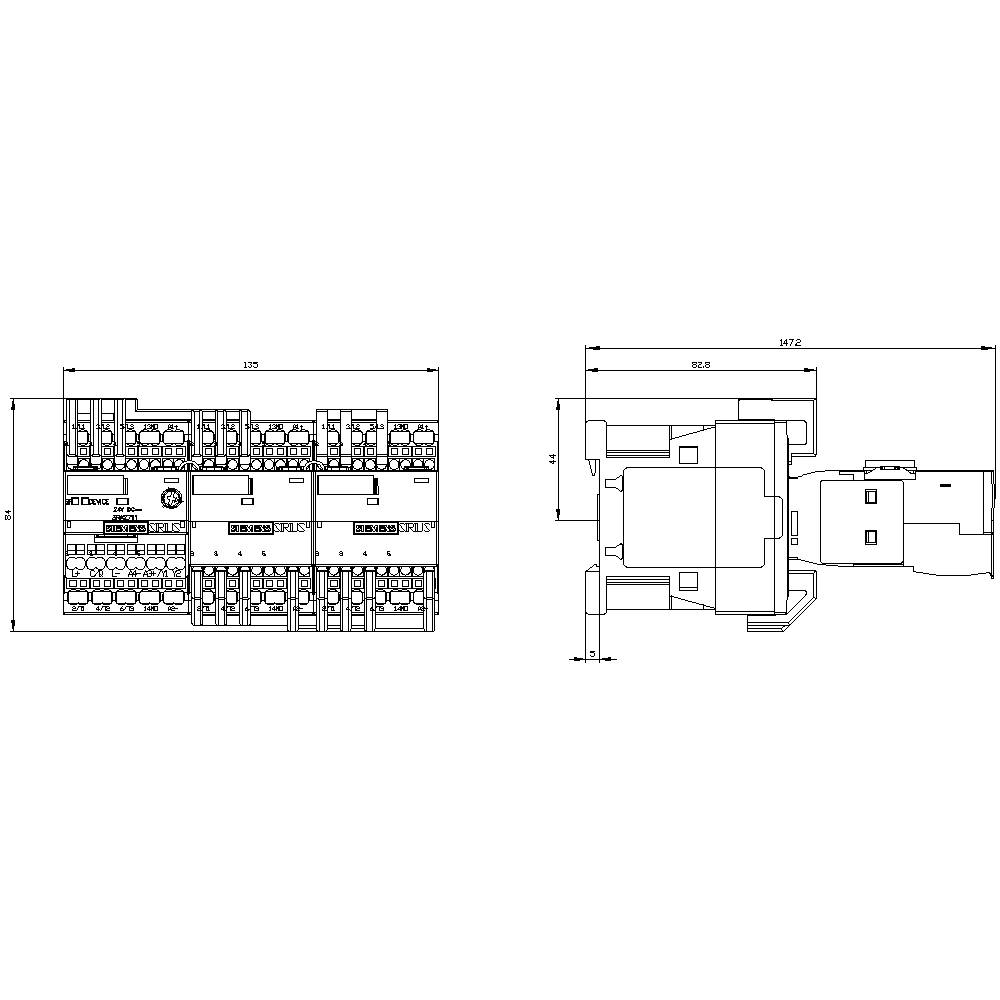

Elektrotechnikai kapcsolási rajz: Alkatrészrajz pontos méretmegadással. Felülnézeti és oldalnézeti ábrázolás elektromos komponensekről.

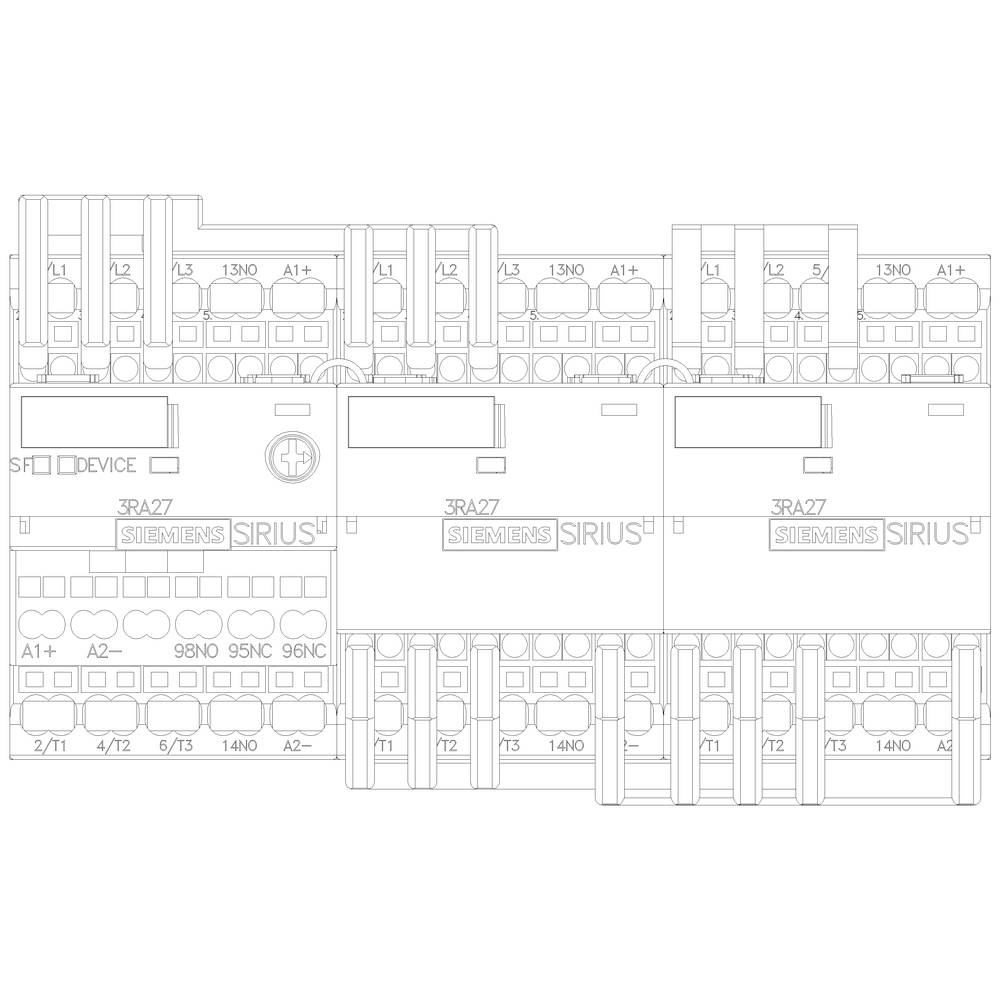

Egy műszaki rajz egy SIEMENS SIRIUS feliratú kapcsolókészüléket mutat, amely több modulból és csatlakozókapcsokból áll.

1/6

Hasonló kivitel

Termék típus

Csillag-háromszög kombináció

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RA2417-8XE31-2BB4

Adatlap (PDF)

Szállítás: 9. 29. K.

Helyettesítő termékek megjelenítése

Szám

Összesen (200 780 Ft / Darab)

200 780 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC
Vezető keresztmetszete szilárd vagy sodrott: 4 mm²
Finoman sodrott vezető keresztmetszete: 2,5 mm²

Termék típus: Csillag-háromszög kombináció

Gyártói szám: 3RA2417-8XE31-2BB4

Beépítési méret: S00

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 135 mm

Magasság: 84 mm

Mélység: 145 mm

Méret: (Sz x Ma x Mé) 135 x 84 x 145 mm

Tartalom: 1 db

RoHS konform: Igen

: Star-delta contactor

: 11 kW

: 3

: 0

: 25 A

: IP20

: Spring clamp connection

: DC

: Other

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Pólusszám

Termék típus

Névleges feszültség

Terhelési áram

Siemens 3RA2315-8XB30-1AK6 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1699327

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1BB4 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1699328

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1BW4 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1699329

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-2BB4 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1701883

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1AP0 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1702108

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1AF0 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1704758

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2316-8XB30-1AK6 Irányváltó kontaktor kombináció 3 záró 690 V/AC 9 A 1 db

Rendelési szám:1704759

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

9 A

Siemens 3RA2315-8XE30-2BB4 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1732573

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1AB0 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1744500

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1AH0 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1744501

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Dokumentumok és letöltések

Adatlap

Adatlap 1745671 Siemens 3RA2417-8XE31-2BB4 Csillag-háromszög kombináció 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745671 Siemens 3RA2417-8XE31-2BB4 Csillag-háromszög kombináció 3 záró 690 V/AC 1 db

Leírás

Csillag-delta kombinált I / O csatlakozó AC-3, 7,5 kW / 400 V, DC 24 V 3 pólusú, S00 méretű Rugós csatlakozás Elektromos és mechanikus reteszelés 3 S integrált csillag-delta kombináció SIRIUS 3RA24 fázisú aszinkrón motorok. A 3RA24 csillag-delta kombináció három 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amely már teljesen vezetékes, mechanikusan és elektromosan összekapcsolva van. Az integrált vezérlési logikával és időbeállítással ellátott kiegészítő funkciómodul a teljes vezetéket a vezérlőkörben helyettesíti. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA24 csillag-trükk kombinációk váltakozó áramú és egyenáramú üzemmódban kaphatók S00 és S3 méretben. Csavaros és rugós csatlakozású technológiát kínálnak a DIN sínre vagy a csavarok rögzítésére. Emellett rendelkezésre állnak változatok az IO-Link vagy az AS-Interface csatlakoztatásához. Az 3RT2 mágneskapcsolók tartozékai minden méretben egységesek és kontaktor kombinációkhoz is használhatók. A 3RA24 csillag-delta kombinációk a bevált 3RA14 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
