Siemens 3RA2446-8XF32-1AP0 Csillag-háromszög kombináció 3 záró 690 V/AC 1 db vásárlása

Egy elektromos kapcsolókészülék, amely több fekete és szürke komponensből áll az áram irányítása és elosztása céljából.

Hasonló kivitel

Egy kézműves körfűrésszel vág egy fadeszkát. Faforgácsok repkednek a levegőben. A személy kockás inget visel.

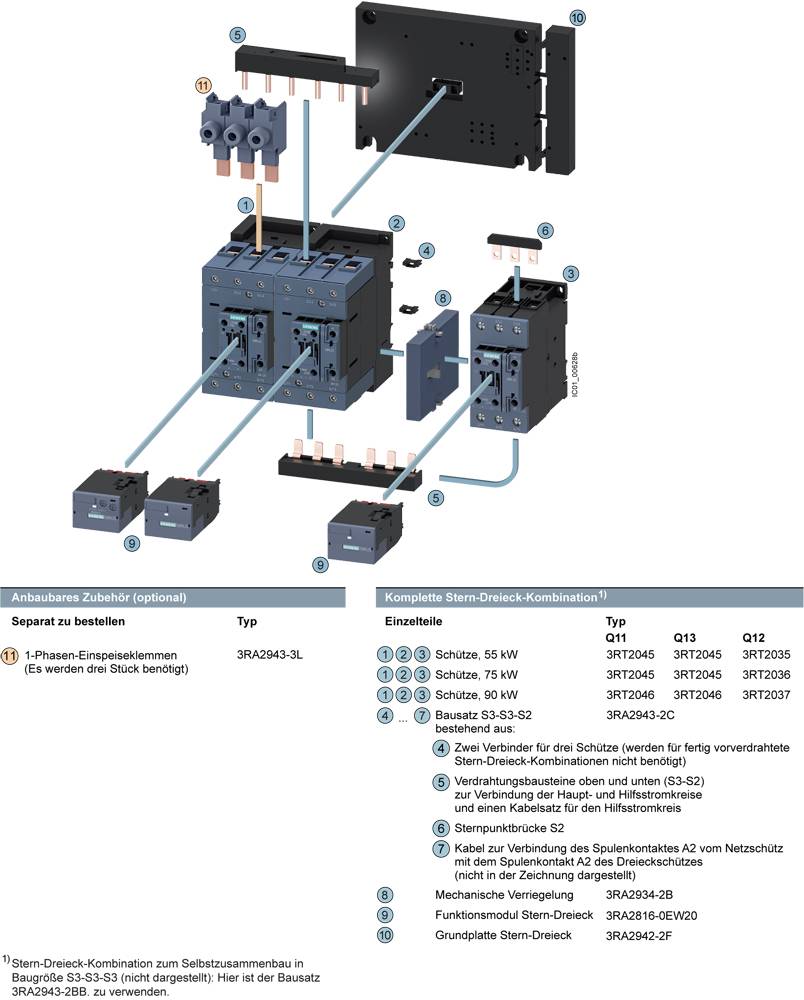

'Csillag-Háromszög kapcsolás': Kapcsolóberendezés egyedi alkatrészekkel, műszaki részletekkel és rendelési információkkal. Tartalmaz mágneskapcsolókat, biztosítékokat és áramköröket.

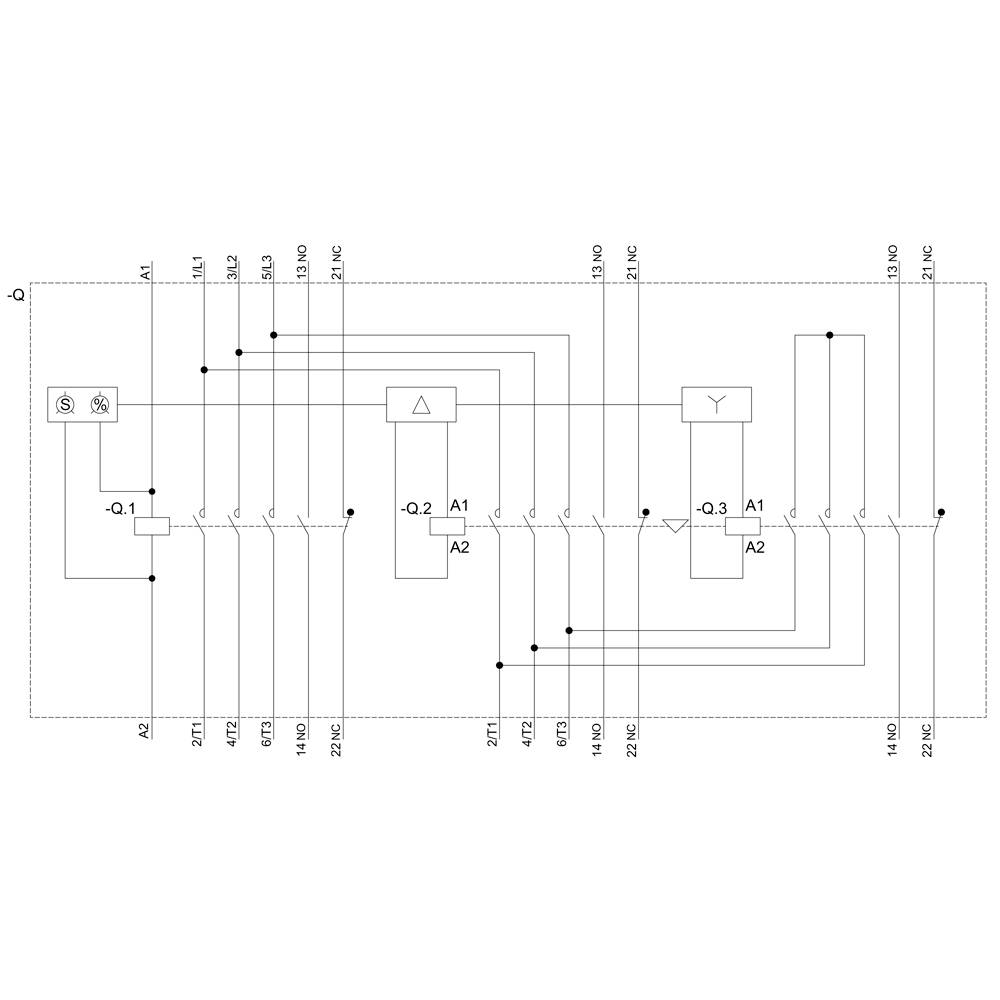

Egy elektromos vezérlőáramkör kapcsolási rajza csillag-delta indítás számára. Mutatja a kapcsolókat, relék és csatlakozási pontok elhelyezkedését.

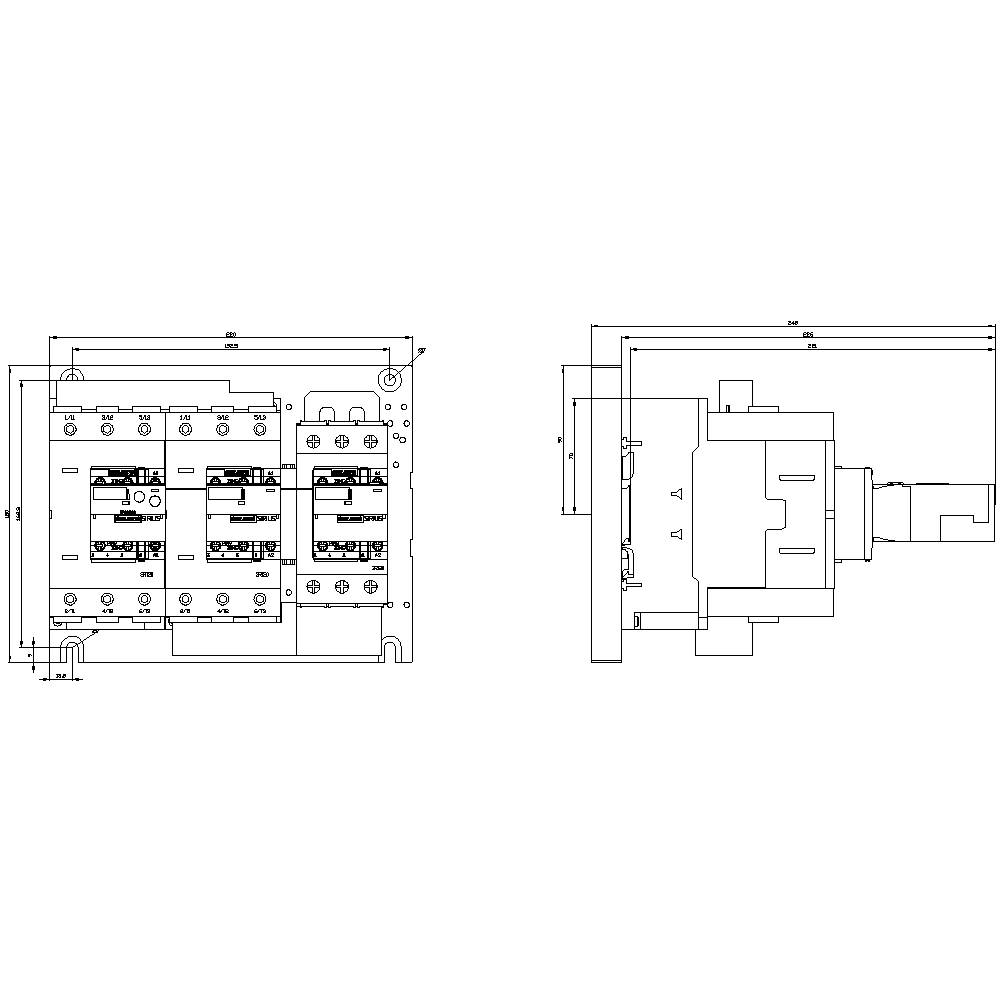

Egy elektromos kapcsoló műszaki rajza elölnézeti és oldalnézeti ábrázolással, részletes méretekkel és alkatrészek megjelölésével.

1/5

Hasonló kivitel

Termék típus

Csillag-háromszög kombináció

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RA2446-8XF32-1AP0

Adatlap (PDF)

Szállítás: 10. 8. Cs.

Szám

Összesen (485 819 Ft / Darab)

485 819 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 70 mm²
Finoman sodrott vezető keresztmetszete: 50 mm²

Termék típus: Csillag-háromszög kombináció

Gyártói szám: 3RA2446-8XF32-1AP0

Beépítési méret: S3

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 220 mm

Magasság: 180 mm

Mélység: 244 mm

Méret: (Sz x Ma x Mé) 220 x 180 x 244 mm

Tartalom: 1 db

RoHS konform: Igen

: Star-delta contactor

: 90 kW

: 3

: 0

: 160 A

: IP20

: Screw connection

: AC

: Other

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Pólusszám

Termék típus

Névleges feszültség

Terhelési áram

Siemens 3RA2315-8XB30-1AK6 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1699327

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1BB4 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1699328

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1BW4 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1699329

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-2BB4 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1701883

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1AP0 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1702108

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1AF0 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1704758

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2316-8XB30-1AK6 Irányváltó kontaktor kombináció 3 záró 690 V/AC 9 A 1 db

Rendelési szám:1704759

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

9 A

Siemens 3RA2315-8XE30-2BB4 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1732573

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1AB0 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1744500

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Siemens 3RA2315-8XB30-1AH0 Irányváltó kontaktor kombináció 3 záró 690 V/AC 6.1 A 1 db

Rendelési szám:1744501

3 pólusú

Irányváltó kontaktor kombináció

690 V/AC

6.1 A

Dokumentumok és letöltések

Adatlap

Adatlap 1745880 Siemens 3RA2446-8XF32-1AP0 Csillag-háromszög kombináció 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745880 Siemens 3RA2446-8XF32-1AP0 Csillag-háromszög kombináció 3 záró 690 V/AC 1 db

Leírás

Csillag-delta kombináció AC-3, 90 kW / 400 V AC 230 V, 50/60 Hz Vázméret S3, csavaros csatlakozás Elektromos és mechanikus reteszelés 3S + 3NC Star-delta SIRIUS 3RA24 kombináció a háromfázisú aszinkronmotorok finom indításához. A 3RA24 csillag-delta kombináció három 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amely már teljesen vezetékes, mechanikusan és elektromosan összekapcsolva van. Az integrált vezérlési logikával és időbeállítással ellátott kiegészítő funkciómodul a teljes vezetéket a vezérlőkörben helyettesíti. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA24 csillag-trükk kombinációk váltakozó áramú és egyenáramú üzemmódban kaphatók S00 és S3 méretben. Csavaros és rugós csatlakozású technológiát kínálnak a DIN sínre vagy a csavarok rögzítésére. Emellett rendelkezésre állnak változatok az IO-Link vagy az AS-Interface csatlakoztatásához. Az 3RT2 mágneskapcsolók tartozékai minden méretben egységesek és kontaktor kombinációkhoz is használhatók. A 3RA24 csillag-delta kombinációk a bevált 3RA14 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
