Siemens 3RF2320-3AA24 Félvezető védelem Nullfeszültség kapcsoló 1 záró 20 A 1 db vásárlása

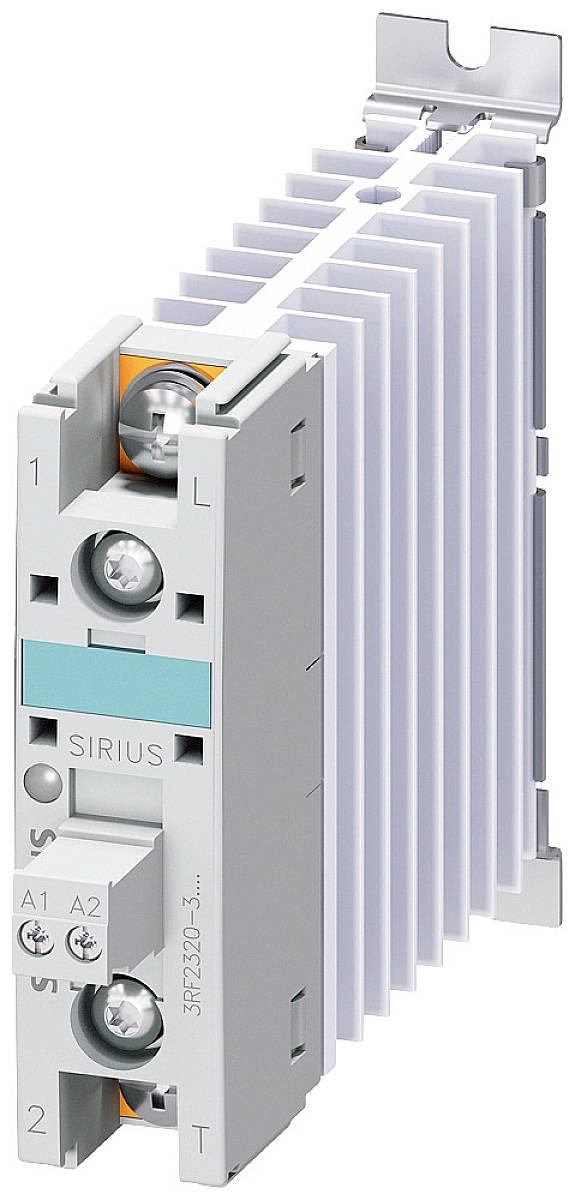

Hűtőbordákkal ellátott elektromos kontaktor, oldalsó szereléssel, ipari vezérlési alkalmazásokhoz.

Hasonló kivitel

Szerverszekrény nyitott üvegajtóval, több szinten látható kábelek, áramkörök és elektromos alkatrészek.

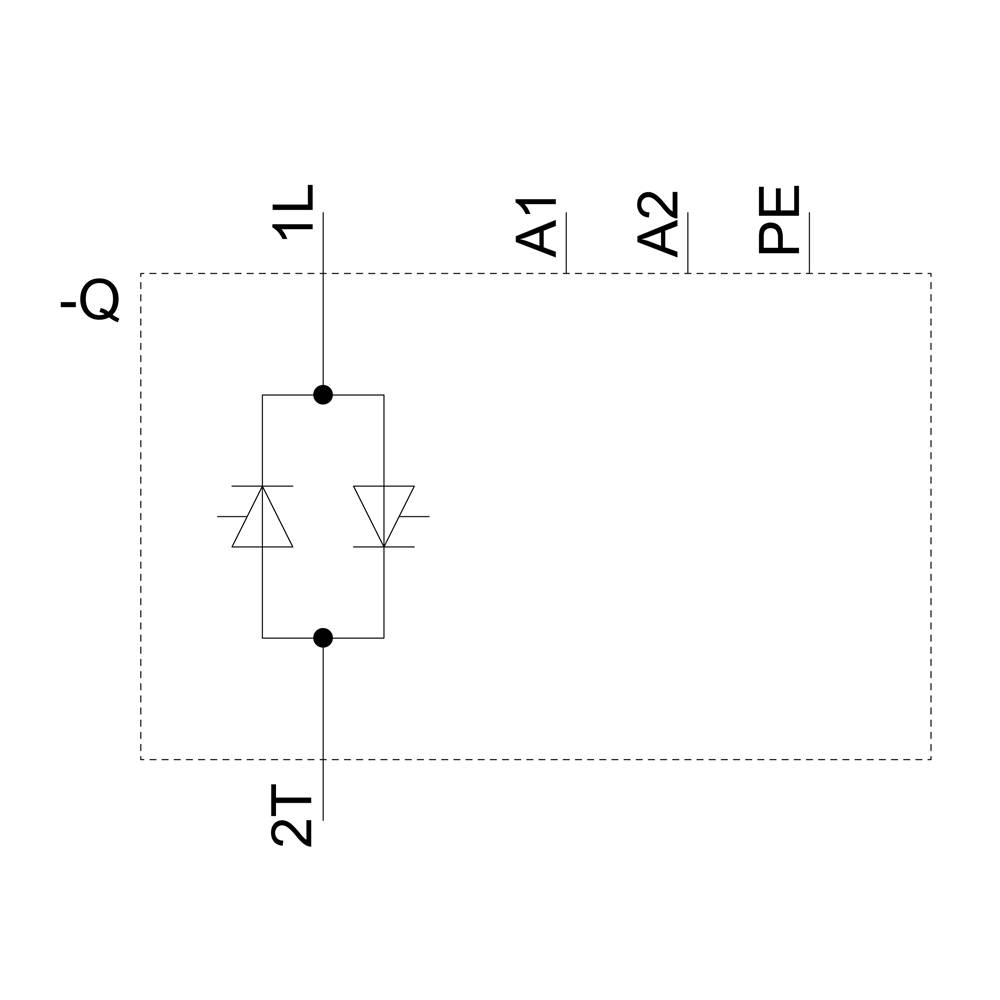

Kapcsolási rajz két párhuzamosan kötött diódával az 1L és 2T csatlakozók között, A1, A2 és PE csatlakozókkal összekötve.

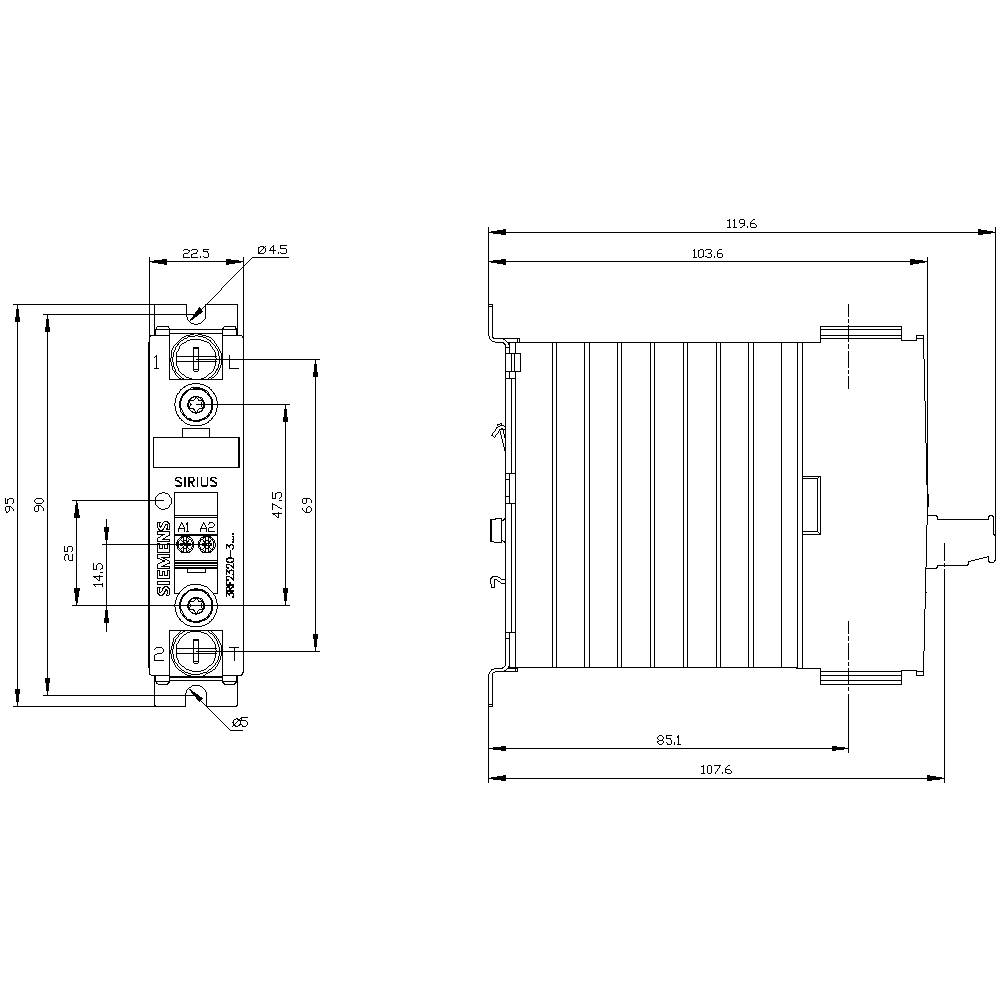

Egy elektromos készülék műszaki rajza milliméterben megadott méretekkel. Elölnézet és oldalnézet felső és alsó csatlakozásokkal.

1/4

Hasonló kivitel

Termék típus

Félvezető védelem

Pólusszám

1 pólusú

Terhelési áram

20 A

Csatlakozó

Gyűrűs fül, 5 mm

Gyűrűs fül, 3 mm

Gyártói szám

3RF2320-3AA24

Adatlap (PDF)

Szállítás: 10. 14. Sze.

Szám

Összesen (32 276 Ft / Darab)

32 276 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Súly: 240 g
Teljesítmény veszteség: 20 W

Termék típus: Félvezető védelem

Gyártói szám: 3RF2320-3AA24

Pólusszám: 1 pólusú

Kapcsolás típus: Nullfeszültség kapcsoló

Érintkező típus: 1 záró

Vezérlő feszültség (min.): 110 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 110 - 230 V/AC

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 460 V/AC

Terhelési áram: 20 A

Szerelés: Kalapsín

Csatlakozó: Gyűrűs fül, 5 mm
Gyűrűs fül, 3 mm

Megszólalási idő: 40 ms

: IP00

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 22.5 mm

Magasság: 100 mm

Mélység: 123.5 mm

Méret: (Sz x Ma x Mé) 22.5 x 100 x 123.5 mm

Tartalom: 1 db

RoHS konform: Igen

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1430920 Siemens 3RF2320-3AA24 Félvezető védelem Nullfeszültség kapcsoló 1 záró 20 A 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430920 Siemens 3RF2320-3AA24 Félvezető védelem Nullfeszültség kapcsoló 1 záró 20 A 1 db

Leírás

Szilárdtest-kontaktor 1 fázisú 3RF2 AC 51/20 A / 40 ° C 48-460 V / 110-230 V AC gyűrűs kábelcsatlakozás Szilárdtest-kontaktor SIRIUS 3RF23 ohmos / induktív terhelések kapcsolásához, pl. B. radiátorok vagy szelepek egy palackozó üzemben.
A készülékek kopásmentesen és csendesen kapcsolnak át, ezért ideálisak zajérzékeny területeken (irodák, kórházak). Rendkívül megbízhatóak még magas kapcsolási frekvenciákon is. Mivel a hűtőborda már beépített, közvetlenül a vezérlőszekrényben is használhatók. A kompakt kialakítás helyet takarít meg a tetősínen. A szilárdtest-kontaktorok is bővíthetők, ha egyszerűen rákattintanak a szabványosított 3RF29 funkciómodulokra az alkalmazások széles skálájához. Az eszközök világszerte jóváhagyottak (pl. IEC és UL / CSA).
A szilárdtest-kontaktorok egyfázisú vagy háromfázisú eszközként kaphatók. Különféle kimenetekhez és névleges üzemi feszültségekhez állnak rendelkezésre. AC vagy DC működésre tervezték, csavaros, rugós vagy gyűrűs kábelcsatlakozókkal kaphatók.
A 3RF29 funkciómodulokon kívül a vezérlő dugók és a csatlakozófedelek tartozékként kaphatók.
Egyszerű, hatékony, mindig naprakész-a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
