Siemens 3RF2420-1AC45 Félvezető védelem Nullfeszültség kapcsoló 3 záró 20 A 1 db vásárlása

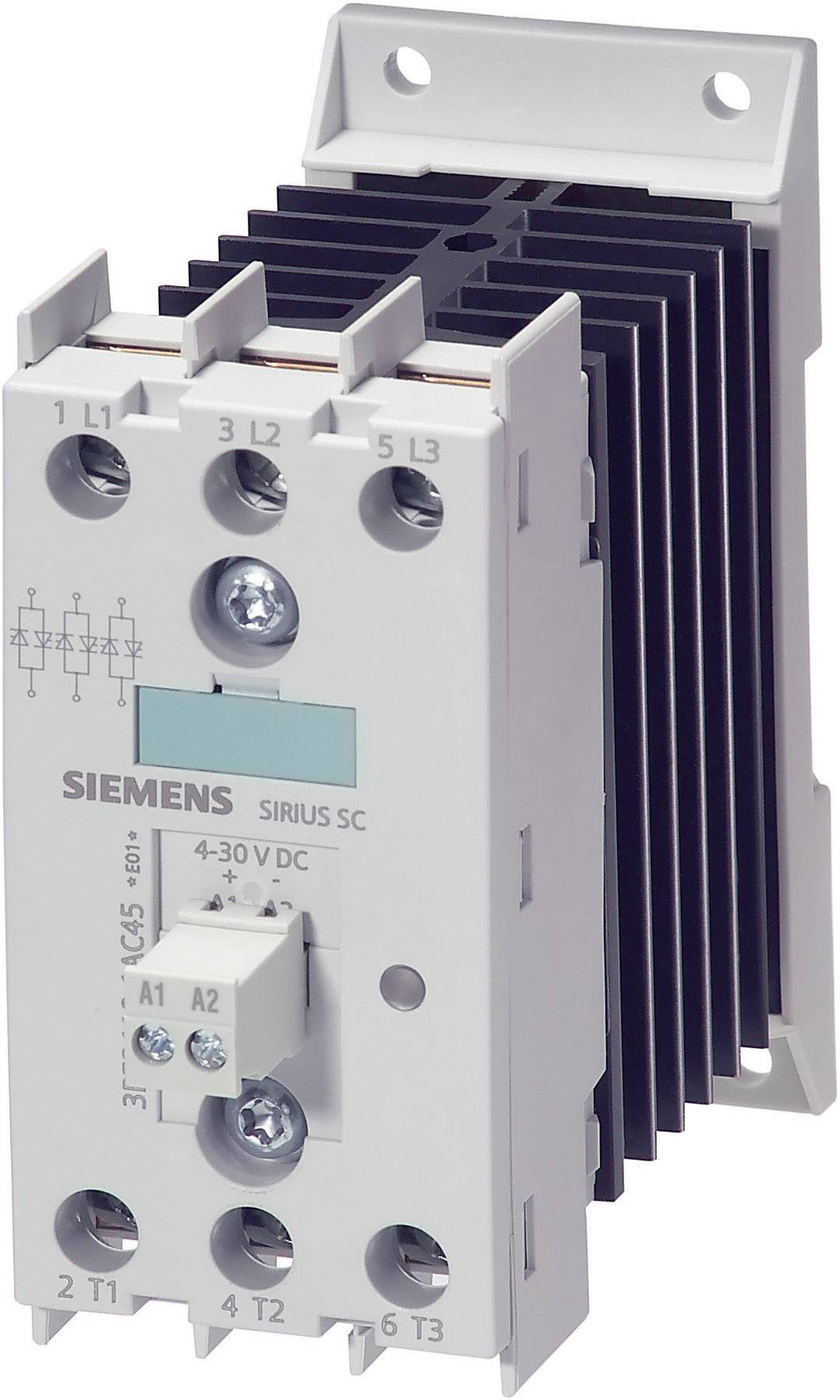

'Siemens Sirius SC kontaktor, LC45 típus, 4-30 V DC-vel jelölve. Elektromos motorok vezérlésére szolgáló készülék, hűtőbordával.'

Hasonló kivitel

Nyitott elosztószekrény több szinten elhelyezett elektromos alkatrészekkel és kábelezéssel, amely energia irányítására és elosztására szolgál.

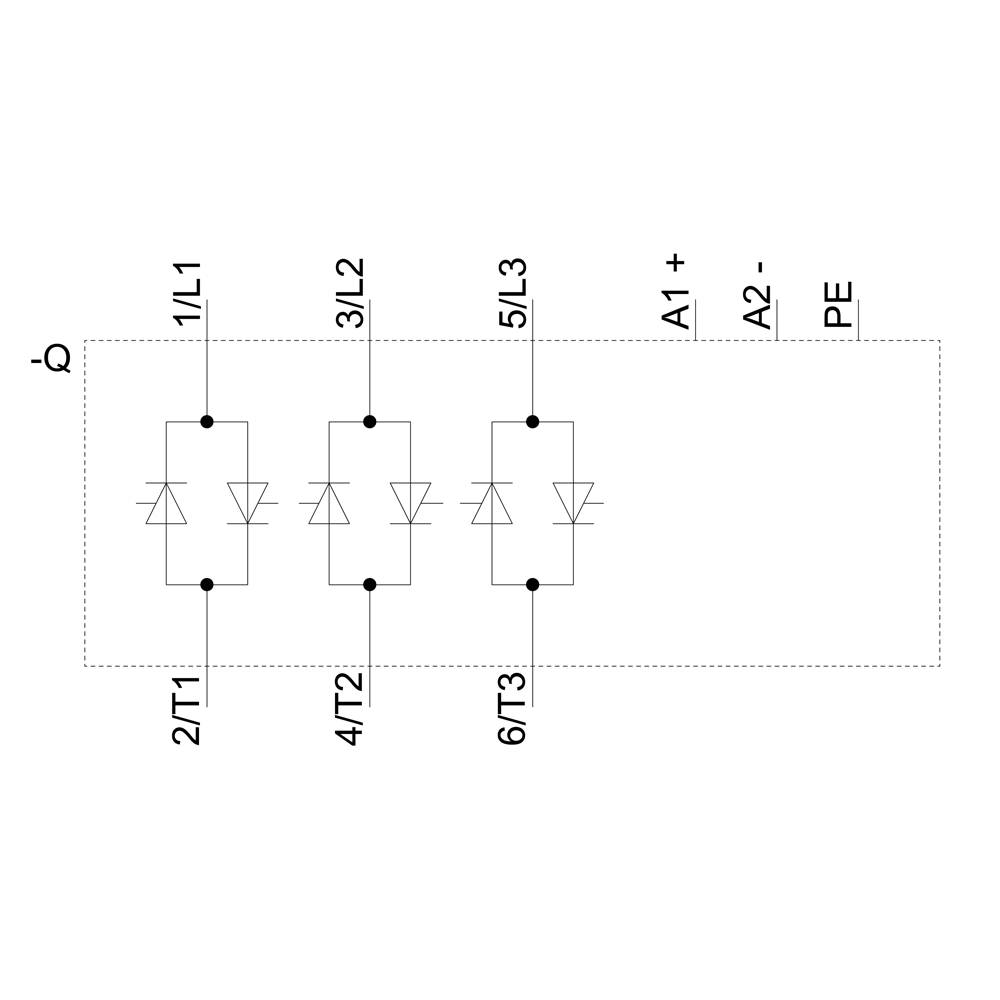

Kapcsolási rajz három sor diódával. Balra: 1/L1, 3/L2, 5/L3. Jobbra: 2/T1, 4/T2, 6/T3. A1+, A2-, PE csatlakozók rendelkezésre állnak.

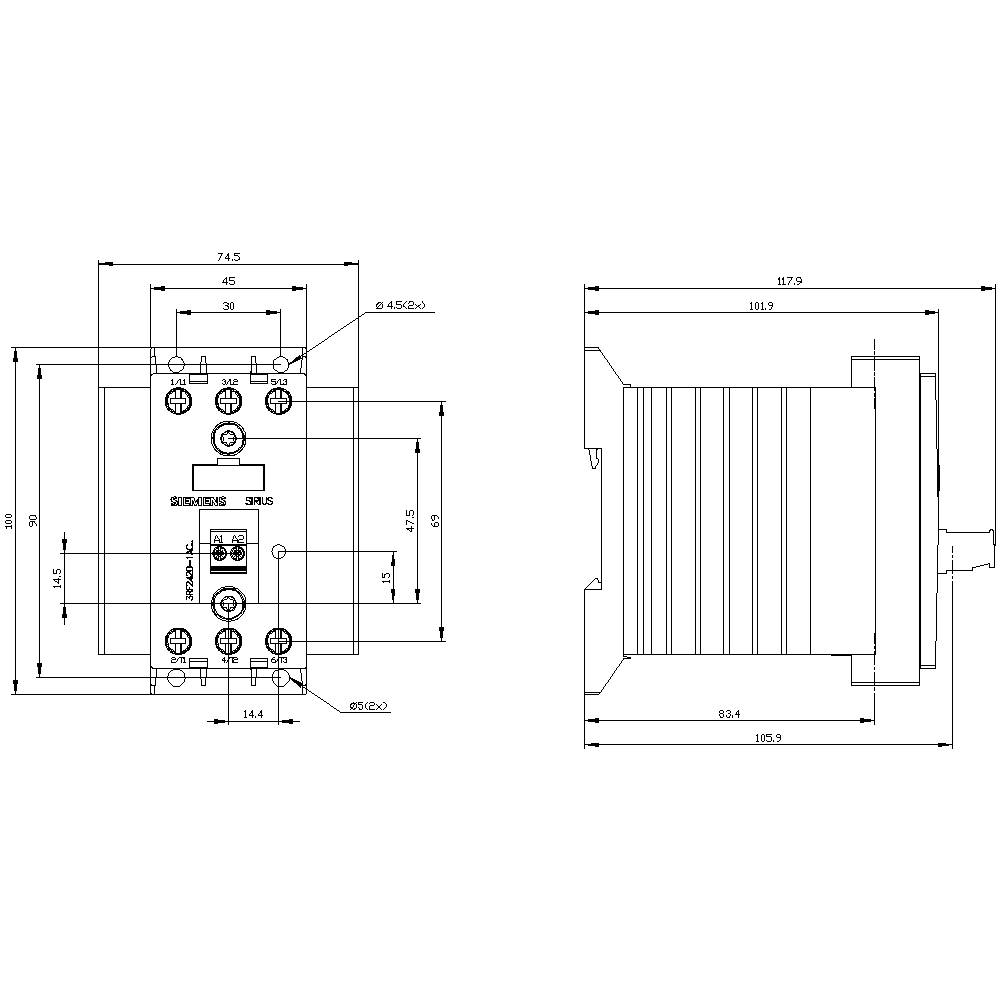

Egy motor műszaki rajza méretekkel és feliratokkal. Elölnézetet és oldalnézetet mutat pontos méretekkel.

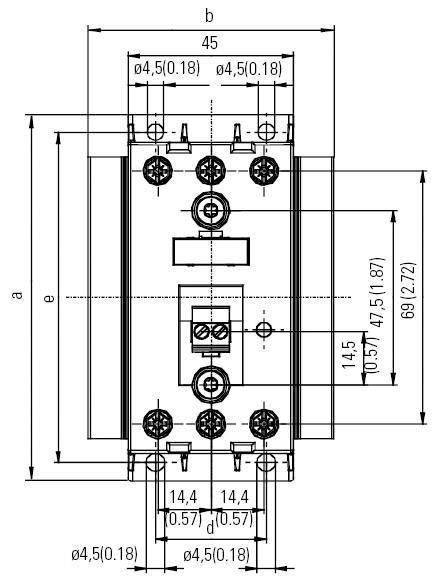

Egy téglalap alakú alkatrész műszaki rajza méretekkel és furatpozíciókkal milliméterben.

1/5

Hasonló kivitel

Termék típus

Félvezető védelem

Pólusszám

3 pólusú

Terhelési áram

20 A

Csatlakozó

Csavaros kapocs

Gyártói szám

3RF2420-1AC45

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (69 283 Ft / Darab)

69 283 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Háromfázisú szilárdtest kontaktor 3RF2 AC 51/20 A / 40 ° C 48-600 V / DC 4-30 V háromfázisú vezérlésű csavaros csatlakozás Fordított feszültség 1200 V

Termék típus: Félvezető védelem

Gyártói szám: 3RF2420-1AC45

Pólusszám: 3 pólusú

Kapcsolás típus: Nullfeszültség kapcsoló

Érintkező típus: 3 záró

Vezérlő feszültség (min.): 4 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 4 - 30 V/DC

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 600 V/AC

Terhelési áram: 20 A

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 90 mm

Magasság: 100 mm

Mélység: 112.5 mm

Méret: (Sz x Ma x Mé) 90 x 100 x 112.5 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: TRUE

: 4-30 V

: 22 A

: DC

: 22 A

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 185999 Siemens 3RF2420-1AC45 Félvezető védelem Nullfeszültség kapcsoló 3 záró 20 A 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 185999 Siemens 3RF2420-1AC45 Félvezető védelem Nullfeszültség kapcsoló 3 záró 20 A 1 db

Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat 185999 Siemens 3RF2420-1AC45 Félvezető védelem Nullfeszültség kapcsoló 3 záró 20 A 1 db

Leírás

Solid-state contactor 3-phase 3RF2 AC 51 / 20 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled screw terminal Blocking voltage 1200 V solid-state contactor SIRIUS 3RF24 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. As the heat sink is already integrated, they can be used directly in the control cabinet. The compact design saves space on the mounting rail. The solid-state contactors can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state contactors are available as single-phase or three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
