Siemens 3RH1921-2EE02 Védőkapcsoló 2 nitó Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

Egy téglalap alakú elektronikai alkatrész, több csatlakozókapoccsal az egyik oldalán, amely valószínűleg kapcsolószekrénybe történő szerelésre alkalmas.

Hasonló kivitel

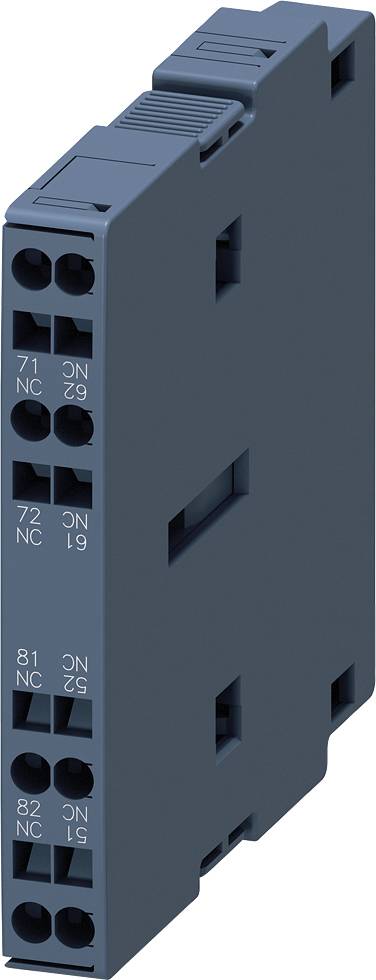

Egy kék, téglalap alakú elektronikai modul csatlakozókapcsokkal az egyik oldalán. Oldalsó szellőzőnyílásokkal rendelkezik.

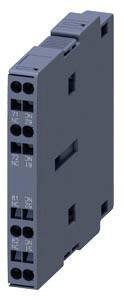

Egy szürke elektromos relé modul több oldalsó csatlakozókapoccsal elektronikus áramkörök vezérlésére és kapcsolására.

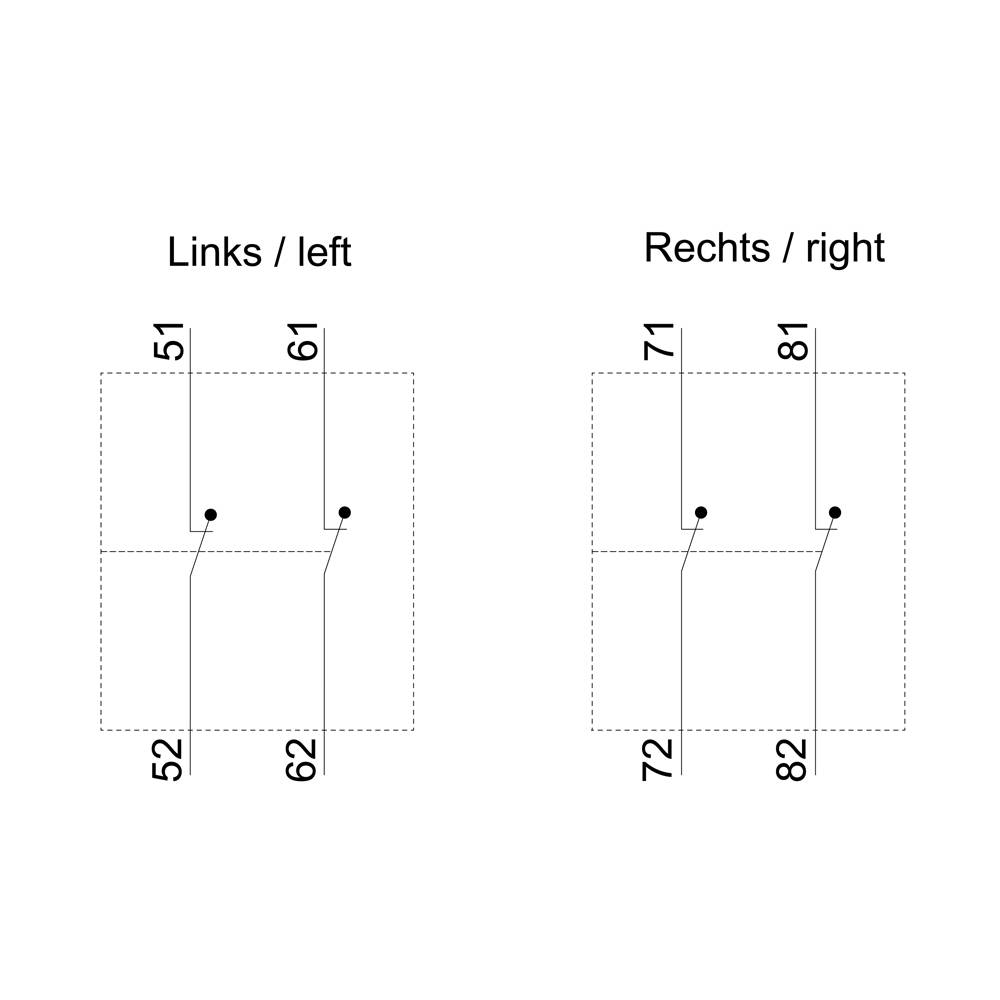

A diagram két áramkört mutat, balra és jobbra. Balra: 51-es kontaktus 52-höz, 61-es kontaktus 62-höz csatlakozik. Jobbra: 71-es kontaktus 72-höz, 81-es kontaktus 82-höz csatlakozik.

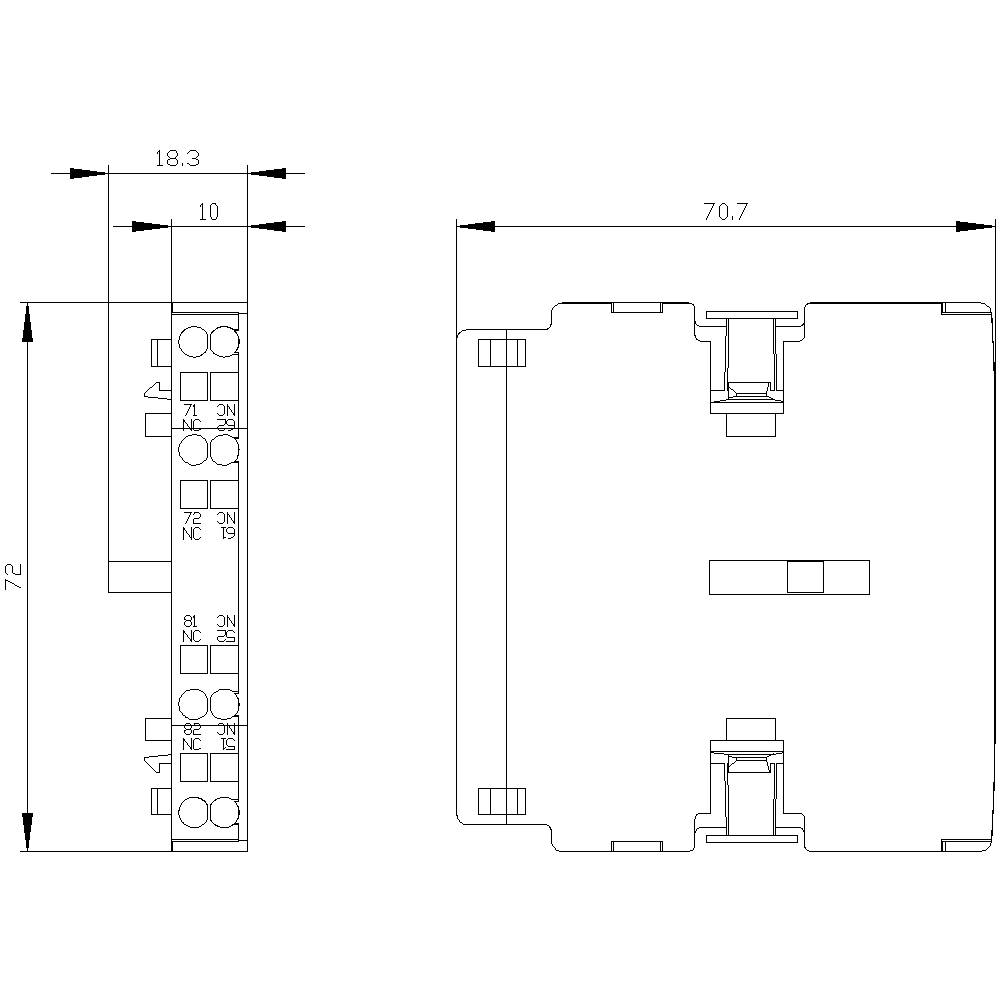

Műszaki rajz egy elektromos alkatrészről méretekkel: bal oldalon 72x18,3 mm, jobb oldalon 70,7 mm szélesség. Csatlakozókat és feliratokat tartalmaz.

1/5

Hasonló kivitel

Termék típus

Védőkapcsoló

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH1921-2EE02

Beépítési méret

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 102 Ft / Darab)

18 102 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Védőkapcsoló

Gyártói szám: 3RH1921-2EE02

Beépítési méret: S0

Érintkező típus: 2 nitó

Segédérintkező típus: 2 nitó

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés

Csatlakozó: Húzórugós csatlakozó

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 10 mm

Magasság: 72.5 mm

Mélység: 71 mm

Méret: (Sz x Ma x Mé) 10 x 72.5 x 71 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 2

: 0

: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744069 Siemens 3RH1921-2EE02 Védőkapcsoló 2 nitó Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744069 Siemens 3RH1921-2EE02 Védőkapcsoló 2 nitó Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédkapcsoló DIN EN 50005 szerint oldalsó, rugós csatlakozással, 2 Ö, kapszulázott, S0 ... S12 SIRIUS 3RH19 segédkapcsoló a segédérintkezők meghosszabbítására a vezérlőáramkörben. Ez a 3RH19 segédérintkező szerszám nélkül felszerelhető az S0-S12 méretű 3RT1 mágneskapcsolókra. A 3RH19 / 3RH29 kiegészítő segédérintkezők elülső vagy oldalsó szerelhető változatokként állnak rendelkezésre, legfeljebb négy normál nyitott vagy legfeljebb két normálisan nyitott, normál nyitott és normálisan zárt érintkezővel. A segédkapcsolók pozitív meghajtású kontaktuselemekként is kialakíthatók a 3RH segédérintkezőknél vagy tükörérintkezőként a 3RT mágneskapcsolóknál. A csavaros csatlakozással és rugós csatlakozással egészül ki. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
