Siemens 3RH2122-1AQ00 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

A kép egy fekete és szürke, Siemens gyártmányú elektromos kontaktort mutat, Sirius 3RH21 típusú modellt, több csatlakozó kapoccsal.

Hasonló kivitel

Egy nyitott elosztószekrény több sorban elrendezett elektromos komponensekkel és kábelekkel, rendszerezve rekeszekben.

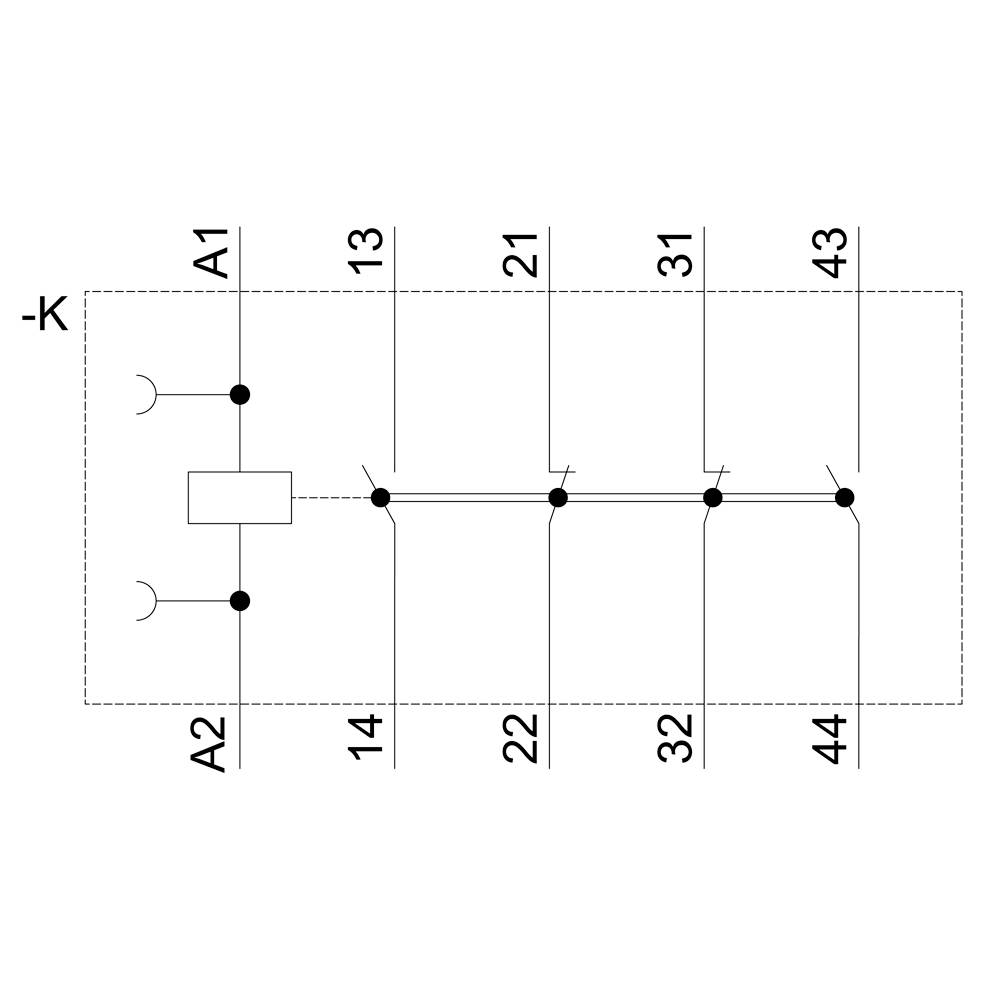

Kapcsolási rajz egy érintkezőblokkról, amely négy párhuzamos vezetéken keresztül négy vertikális pozíciót köt össze (A1-től A2-ig, 13-tól 14-ig, 21-től 22-ig, 31-től 32-ig, 43-tól 44-ig).

Villamos relé műszaki rajza, elölnézet, oldalnézet és felülnézet, pontos méretmegadással milliméterben.

Siemens Sirius komponens kapcsolási rajza, 3RH21 modell. Különböző érintkezőpozíciókat mutat, mint 13NO, 21NC és A1.

1/5

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Gyártói szám

3RH2122-1AQ00

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 890 Ft / Darab)

18 890 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-1AQ00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 2 záró

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (max.): 380 V/AC

Vezérlő feszültség tartomány: 380 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Screw connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1744131 Siemens 3RH2122-1AQ00 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744131 Siemens 3RH2122-1AQ00 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédérintkező, 2 S + 2 O, AC 380 V, 50/60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
