Siemens 3RH2122-1AV00 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db vásárlása

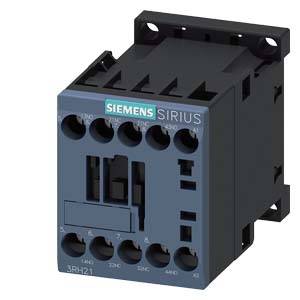

Egy Siemens SIRIUS védőmodul. Különböző csatlakozókat és az előlapján '3RH21' feliratot mutat.

Hasonló kivitel

Egy nyitott kapcsolószekrényben több elektronikai komponens és vezeték látható rendezett elrendezésben, különböző polcokon.

Áttekintés különböző segédlövő eszközökről és tartozékokról, beleértve a funkcionális modulokat és adaptereket. A kioldóáram és LED-jelzés növelése céljából.

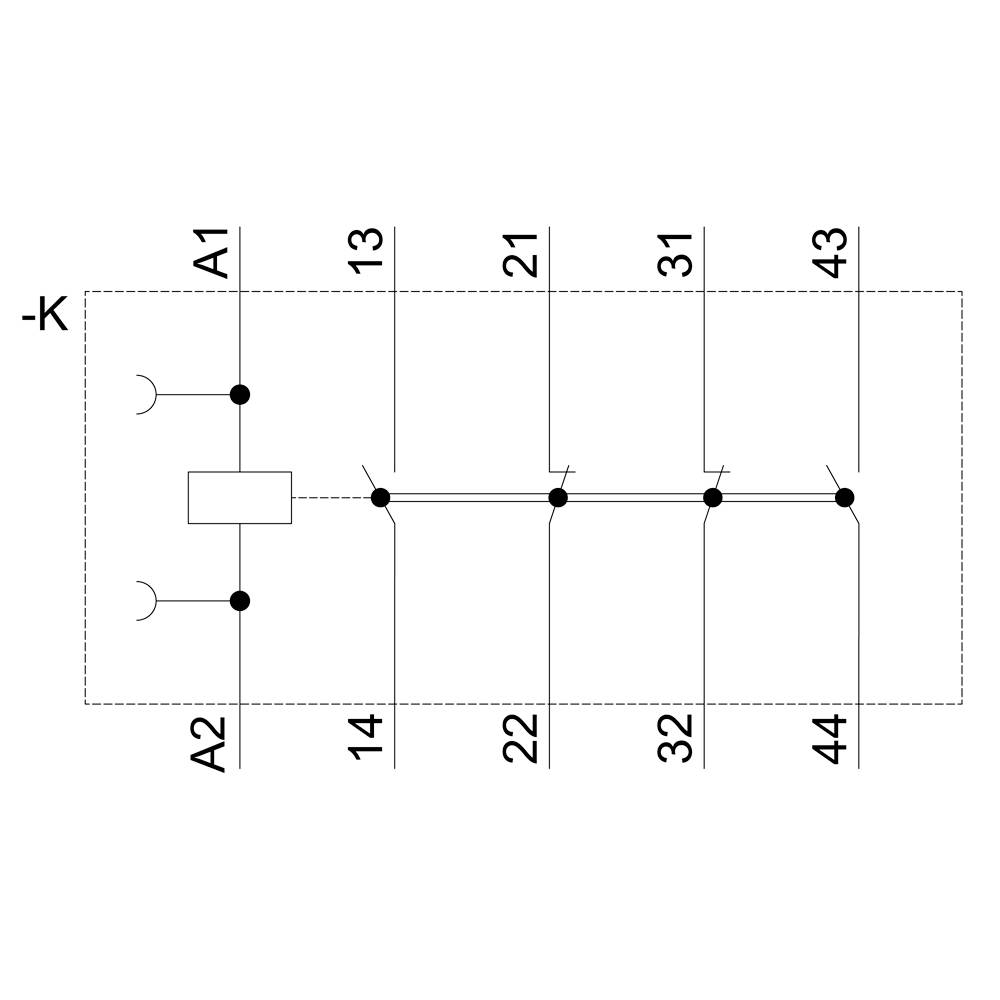

Egy elektromos áramkör vázlatos ábrázolása egy relével (-K) és több csatlakozókapoccsal (A1, A2, 13, 14, 21, 22, 31, 32, 43, 44).

Műszaki rajz egy téglalap alakú eszközről méretekkel. Felülnézet, oldalnézet és részletrajz méretjelöléssel.

'Siemens SIRIUS 3RH21' kapcsolási rajzvázlata kivezetés-jelölésekkel. A fő komponensek és azok pozíciói láthatók.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csomagolás

önálló

Gyártói szám

3RH2122-1AV00

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 890 Ft / Darab)

18 890 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: önálló

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-1AV00

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (max.): 400 V/AC

Vezérlő feszültség tartomány: 400 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 400-400 V

: 400-400 V

: FALSE

: Screw connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1739689 Siemens 3RH2122-1AV00 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1739689 Siemens 3RH2122-1AV00 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db

Leírás

Segédérintkező, 2 S + 2 O, AC 400 V, 50/60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé vezérlő jelek átkapcsolásához a vezérlőáramkörben. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
