Siemens 3RH2122-1BA40 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db vásárlása

Egy Siemens Sirius típusú elektromos mágneskapcsoló fekete házban, több be- és kimeneti csatlakozóval az elején.

Hasonló kivitel

Egy nyitott elektromos szekrény, amelyben több sorban rendezetten helyezkednek el az elektromos alkatrészek és kábelek.

'Segédkapcsolási kombinációk és tartozékok diagramja: Funkciók, adapterek és csatlakozók elektromos kapcsolórendszerekhez különböző konfigurációkban.'

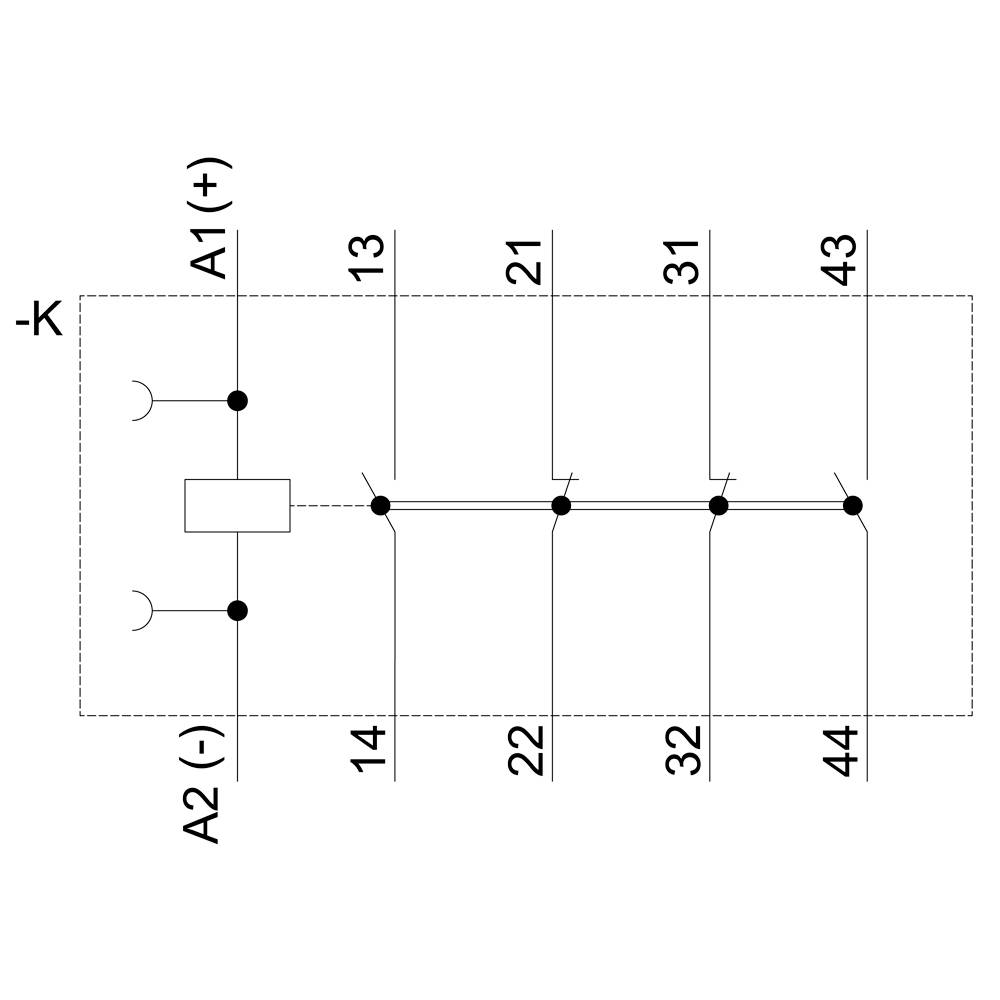

Egy 4 diódás relé kapcsolási rajza, bemenetek A1 (+), A2 (-); kimenetek 13, 21, 31, 43 és 14, 22, 32, 44. Csatlakozók láthatók.

Egy elektromos alkatrész műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet. Méretek milliméterben megadva.

Egy Siemens Sirius 3RH21 kontaktor kapcsolási rajza, amely bemutatja a vezérlő- és teljesítménykörök csatlakozásait és belső kapcsolási elemeit.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Csomagolás

önálló

Gyártói szám

3RH2122-1BA40

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 953 Ft / Darab)

14 953 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: önálló

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-1BA40

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 12 V/DC

Vezérlő feszültség (max.): 12 V/DC

Vezérlő feszültség tartomány: 12 - 12 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1699101 Siemens 3RH2122-1BA40 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699101 Siemens 3RH2122-1BA40 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db

Leírás

Segédérintkező, 2 S + 2 O, 12 V DC, S00 méret, csavaros csatlakozás SIRIUS 3RH2 segédkontaktor a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
