Siemens 3RH2122-1BB40 Védő 24 V/DC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

'Siemens SIRIUS 3RH21 mágneskapcsoló, elektromos alkatrészként bemutatva csatlakozókkal és feliratokkal.'

Álló villamos elosztószekrény nyitott üvegajtóval, amelyben különböző elektromos komponensek és kábelek láthatók. Elektromosság irányítására és elosztására használják.

A diagram bemutatja a segédkontaktor és adapter bekötési vázlatát, különböző csatlakozási módokkal, valamennyi termék a Siemens gyártásából.

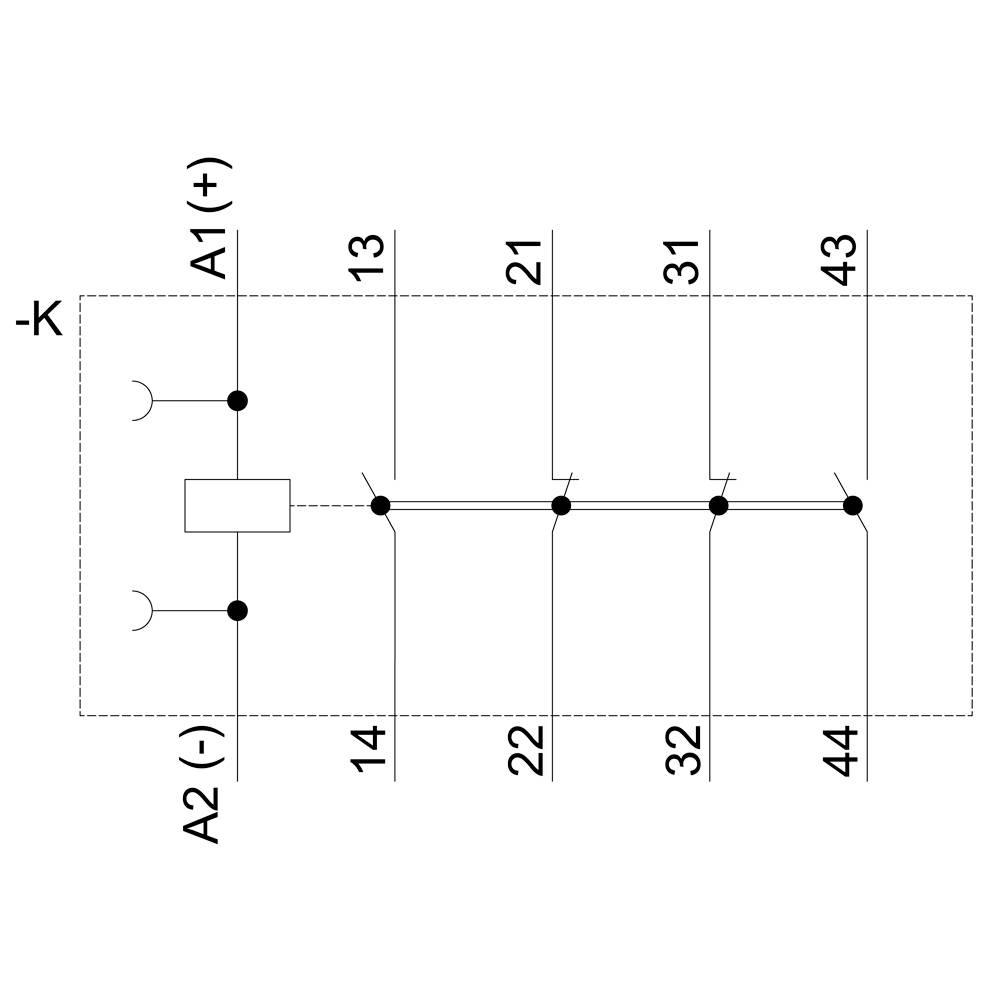

Egy relé kapcsolási rajza, tekercs csatlakozókkal (A1 és A2) és több záróérintkezővel (13-14, 21-22, 31-32, 43-44).

A technikai rajz diagramja egy elektronikai eszköz méretrajzával: 45x73x35 mm. Elölnézetet és oldalnézetet mutat.

Egy Siemens Sirius kapcsolókészülék, 3RH21-es modell, csatlakozókapcsokat és kapcsolóérintkezőket mutat, ipari vezérlési alkalmazásokhoz alkalmas.

1/6

Termék típus

Védő

Pólusszám

4 pólusú

Névleges feszültség

24 V/DC

Terhelési áram

10 A

Csatlakozó

Csavaros kapocs

Adatlap (PDF)

Szállítás: 10. 13. K.

36 db

Szám

Összesen (13 378 Ft / Darab)

14 165,35 Ft

-6 %

13 378 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kiegészítő kontaktor, 2 S + 2 O, 24 V DC, S00 méret, csavaros csatlakozású SIRIUS 3RH2 segédkontaktor a vezérlőjelek kapcsolására a vezérlőáramkörben. A SIRIUS 3RH2 kontaktorrelék szabványos csatlakozási megjelöléssel, megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikációval több kiegészítő áramkör egyidejű kapcsolása lehetséges. Az összes érintkező biztonsági alkalmazásokhoz kényszerüzemben áll rendelkezésre, SUVA változatként is. A kontaktorrelék éghajlat-biztosak, nagy érintkezési megbízhatósággal és megfelelő jóváhagyásokkal (pl. IEC és UL / CSA) világszerte alkalmazhatók. Kaphatók váltakozó áramú vagy egyenáramú üzemmódban, csavaros vagy rugós technológiával. A kontaktorrelék alapváltozata 4 pólusú, és bepattintható segédkapcsoló blokkokkal 8 pólusig bővíthető. A 3RT2 kontaktorok széles választéka az S00 - S3 méretekhez használható a 3RH2 kontaktor relékhez is. A 3RH2 kontaktorrelék helyettesítik a bevált 3RH1 sorozatot. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Csomagolás: darab

Termék típus: Védő

Gyártói szám: 3RH2122-1BB40

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Névleges feszültség: 24 V/DC

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Tartós áram (max.): 10 A

Terhelési áram: 10 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 3.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (H x Sz x Ma) 150 cm x 45 mm x 57.5 mm

Tartalom: 1 db

RoHS konform: Igen

Hossz: 150 cm

Súly: 270 g

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1431043 Siemens 3RH2122-1BB40 Védő 24 V/DC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431043 Siemens 3RH2122-1BB40 Védő 24 V/DC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Contactor relay, 2 NO + 2 NC, 24 V DC, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.
The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).
They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.
The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.
The 3RH2 contactor relays replace the well-proven 3RH1 series.
Simple, efficient and always up to date - SIRIUS modular system.
