Siemens 3RH2122-1BM40 Segédvédelem LED nélkül 1 db vásárlása

A képen egy Siemens Sirius kontaktor látható, amelyet elektromos berendezésekben terhelések vezérlésére használnak.

Hasonló kivitel

Egy nyitott elosztószekrény, amelyet különböző elektromos komponensek és kábelek töltenek meg, gondosan rendezett elrendezésben.

A diagram bemutatja a különböző segédérintkezőket, adaptereket és kiegészítőket a vezérlőáramkörök számára, amelyeknek specifikus funkciói és alkalmazásai vannak.

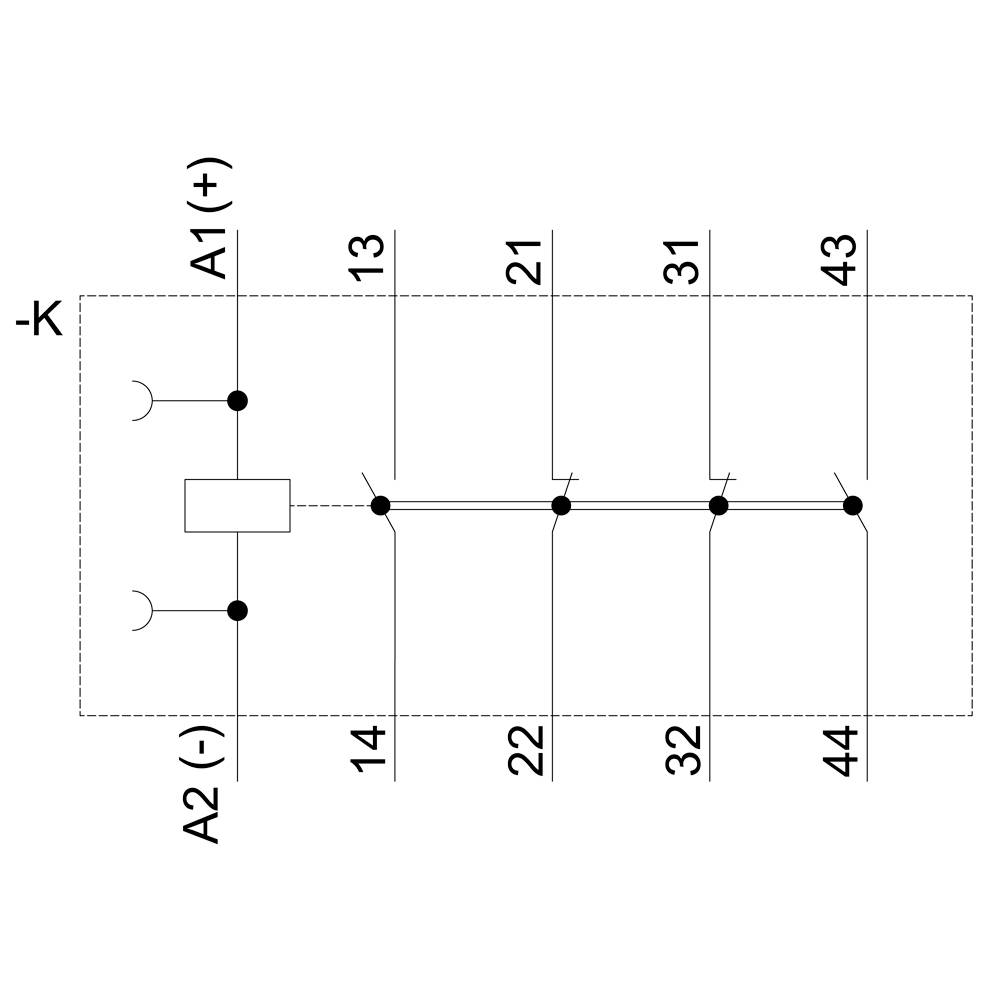

'Elvi kapcsolási rajz: Egy relé A1(+) és A2(-) csatlakozókkal négy kapcsolót vezérel, amelyeknek jelölései 13, 21, 31, 43.'

Egy relé műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. Méretei: szélesség 45 mm, mélység 73 mm, magasság 55 mm.

Siemens Schütz-modul, SIRIUS 3RH21 típus, mutatja a vezérlő- és terhelési körök csatlakozóit számozott sorkapcsokkal.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Gyártói szám

3RH2122-1BM40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 13. K.

2 db

Szám

Összesen (13 378 Ft / Darab)

13 378 Ft

ÁFA nélkül

Már csak 2 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-1BM40

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: LED nélkül

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 220-220 V

: FALSE

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1704509 Siemens 3RH2122-1BM40 Segédvédelem LED nélkül 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704509 Siemens 3RH2122-1BM40 Segédvédelem LED nélkül 1 db

Leírás

Kiegészítő mágneskapcsoló, 2 S + 2 O, DC 220 V, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
