Siemens 3RH2122-1FB40 Segédvédelem Egyenáram átkapcsoló 2 záró, 2 nitó Diódával 1 db vásárlása

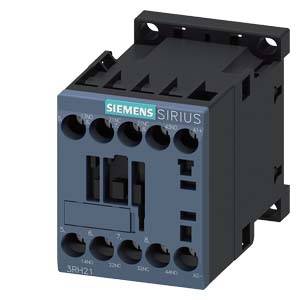

Egy fekete és kék Siemens típusú elektromos mágneskapcsoló a SIRIUS sorozatból, 3RH21-es modell, több csatlakozási lehetőséggel.

Hasonló kivitel

Egy nyitott kapcsolószekrény elektronikus alkatrészekkel és kábelezéssel. Elölnézeti kép, amely bemutatja az elemek elrendezését és szerkezetét.

A diagram bemutatja a kapcsolási segédkapcsolót, a funkcionális modulokat, a sínadaptert és az áramszigetelési fokozat adapter segédáramköröket.

Relé kapcsolási rajza: Felül '+' bemenet 11-14-nél, alul '-' kimenet 21-44-nél, 4 nyitó érintkező elrendezéssel.

Műszaki rajz egy relé első-, oldal- és felülnézetével. Méretek milliméterben megadva. Rexel 2719121.

A Siemens Sirius 3RH21 segédkontaktor ábrázolása. Az előlap kontaktus csatlakozókat, számozást és az A1 és A2 csatlakozási jelöléseket mutatja.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Gyártói szám

3RH2122-1FB40

Beépítési méret

S00

Kapcsolás típus

Egyenáram átkapcsoló

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

18 102,36 Ft

-13 %

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-1FB40

Beépítési méret: S00

Pólusszám: 4 pólusú

Kapcsolás típus: Egyenáram átkapcsoló

Érintkező típus: 2 záró
2 nitó

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Jellemzők: Diódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1736295 Siemens 3RH2122-1FB40 Segédvédelem Egyenáram átkapcsoló 2 záró, 2 nitó Diódával 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736295 Siemens 3RH2122-1FB40 Segédvédelem Egyenáram átkapcsoló 2 záró, 2 nitó Diódával 1 db

Leírás

Kontaktor, 2 S + 2 O, 24 V DC, beépített diódával, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
