Siemens 3RH2122-1HB40 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

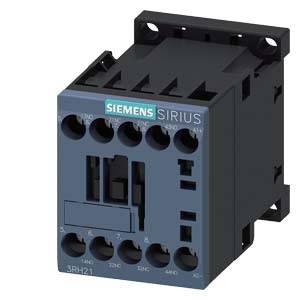

Egy elektromos alkatrész, amelyen a 'Siemens Sirius' felirat szerepel. Több csatlakozókapoccsal rendelkezik és áramkörökben történő felhasználásra tervezték.

Hasonló kivitel

Egy nyitott elosztószekrény különböző elektromos komponenseket és kábelezéseket mutat, amelyek több szinten vannak rendezve.

A diagram bemutatja egy segédkapcsoló és egy csatolórelé bekötési változatait különböző adapter-lehetőségekkel és csatlakozási pontokkal.

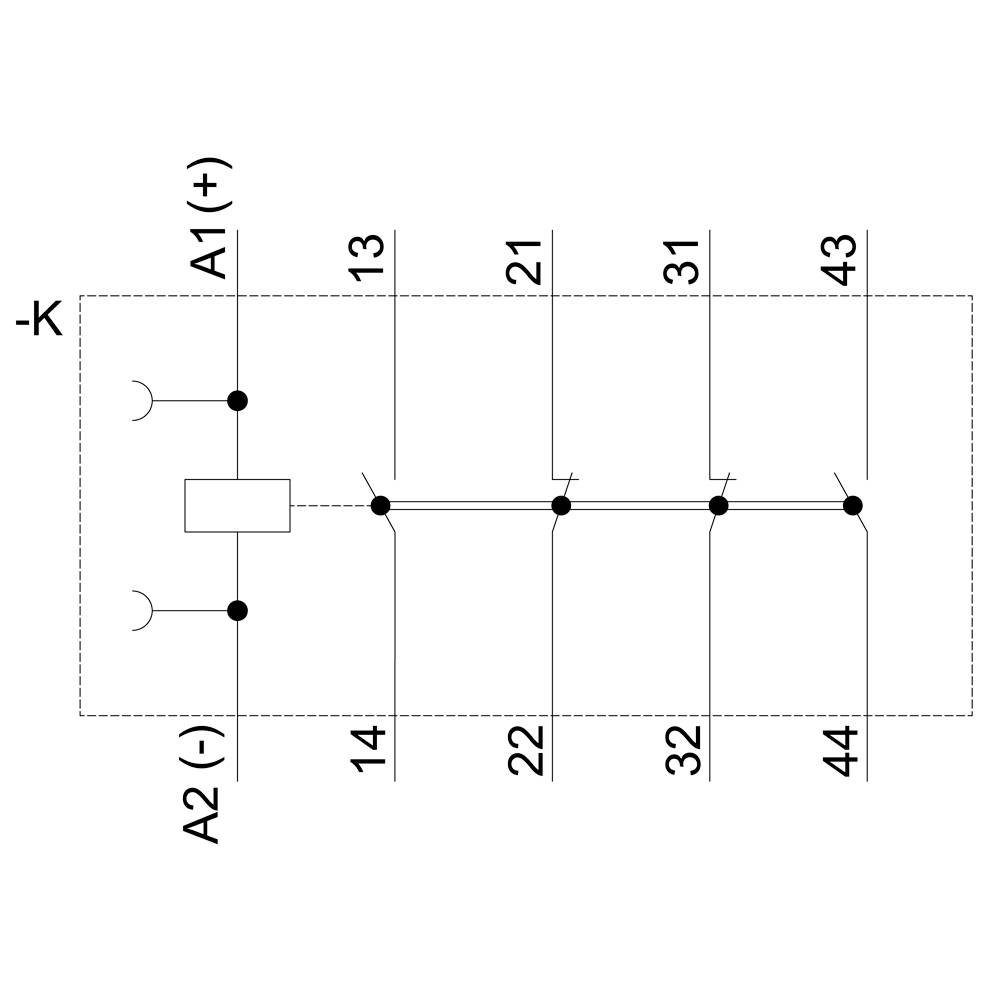

Elektromos kapcsolási rajz egy négyérintkezős relével. Bemenetek A1 és A2 csatlakozóknál, kimenetek 13, 21, 31, 43 csatlakozóknál.

Egy elektronikai alkatrész műszaki rajza méretezéssel. Elölnézet és oldalnézet, beleértve a magassági és szélességi méreteket.

'Siemens Sirius 3RH21' kontaktor. Áramköri kapcsokat és azok számozását mutatja 13NC-től 43NO-ig. Felül a Siemens SIRIUS logó.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csomagolás

darab

Gyártói szám

3RH2122-1HB40

Beépítési méret

S00

Segédérintkező típus

2 záró

2 nitó

Adatlap (PDF)

Szállítás: 10. 27. K.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (14 165 Ft / Darab)

15 740,16 Ft

-10 %

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-1HB40

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 16.8 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 16.8 - 30 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1736296 Siemens 3RH2122-1HB40 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736296 Siemens 3RH2122-1HB40 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 2 S + 2 Ö, 24 V DC, 0,7 ... 1,25 * USA, S00 méret, csavaros csatlakozás PLC kimenetekhez SIRIUS 3RH2 tengelykapcsoló kapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
