Siemens 3RH2122-1KB40 Csatoló védőrelé Védődiódával darab 1 db vásárlása

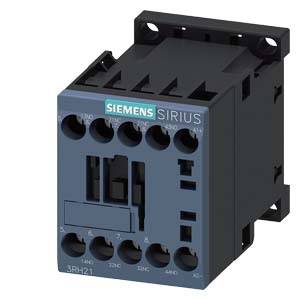

'Siemens SIRIUS kontaktor, 3RH21 modell, ipari alkalmazásokhoz, elöl- és oldalnézetben ábrázolva.'

Hasonló kivitel

Egy nyitott kapcsolószekrény burkolata különböző elektronikai komponenseket és kábelezéseket mutat, amelyek készen állnak a csatlakoztatási és vezérlési funkciókra.

Diagram a segédlövészek és tartozékok ábrázolásához. Funkcionális modulokat, segédkapcsolók adaptereit és feliratozott elemeket mutat. A csatlakozási útvonalak és csatlakozási pontok jelölve vannak.

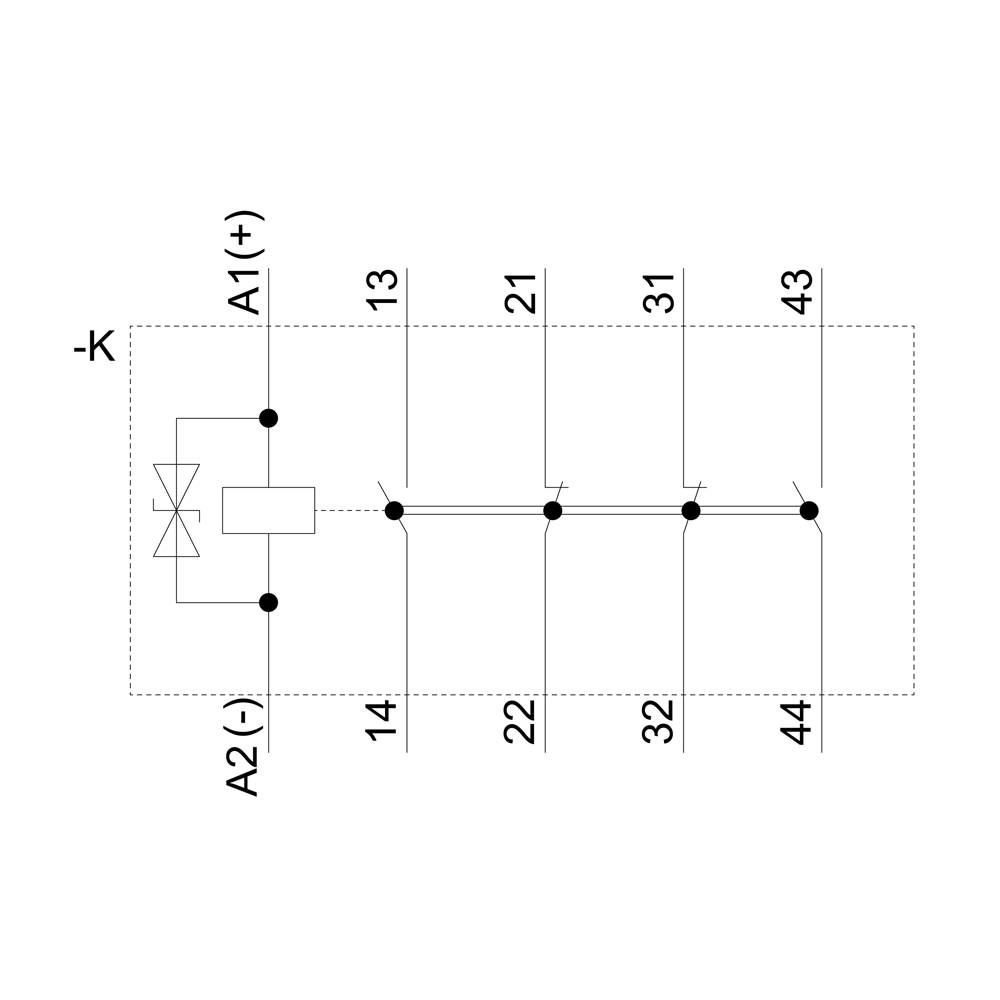

Kapcsolási rajz: Relé diódákkal, csatlakozók A1(+) és A2(-), kapcsolóérintkezők 13-43. Elektromos jelirányítás céljára szolgál.

'Mechanics Plus' házrajza elölnézettel, oldalnézettel és felülnézettel. Méretezés milliméterben. Fő méretek: magasság 45, szélesség 73.

'Siemens Sirius 3RH21 kapcsolási rajz' felül mutatja a 13NO, 21NC, 31NC, 43NO csatlakozókat. Alul a 14NO, 22NC, 32NC, A2 csatlakozók találhatók.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csomagolás

darab

Gyártói szám

3RH2122-1KB40

Beépítési méret

S00

Segédérintkező típus

2 záró

2 nitó

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-1KB40

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 16.8 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 16.8 - 30 V/DC

Tartós áram (max.): 3 A

Jellemzők: Védődiódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1736298 Siemens 3RH2122-1KB40 Csatoló védőrelé Védődiódával darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736298 Siemens 3RH2122-1KB40 Csatoló védőrelé Védődiódával darab 1 db

Leírás

Segédérintkező, 2 S + 2 Ö, 24 V DC, 0,7 ... 1,25 * USA, szupresszoros diódával integrálva, S00 méret, csavaros csatlakozás PLC kimenetekhez SIRIUS 3RH2 tengelykapcsoló kapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
