Siemens 3RH2122-1KF40 Csatoló védőrelé Védődiódával darab 1 db vásárlása

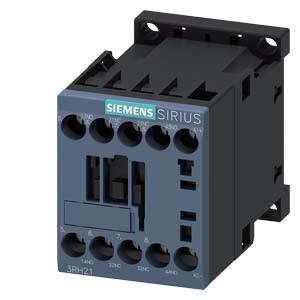

Egy Siemens Sirius mágneskapcsoló több csatlakozóval, ipari vezérlésekhez alkalmas, a 3RH21 modell alapján.

Hasonló kivitel

Nyitott elosztószekrény különböző elektromos komponensekkel és kábelezéssel. A komponensek több szinten vannak telepítve.

Kapcsolási rajz segédérintkezők és kapcsolórelék megjelenítéséhez különböző komponensekkel és csatlakozásokkal. Adapterek és modulok bevonásával.

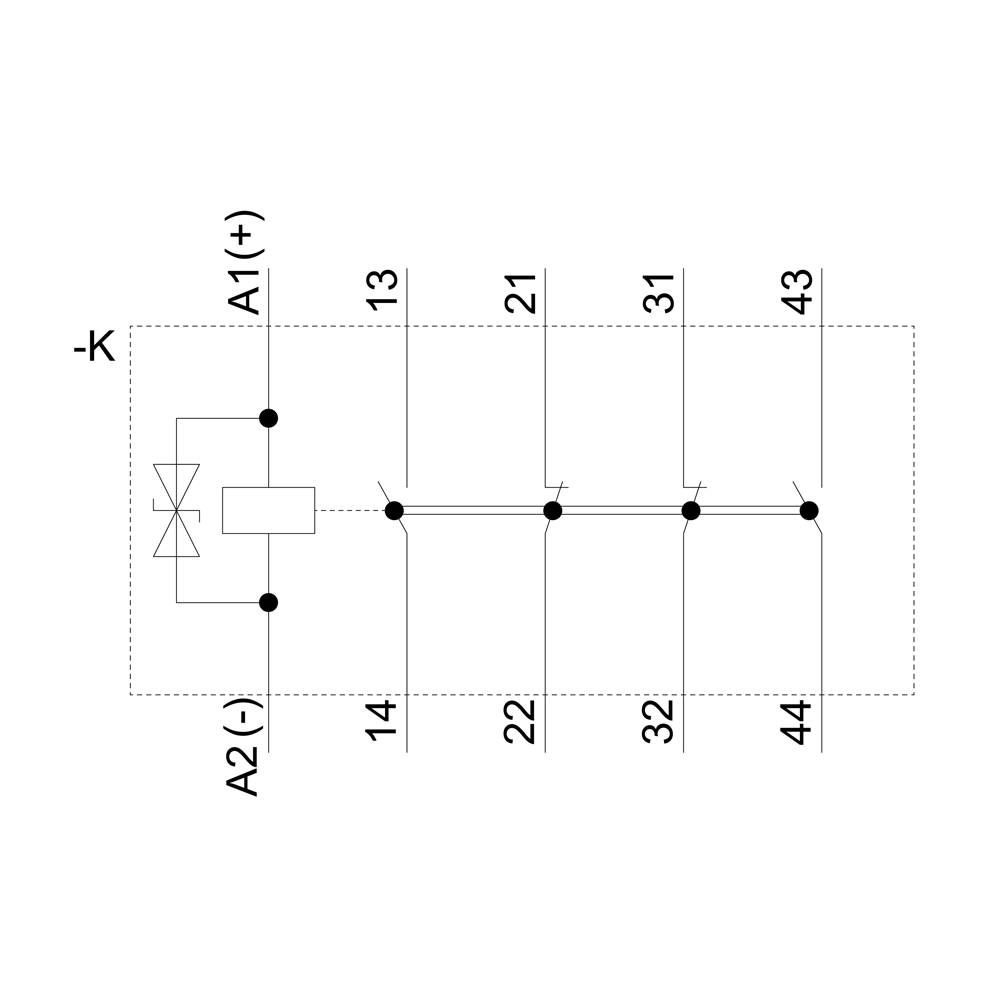

'Schütz érintkezési rajza A1(+) és A2(-) tekerccsel, négy záróérintkező: 13-14, 21-22, 31-32, 43-44 egyenként csatlakoztatva.'

Elektronikai alkatrész műszaki rajza három nézetben. Részletes méretezés milliméterben.

'SIEMENS SIRIUS' kapcsolási rajz sorkapocs-jelöléssel: 14NO, 13NC, 21NC, 22NC, 31NC, 32NC, 43NO. Modellszám: 3RH21. Csatlakozás A1+, A2-.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2122-1KF40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 102 Ft / Darab)

18 102 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-1KF40

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 77 V/DC

Vezérlő feszültség (max.): 137.5 V/DC

Vezérlő feszültség tartomány: 77 - 137.5 V/DC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Védődiódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1736307 Siemens 3RH2122-1KF40 Csatoló védőrelé Védődiódával darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736307 Siemens 3RH2122-1KF40 Csatoló védőrelé Védődiódával darab 1 db

Leírás

Segédmágneses kapcsoló, 2 S + 2 Ö, 110 V DC, 0,7 ... 1,25 * USA, szupresszoros diódával integrálva, S00 méret, csavaros csatlakozás PLC kimenetekhez SIRIUS 3RH2 tengelykapcsoló kapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
