Siemens 3RH2122-1MB40-0KT0 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

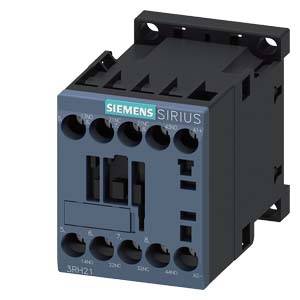

Egy Siemens Sirius-sorozatú, 3RH21-es típusú elektromos mágneskapcsoló, fekete-kék házban, több csatlakozókapocs látható rajta.

Hasonló kivitel

Egy nyitott kapcsolószekrény elektronikai alkatrészeket és kábeleket mutat.

A diagram bemutatja az elektromos alkatrészeket: segédkapcsolót és csatoló segédkapcsolót, tartozékokkal és funkcionális áttekintéssel az NF áramkörök számára.

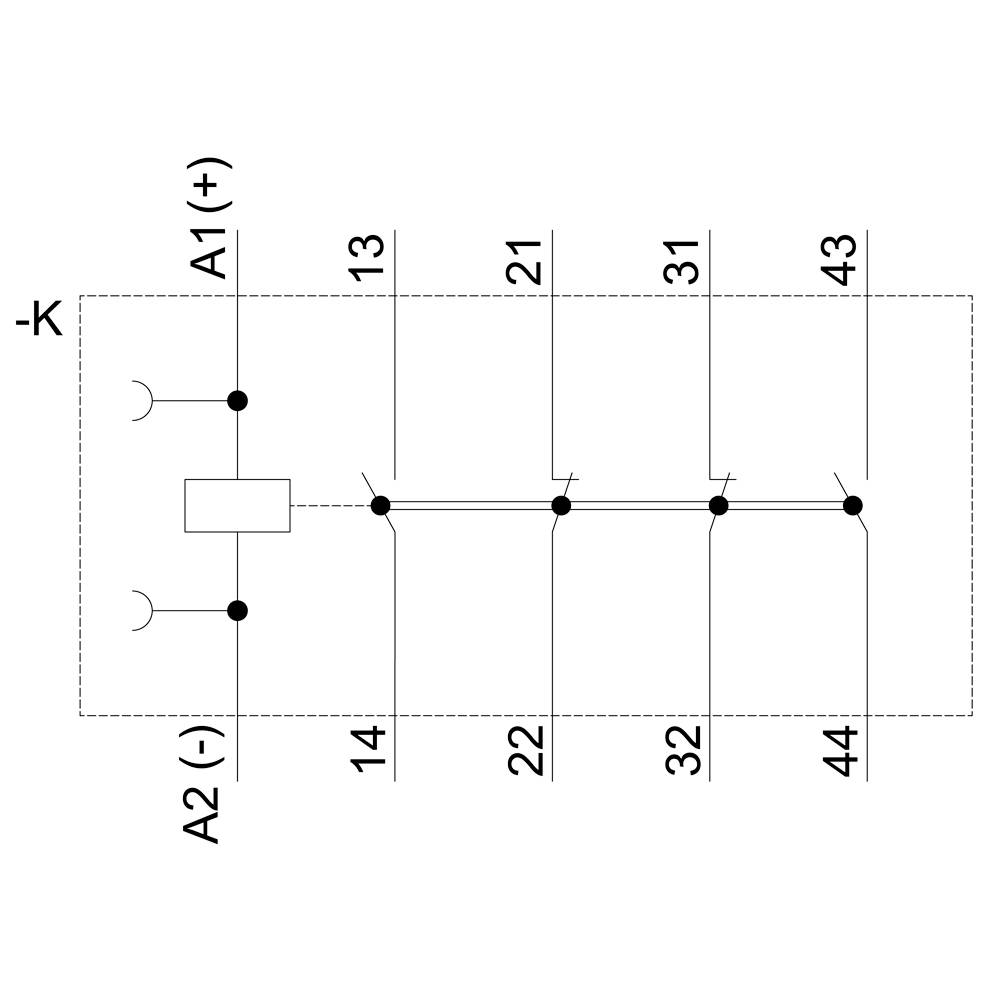

A kapcsolási rajz egy relét mutat, amelynek tekercsei A1 és A2 csatlakozókkal rendelkeznek, és érintkezőpárjai a 13-14, 21-22, 31-32, 43-44 jelölésűek, egy szaggatott vonalon belül.

Egy elektromos relé műszaki rajza elölnézetben, oldalnézetben és felülnézetben. Méretek milliméterben megadva.

'Siemens SIRIUS 3RH21 relé, elölnézeti kép csatlakozási pontokkal és számozással.'

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2122-1MB40-0KT0

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-1MB40-0KT0

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1736308 Siemens 3RH2122-1MB40-0KT0 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736308 Siemens 3RH2122-1MB40-0KT0 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 2 S + 2 Ö DC 24 V, 0,85 ... 1.85 * USA, S00 méretű, csavaros csatlakozás SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus kapcsolókhoz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
