Siemens 3RH2122-1QB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

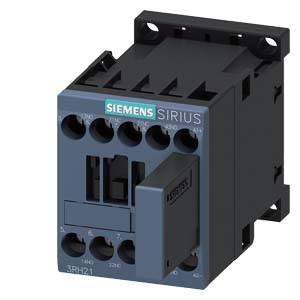

Siemens SIRIUS kontaktor 3RH21 fekete színben, felső és alsó csatlakozókkal, téglalap alakú; ipari kapcsolóelem.

Hasonló kivitel

Egy nyitott kapcsolószekrény, amelyben különböző elektrotechnikai komponensek és kábelek több szinten vannak rendezve.

'Védelem és tartozékok: Fő komponensek a segédkapcsoló, csatolókapcsoló, funkciós modul és a csapszög adapter; a segédkörök szerelési lehetőségei bemutatva.'

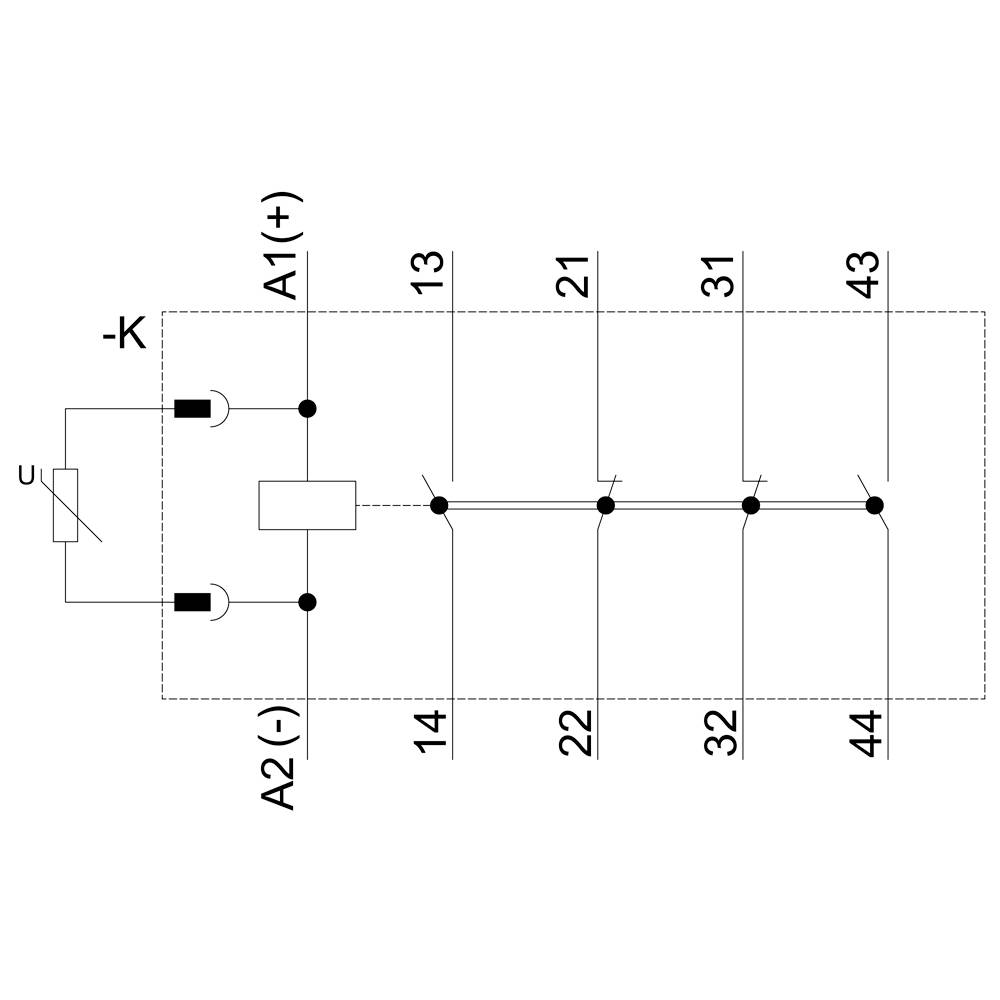

Egy relé kapcsolási rajza: Tekercs az A1(+) és A2(-) között; 13/14, 21/22, 31/32, 43/44 érintkezők nyitva. Tekercselés nyomógombbal vezérelve.

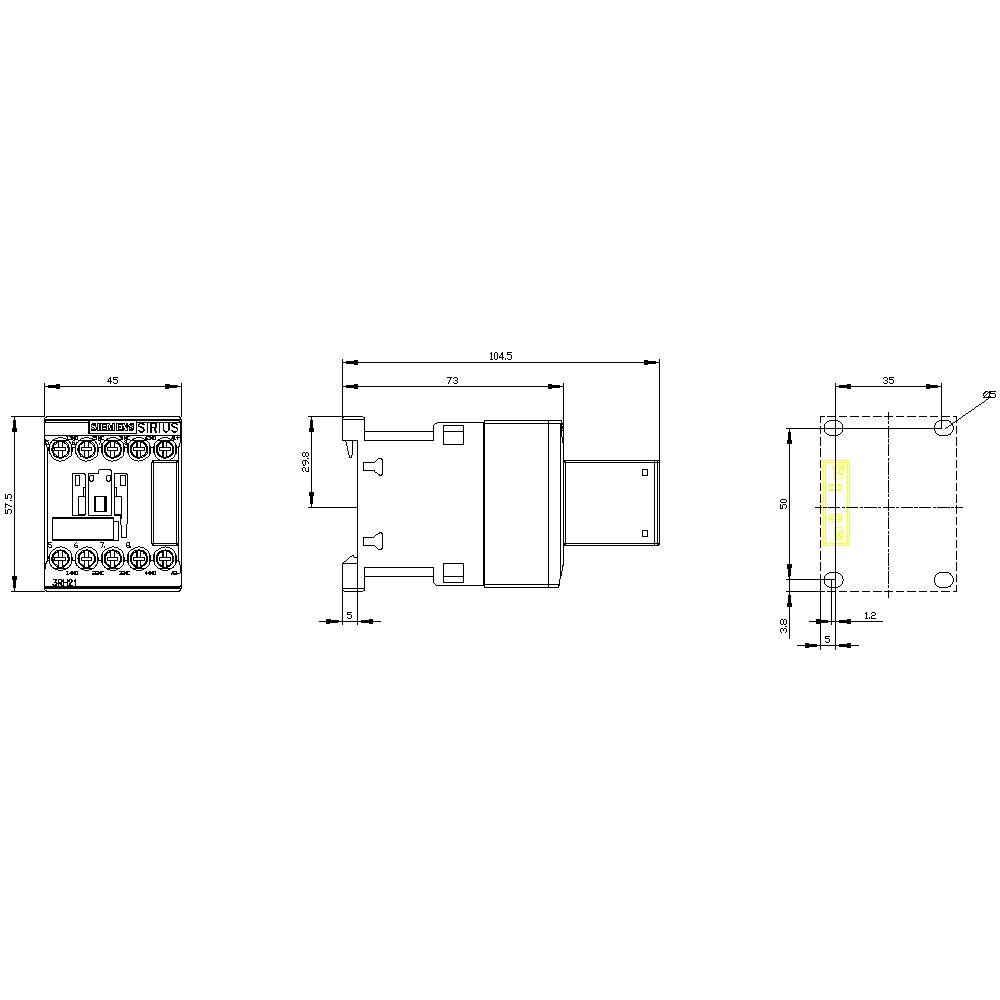

Egy relé műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. A méretezés és a csatlakozások részletesen kidolgozottak.

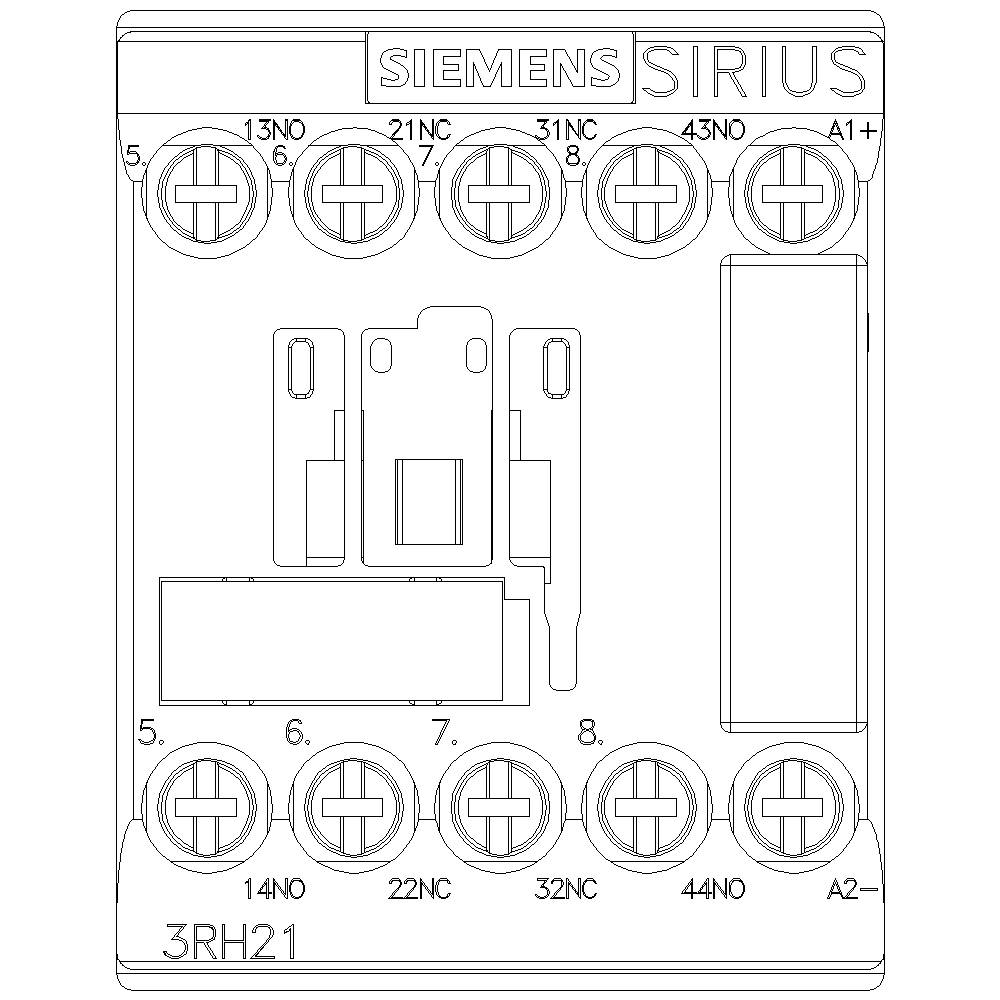

Egy Siemens SIRIUS kontaktormodul műszaki rajza, számozott csatlakozókapcsokkal és a belső szerkezet ábrázolásával.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Gyártói szám

3RH2122-1QB40

Beépítési méret

S00

Segédérintkező típus

2 záró

2 nitó

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-1QB40

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1736309 Siemens 3RH2122-1QB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736309 Siemens 3RH2122-1QB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédérintkező, 2 S + 2 Ö, 24 V DC, 0,7 ... 1,25 * USA, varisztoros dugóval, S00 méretű, csavaros csatlakozás SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
