Siemens 3RH2122-1SB40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

A Siemens SIRIUS 3RH21 egy védőeszköz több elektromos csatlakozással, amely ipari kapcsolási alkalmazásokhoz alkalmas.

Hasonló kivitel

Egy nyitott kapcsolószekrény több sorban elhelyezkedő elektromos komponensekkel és huzalozásokkal.

Kapcsolási rajz különböző típusú segédkapcsolókkal és csatolókapcsolókkal. A felcímkézett komponensek csatlakozásokat és adapterbeállításokat mutatnak.

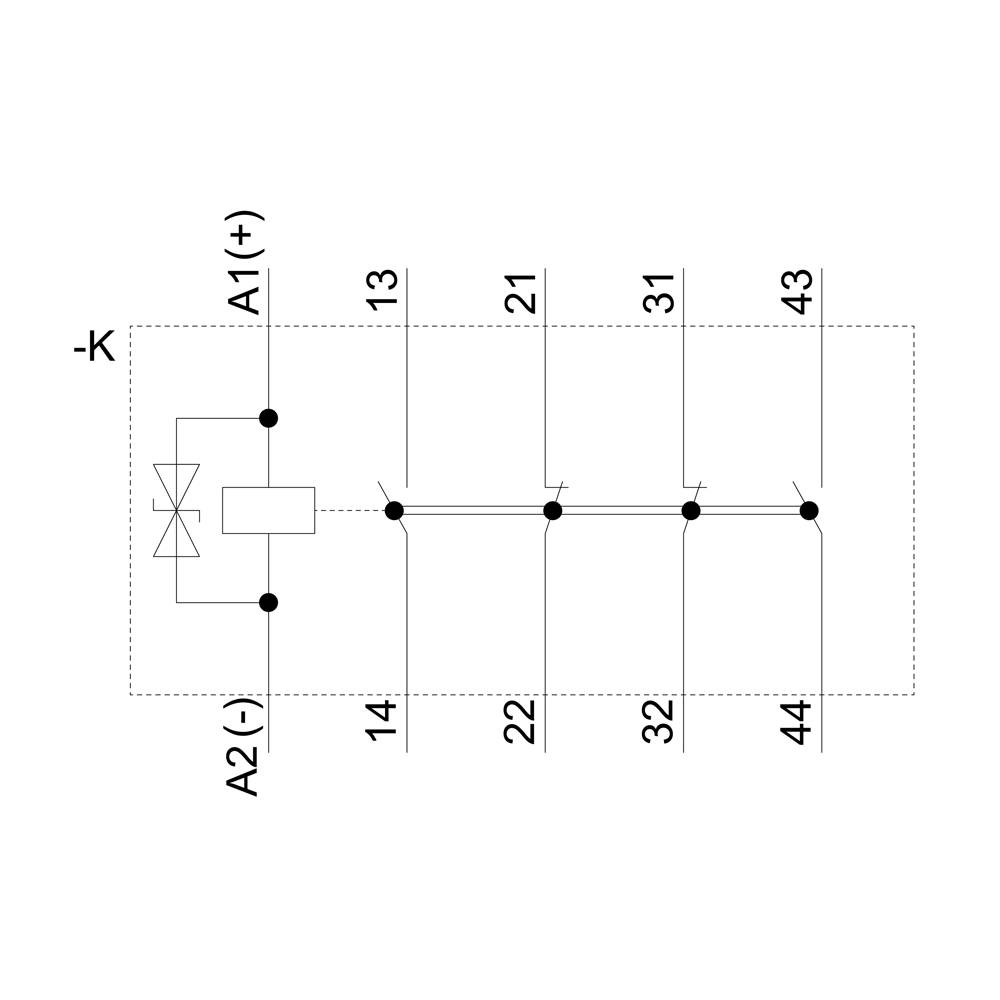

Egy reléémodul kapcsolási rajza A1 és A2 csatlakozókkal, valamint 13, 14, 21, 22, 31, 32, 43, 44 érintkezőkkel.

Elektromos relé műszaki rajza milliméterben megadott méretekkel. Elölnézet, felülnézet és oldalnézet, szerelési részletekkel.

Egy Siemens SIRIUS relé a következő csatlakozási jelölésekkel: 13NC, 21NC, 31NC, 43NC, A1+, 14NO, 22NC, 32NC, 44NO, A2. 3RH21 modell.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2122-1SB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 11. 10. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-1SB40

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Védődiódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1705939 Siemens 3RH2122-1SB40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1705939 Siemens 3RH2122-1SB40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Kapcsoló segédérintkező, 2S + 2NC 24 V DC, 0,85-1,85 * USA szupresszoros diódával integrálva Méret S00 Csavaros csatlakozás SIRIUS 3RH2 kapcsoló segédérintkező a vezérlőáramkör vezérlőjelének kapcsolásához az elektronikus vezérlőkhöz való közvetlen csatlakozással. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
