Siemens 3RH2122-1WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

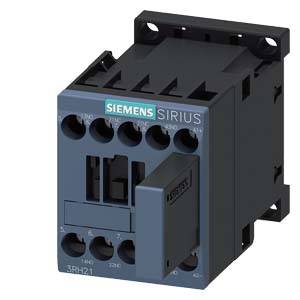

Egy fekete Siemens gyártmányú elektromos mágneskapcsoló, Sirius modell, csatlakozókkal és az elején '3RH21' felirattal.

Hasonló kivitel

Egy nyitott elosztószekrény, amelyben számos telepített kapcsoló, biztosíték és vezérlőtechnológiában használt kábel látható.

'Kapcsolókészülékek diagramja: Segédkapcsolók, segédérintkező-kapcsolók és különböző adapter modulok ábrázolása, 1-től 11-ig számozva.'

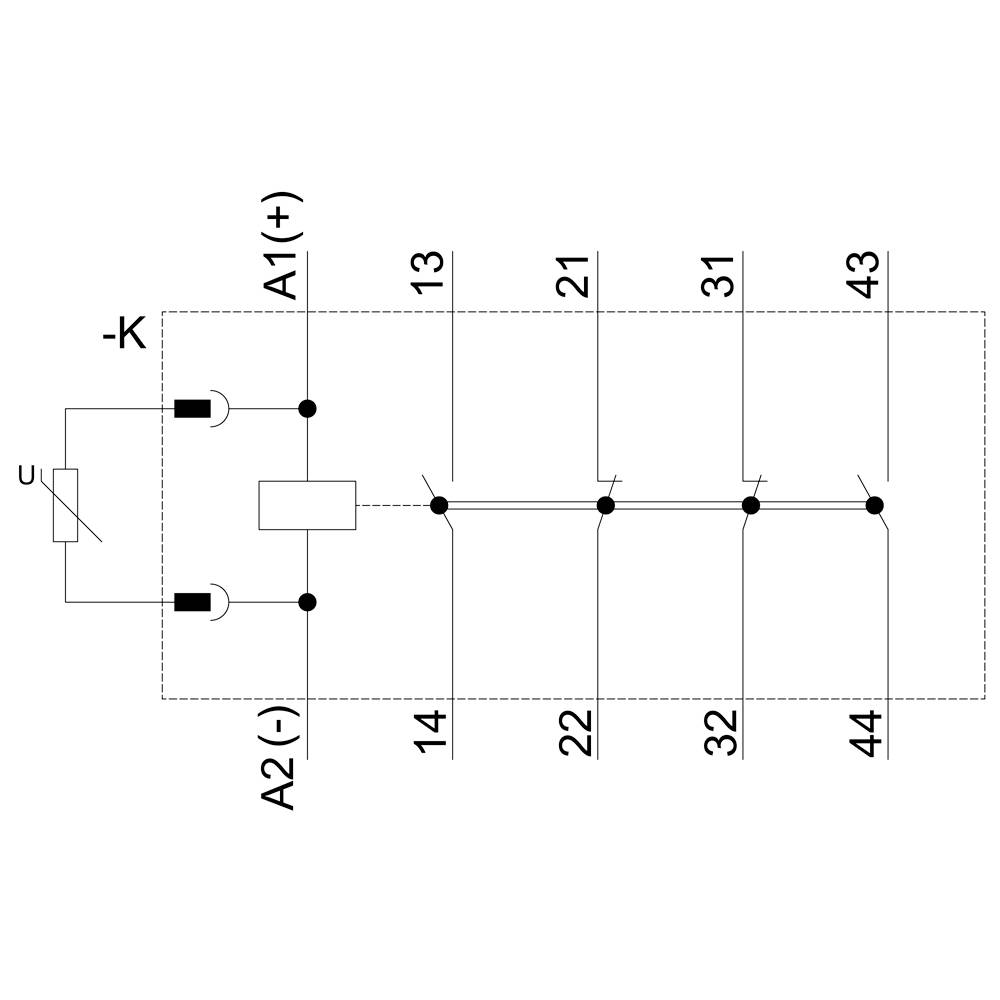

Négyérintkezős relés vezérlés kapcsolási rajza, A1(+), A2(-) jelöléssel és több számozott érintkezővel (13, 14, 21, 22, 31, 32, 43, 44).

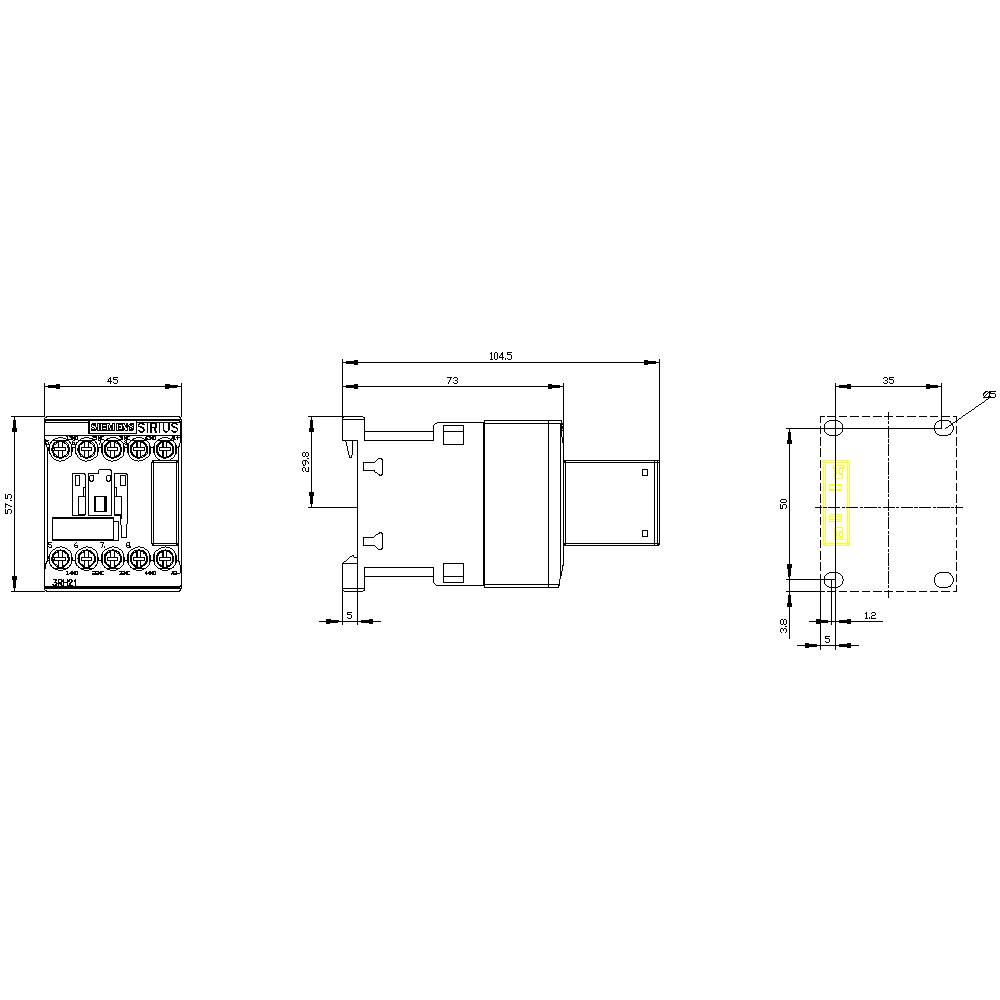

Elektromos kapcsolási rajz mutatja egy relé műszaki rajzát. Felülnézet, elölnézet és oldalnézet méretekkel.

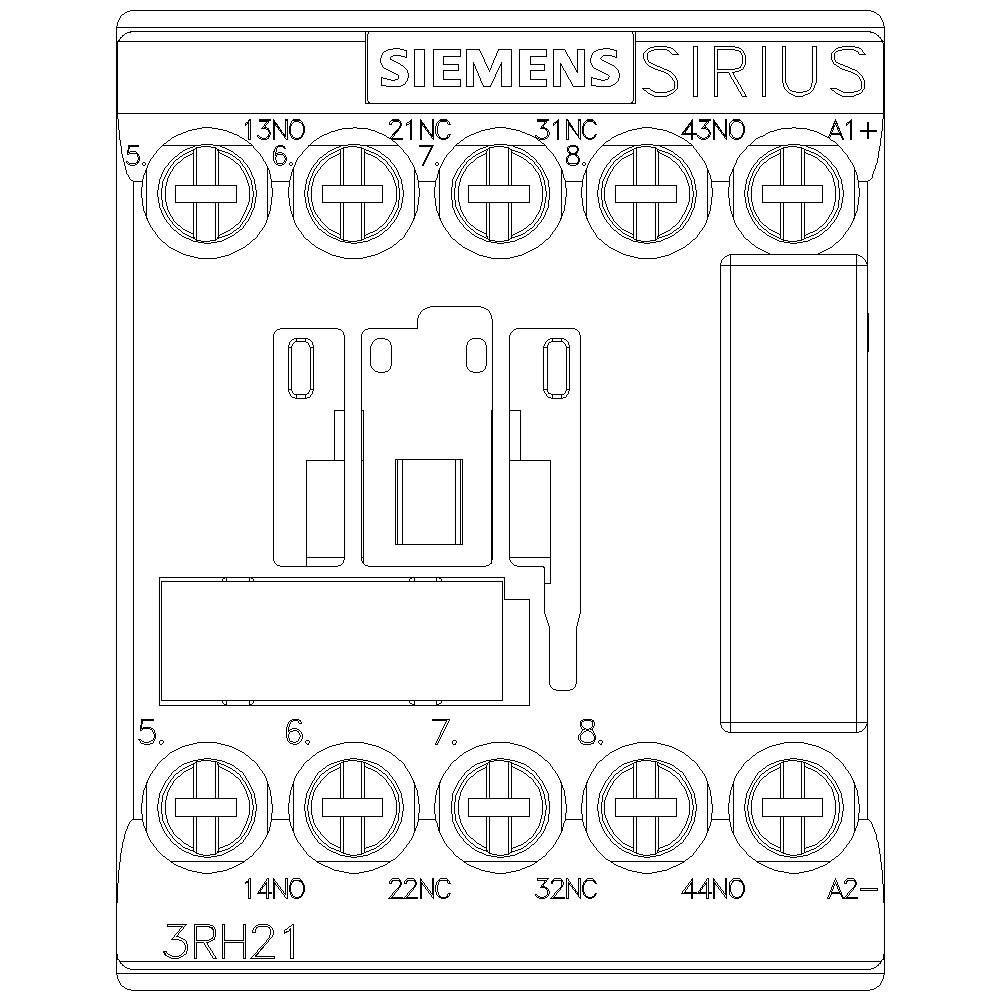

Műszaki rajz egy Siemens SIRIUS relé modulról csatlakozó kapcsokkal, '3RH21' modell. Bemutatja a csatlakozásokat és a belső komponenseket.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csomagolás

darab

Gyártói szám

3RH2122-1WB40

Beépítési méret

S00

Segédérintkező típus

2 záró

2 nitó

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-1WB40

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1736311 Siemens 3RH2122-1WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736311 Siemens 3RH2122-1WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 2 S + 2 Ö, 24 V DC, 0,85 ... 1.85 * USA, varisztorral csatolva, S00 méret, csavaros csatlakozás SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
