Siemens 3RH2122-2AD00 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

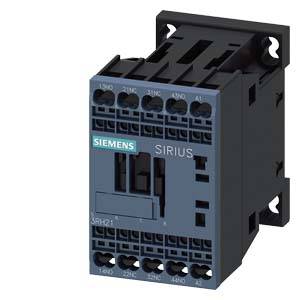

A 'Siemens Sirius' elektromos kapcsolókészülék, fekete téglalap alakú ház, elöl több csatlakozókapoccsal és egy karral.

Hasonló kivitel

Egy kinyitott elosztószekrény különböző elektromos alkatrészeket és kábeleket mutat, rendezetten és áttekinthetően elrendezve.

A diagram bemutatja a különböző elektromos komponenseket, amelyeket feliratokkal láttak el, magyarázva azok funkcióját és felhasználási célját egy áramkörben.

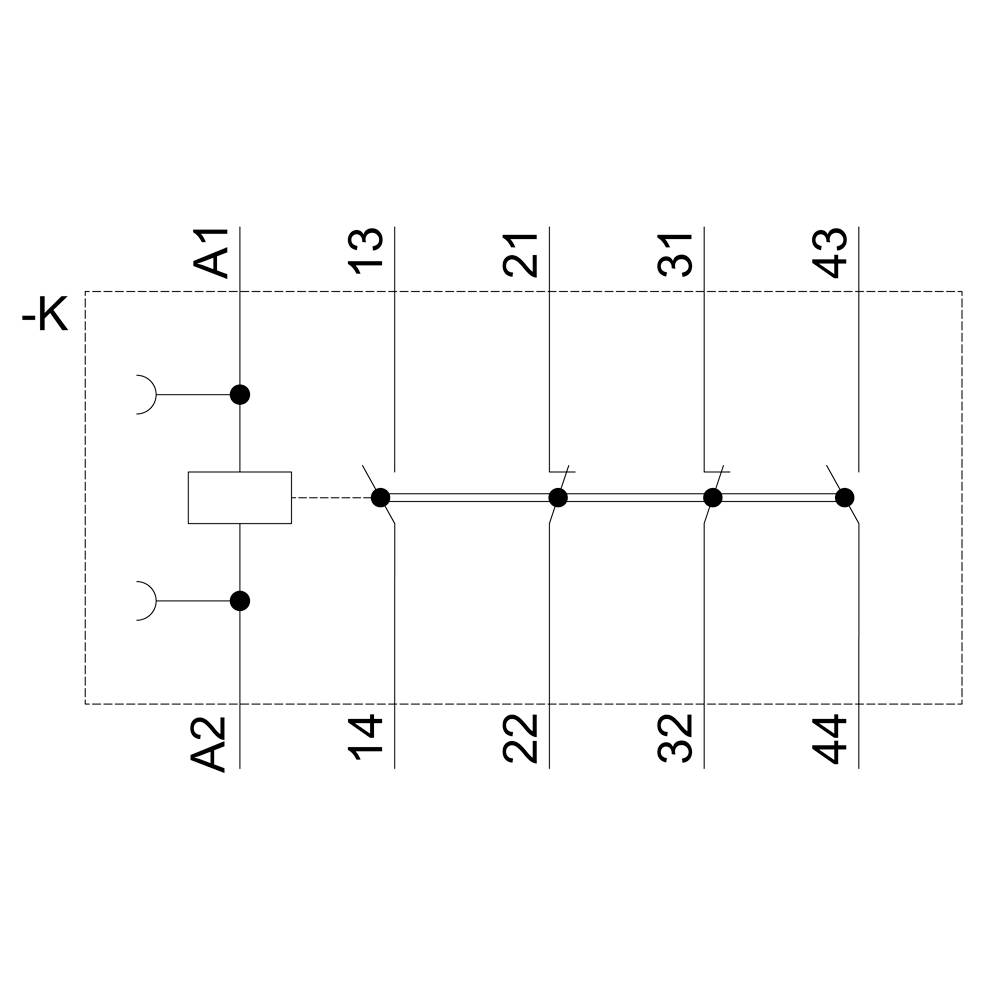

A kapcsolási rajz egy relét mutat A1, A2 kapcsokkal és 13/14, 21/22, 31/32, 43/44 érintkezőpárokkal. Összekötő vonalak láthatók az érintkezők között.

Egy SIRIUS kapcsolókészülék műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. Méret: 45x45 mm, 73 mm hosszúság.

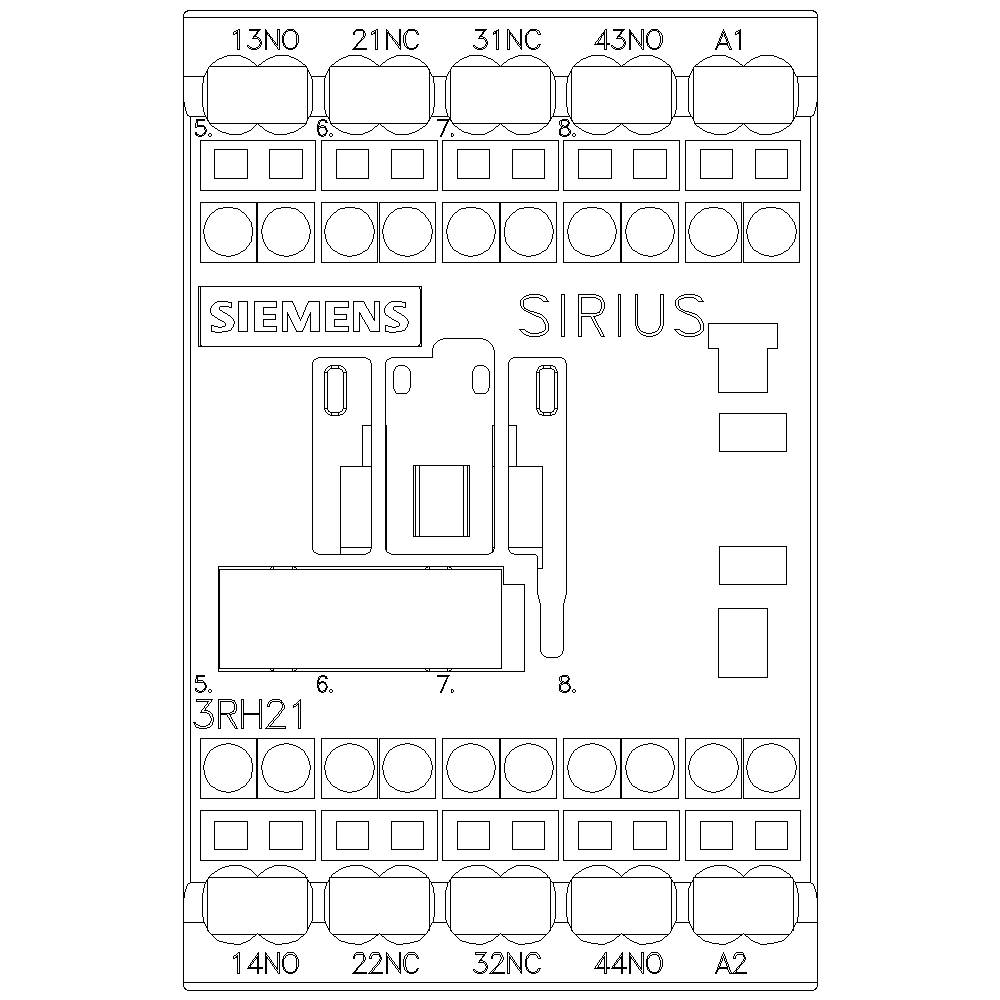

'A Siemens SIRIUS 3RH21 relé kapcsolási rajza csatlakozó kapcsokkal és NC és NO érintkezők jelölésével.'

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2122-2AD00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 890 Ft / Darab)

18 890 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-2AD00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 2 záró

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 42 V/AC

Vezérlő feszültség (max.): 42 V/AC

Vezérlő feszültség tartomány: 42 - 42 V/AC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1736314 Siemens 3RH2122-2AD00 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736314 Siemens 3RH2122-2AD00 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 2 S + 2 O, AC 42 V, 50/60 Hz, S00 méret, rugós csatlakozás SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
