Siemens 3RH2122-2AF00 Segédvédelem 2 nitó, 2 záró 1 db vásárlása

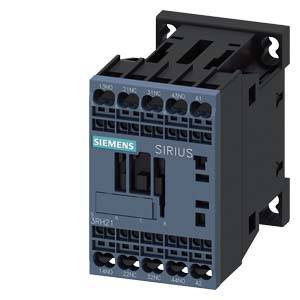

Egy fekete elektromos kapcsoló több csatlakozóval, amelyen a "Siemens Sirius" felirat szerepel.

Hasonló kivitel

Egy nyitott kapcsolószekrény látható elektromos alkatrészekkel és kábelezéssel. Elsősorban ipari vezérlőrendszerekhez használják.

A diagram bemutatja a különböző segédlövegeket és tartozékokat a funkcióikkal és csatlakozási lehetőségeikkel, színkódolva és felcímkézve.

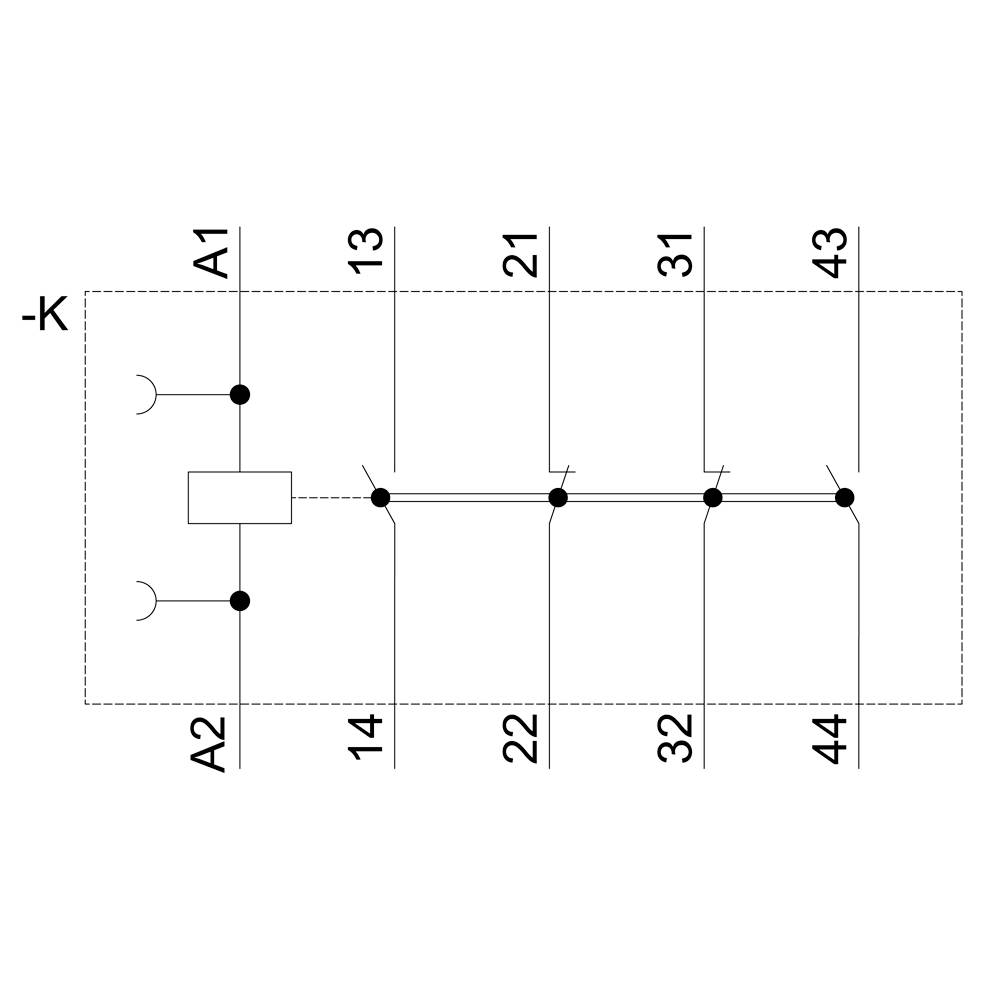

Relé kapcsolási rajza: A1 és A2 a tekercs csatlakozói; 13, 21, 31, 43 a bemenetek; 14, 22, 32, 44 a kimenetek.

Egy elektromos kapcsoló műszaki rajza oldal- és elölnézetben, amely mutatja a méreteket és a rögzítési pontok elhelyezkedését.

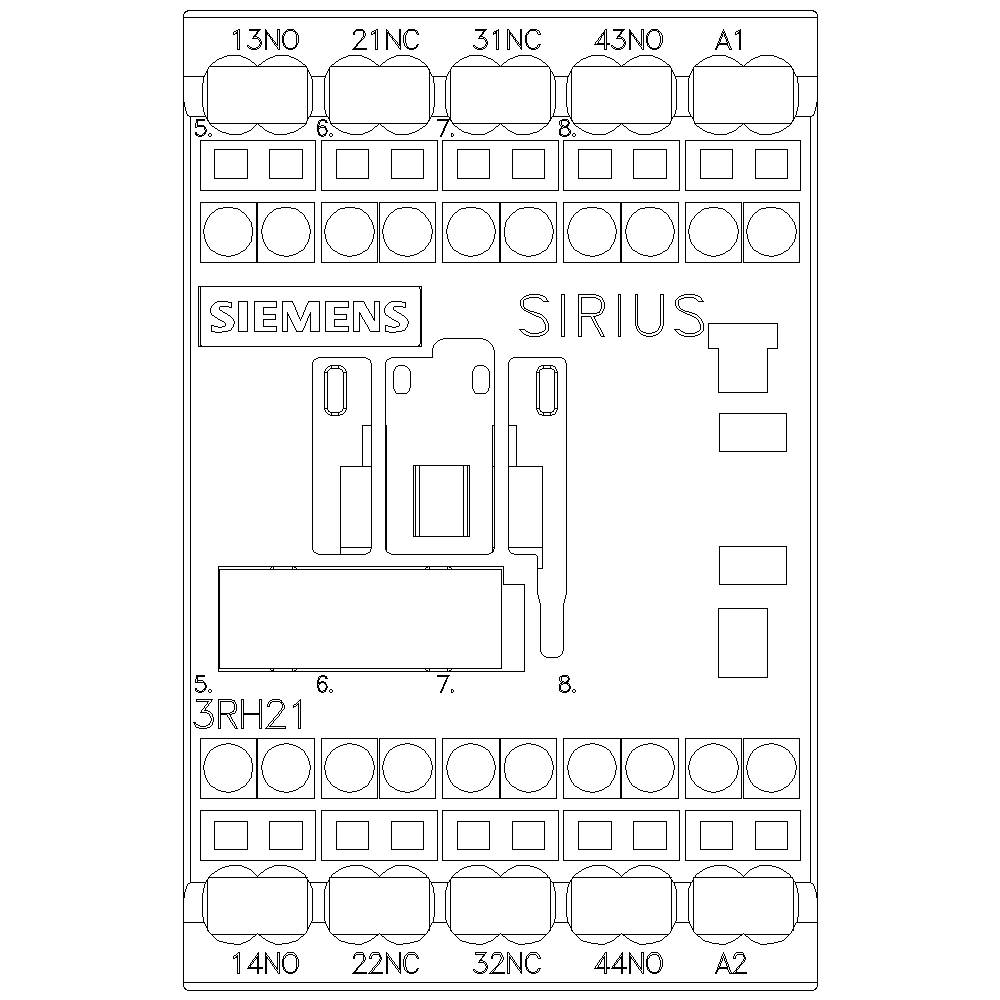

A Siemens Sirius 3RH21 relé kapcsolási rajza. Mutatja a csatlakozókat a 13NO-tól 44NO-ig, valamint az A1 és A2 jelölésű bekötési pontokat.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2122-2AF00

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-2AF00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 2 nitó
2 záró

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (max.): 110 V/AC

Vezérlő feszültség tartomány: 110 V/AC (max)

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Spring clamp connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1736315 Siemens 3RH2122-2AF00 Segédvédelem 2 nitó, 2 záró 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736315 Siemens 3RH2122-2AF00 Segédvédelem 2 nitó, 2 záró 1 db

Leírás

Segédérintkező, 2 S + 2 O, AC 110 V, 50/60 Hz, S00 méret, rugós csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramkörének átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
