Siemens 3RH2122-2AN20 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

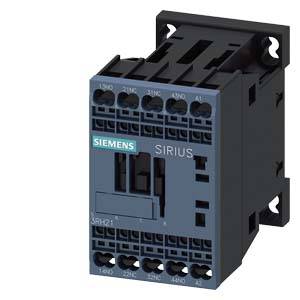

Egy Siemens Sirius sorozatú elektromos mágneskapcsoló, csavaros csatlakozókapcsokkal szerelhető.

Hasonló kivitel

Egy nyitott elosztószekrény, amelyben különböző elektromos komponensek és kábelek vannak több polcon elrendezve.

A diagram bemutatja egy segédkapcsoló rendszer felépítését és komponenseit, beleértve a funkcionális modult, a síneket és az áramköri csatlakoztatáshoz szükséges adaptert.

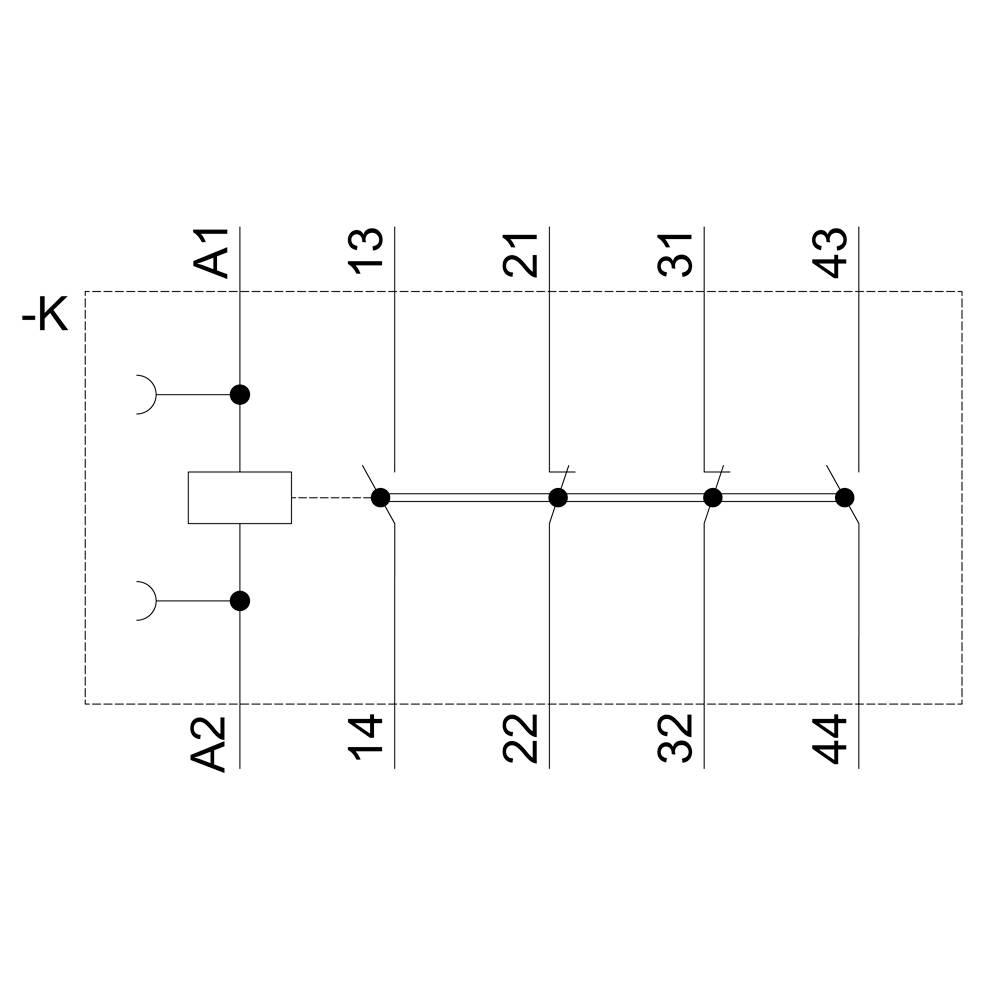

Kapcsolási rajz vázlatos ábrázolása relével és érintkezőelrendezéssel. Csatlakozások az A1, A2 és K pontok között vannak jelölve.

Egy alkatrész műszaki rajza elölnézettel, oldalnézettel és felülnézettel. A méretek és rögzítési részletek fel vannak tüntetve.

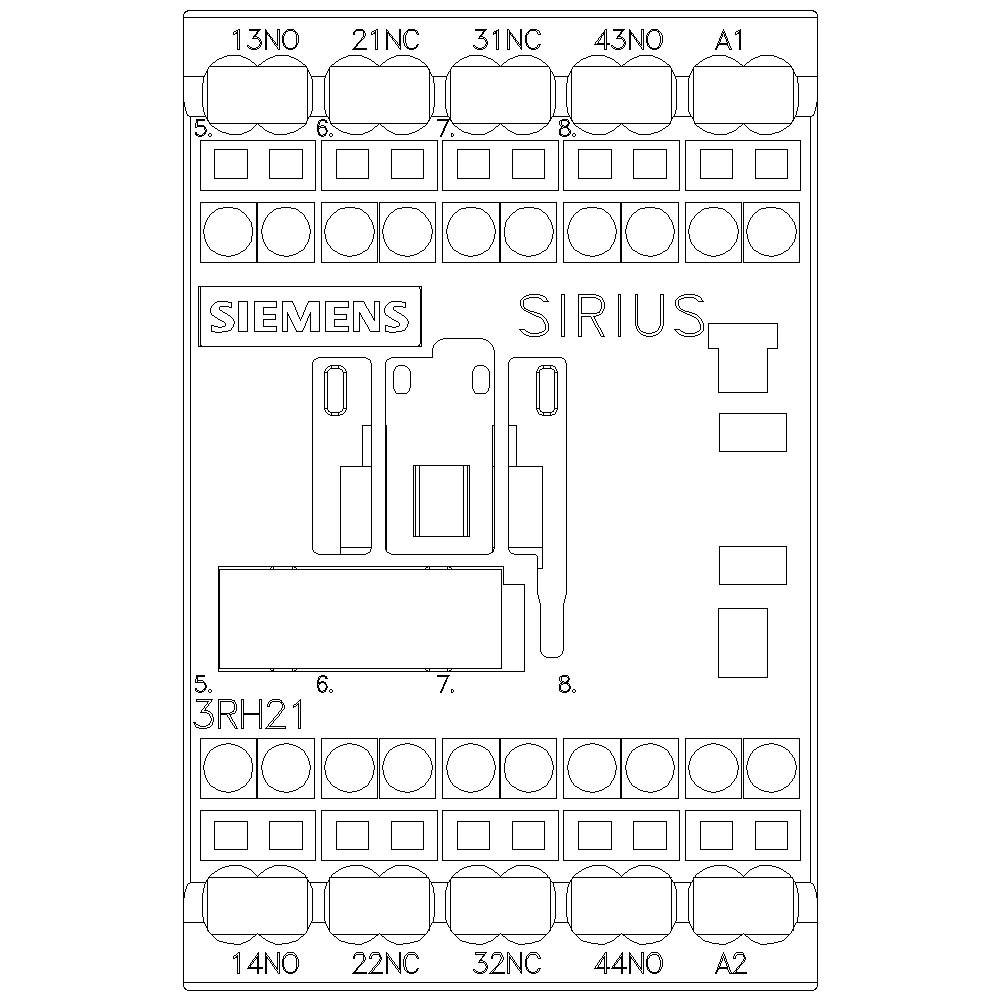

Siemens Sirius kapcsolókészülék csatlakozó kapcsokkal felül és alul, feliratok mint 13NO, 21NC; Modellszám 3RH21.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2122-2AN20

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 890 Ft / Darab)

18 890 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-2AN20

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 2 záró

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (max.): 220 V/AC

Vezérlő feszültség tartomány: 220 V/AC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1736328 Siemens 3RH2122-2AN20 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736328 Siemens 3RH2122-2AN20 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédérintkező, 2 S + 2 O, AC 220 V, 50/60 Hz, S00 méret, rugós csatlakozás SIRIUS 3RH2 segédkontaktor a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
