Siemens 3RH2122-2AP60 Segédvédelem 1 db vásárlása

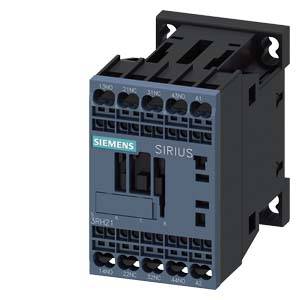

A Siemens SIRIUS védőrelé több csatlakozási sorkapcsot mutat az elektromos áramkörök vezérléséhez.

Hasonló kivitel

Egy nyitott vezérlőszekrény elektronikus komponenseket és kábelezéseket mutat, amelyek rendezett elrendezésben vannak szerelve.

A kép egy segédkapcsoló alkatrészek és csatlakozók diagramját mutatja, beleértve a zavarszűrő eszközöket, kék háttérben.

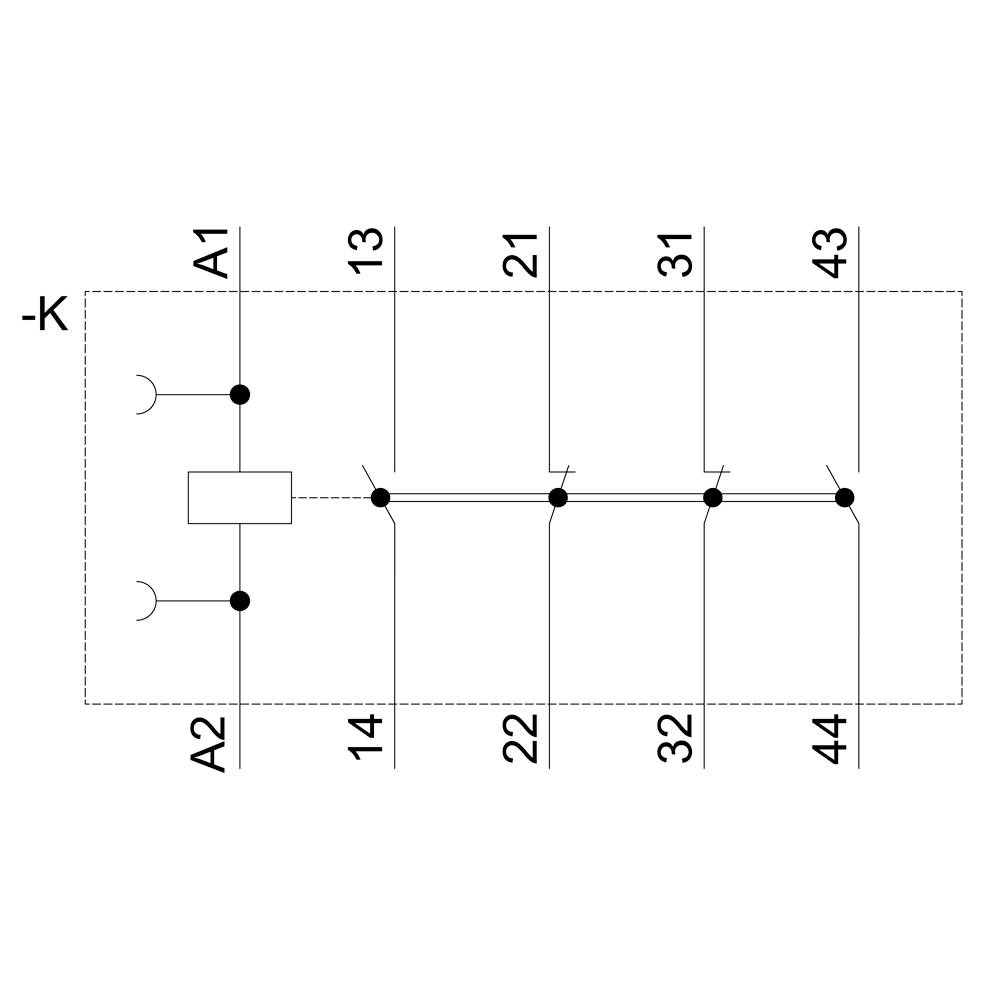

Négy párhuzamosan kötött vezeték elvi kapcsolási rajza A1-től 43-ig, kapcsolókkal összekötve.

Elektronikai alkatrész műszaki rajza. Háromoldalas nézet méretekkel. Elölnézet és oldalnézet részletes méreteket mutat.

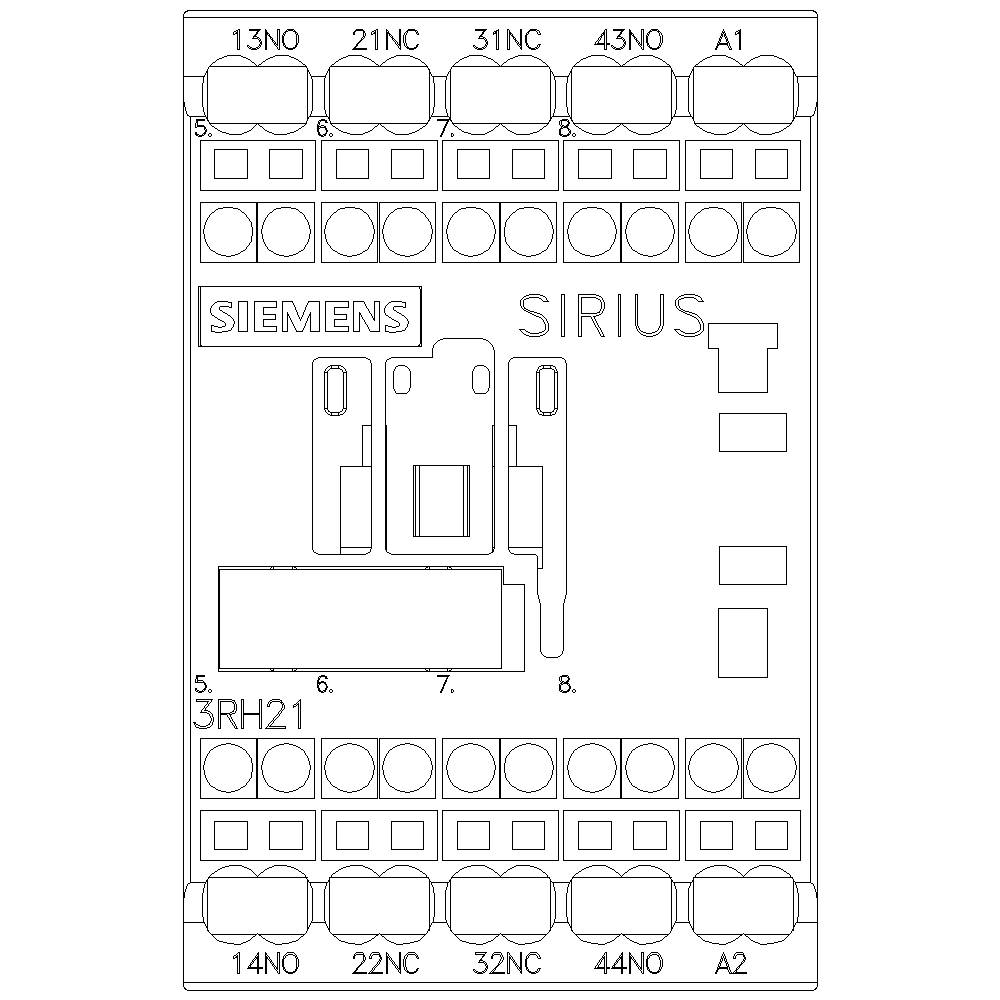

Egy Siemens SIRIUS kontaktor kapcsolási rajzának ábrázolása csatlakozókapcsokkal. A 3RH21 modellszám fel van tüntetve.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2122-2AP60

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 102 Ft / Darab)

18 102 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-2AP60

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 220 V/AC

Vezérlő feszültség (max.): 240 V/AC

Vezérlő feszültség tartomány: 220 - 240 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1736330 Siemens 3RH2122-2AP60 Segédvédelem 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736330 Siemens 3RH2122-2AP60 Segédvédelem 1 db

Leírás

Segédérintkező, 2 S + 2 O, AC 220 V, 50 Hz, 240 V, 60 Hz, S00 méret, rugós csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
