Siemens 3RH2122-2BE40 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

Egy fekete Siemens Sirius védelmi eszköz több csatlakozási lehetőséggel és feliratokkal vezérlési és védelmi alkalmazásokhoz.

Hasonló kivitel

Egy nyitott kapcsolószekrény különböző elektronikai alkatrészeket és vezetékezéseket mutat, több szinten rendezve.

A 'Védőrendszer' diagram olyan komponenseket mutat, mint a segéd-védőkapcsoló, funkcionális modulok és adapterek, amelyek elektromos áramkörök leírásához használatosak.

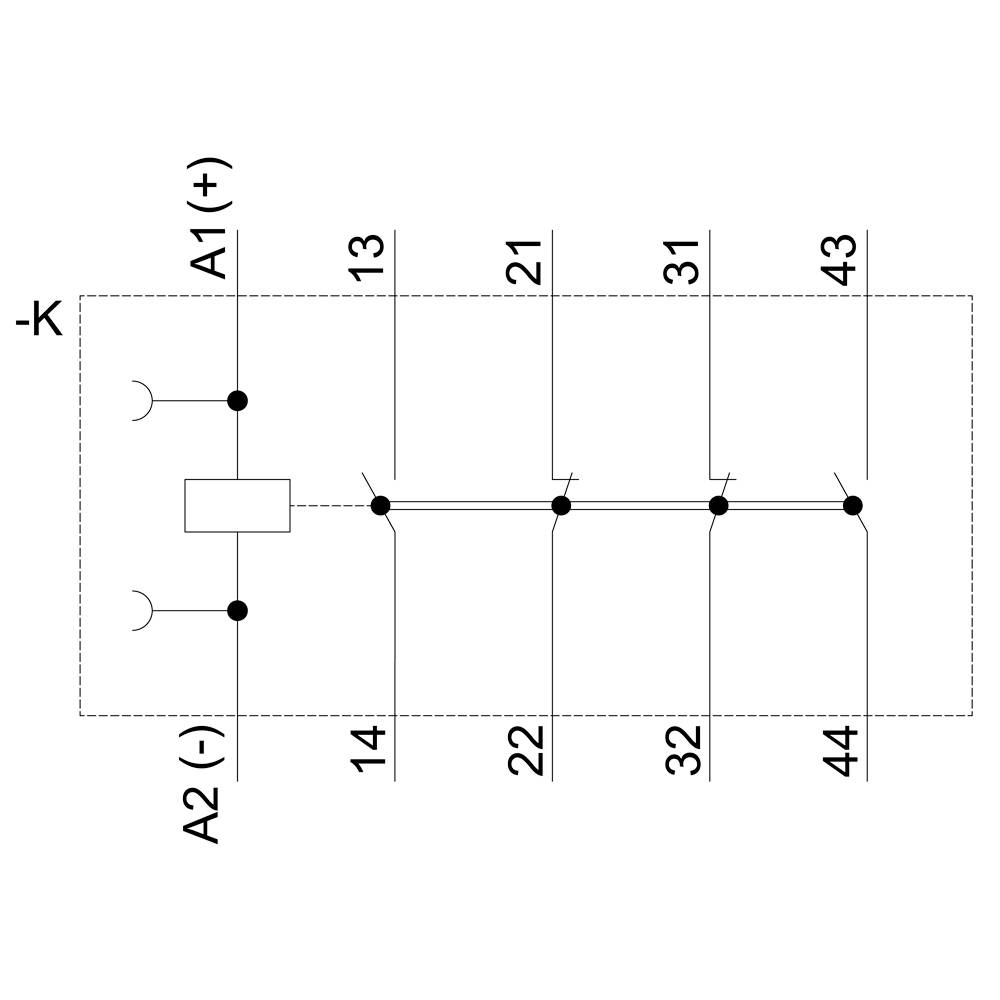

Elektromos kapcsolási rajz mutatja a relét tekercs csatlakozókkal A1 és A2. A 14, 22, 32, 44 érintkezők összekötve a 13, 21, 31, 43 érintkezőkkel.

Műszaki rajz egy elektronikai alkatrészről három nézetben: elölnézet, oldalnézet és felülnézet, méretezéssel ellátva.

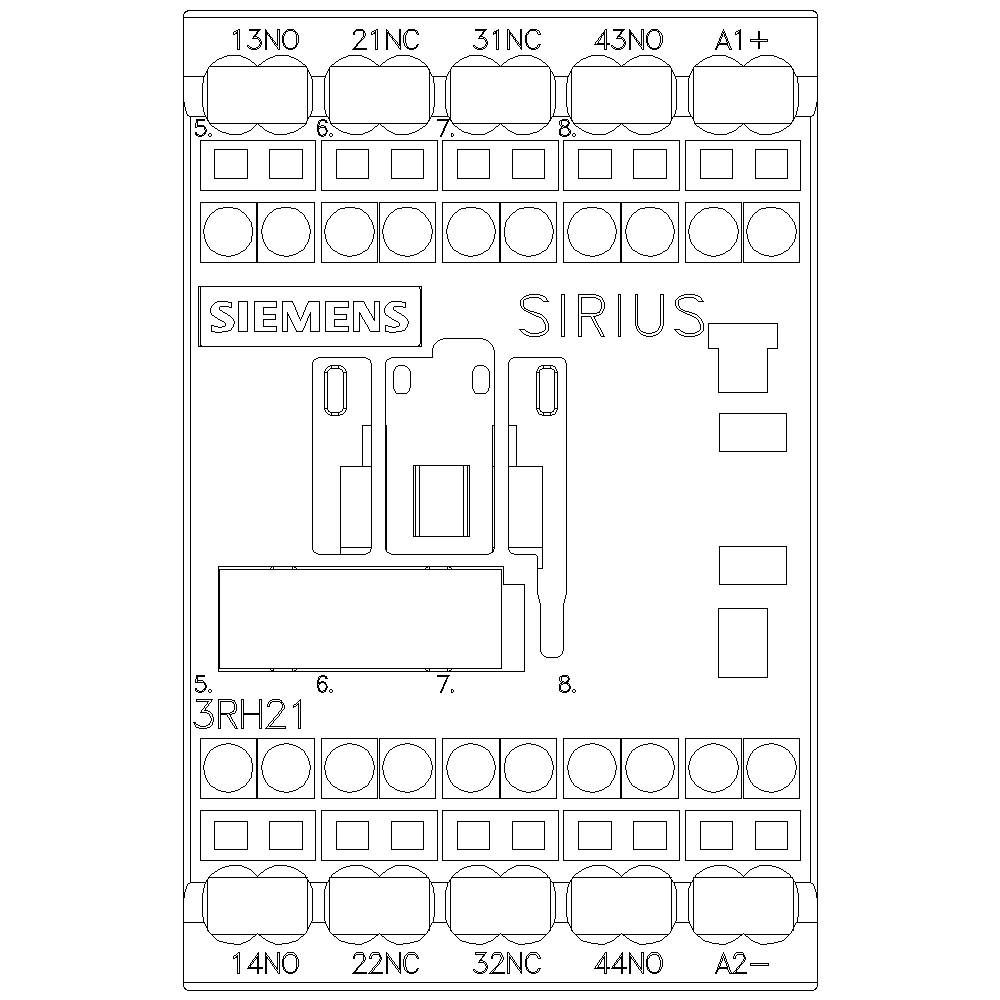

Siemens Sirius 3RH21 sorkapocs-kiosztási terv számozott csatlakozókkal és feliratokkal. A diagram elektromos bekötést mutat.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2122-2BE40

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 953 Ft / Darab)

14 953 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-2BE40

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 2 záró

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (max.): 60 V/DC

Vezérlő feszültség tartomány: 60 V/DC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1705108 Siemens 3RH2122-2BE40 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1705108 Siemens 3RH2122-2BE40 Segédvédelem 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 2 S + 2 O, 60 V DC, S00 méretű, rugós csatlakozó SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
