Siemens 3RH2122-2BW40 Segédvédelem Egyenáram átkapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens vásárlása

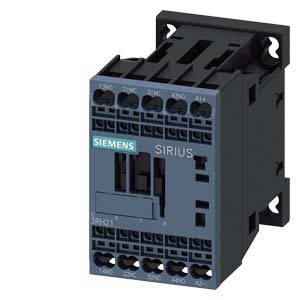

Egy fekete Siemens Sirius kontaktor, egy elektromos alkatrész elektromos terhelések vezérlésére kapcsolószekrényekben.

Hasonló kivitel

Egy nyitott elosztószekrény, amelyben különböző elektronikai alkatrészek és kábelek vannak több szinten rendezetten elhelyezve.

A segédlövész és a csatolási segédlövész áttekintése segédáramkörökhöz. A modulok telepítésének és konfigurálásának részletei.

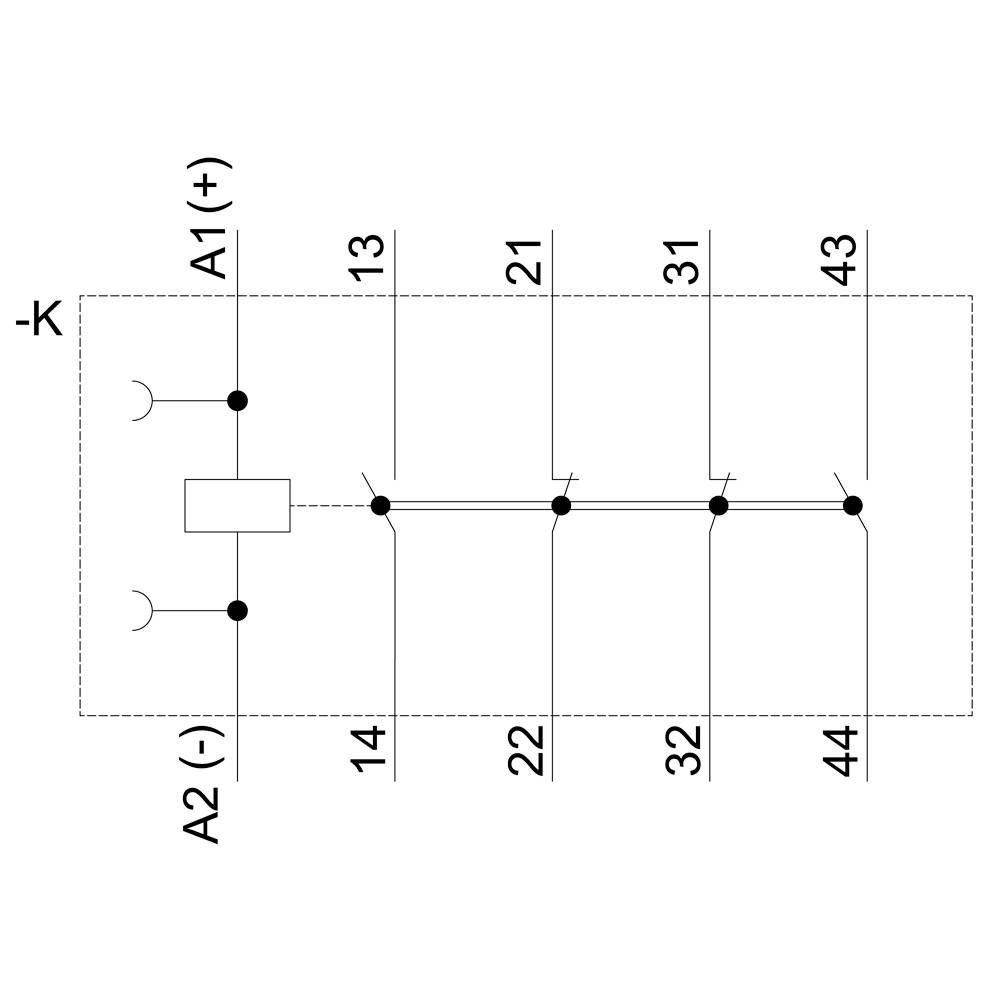

Elektromos kapcsolási rajz: A1(+) és A2(-) relétekercsel, négy kapcsolóérintkező: 14, 22, 32, 44; Bemenetek: 13, 21, 31, 43.

Elektroalkatrész műszaki rajza milliméteres méretekkel, amely elölnézetet, oldalnézetet és felülnézetet ábrázol. Tartalmazza a méretekre és csatlakozásokra vonatkozó adatokat.

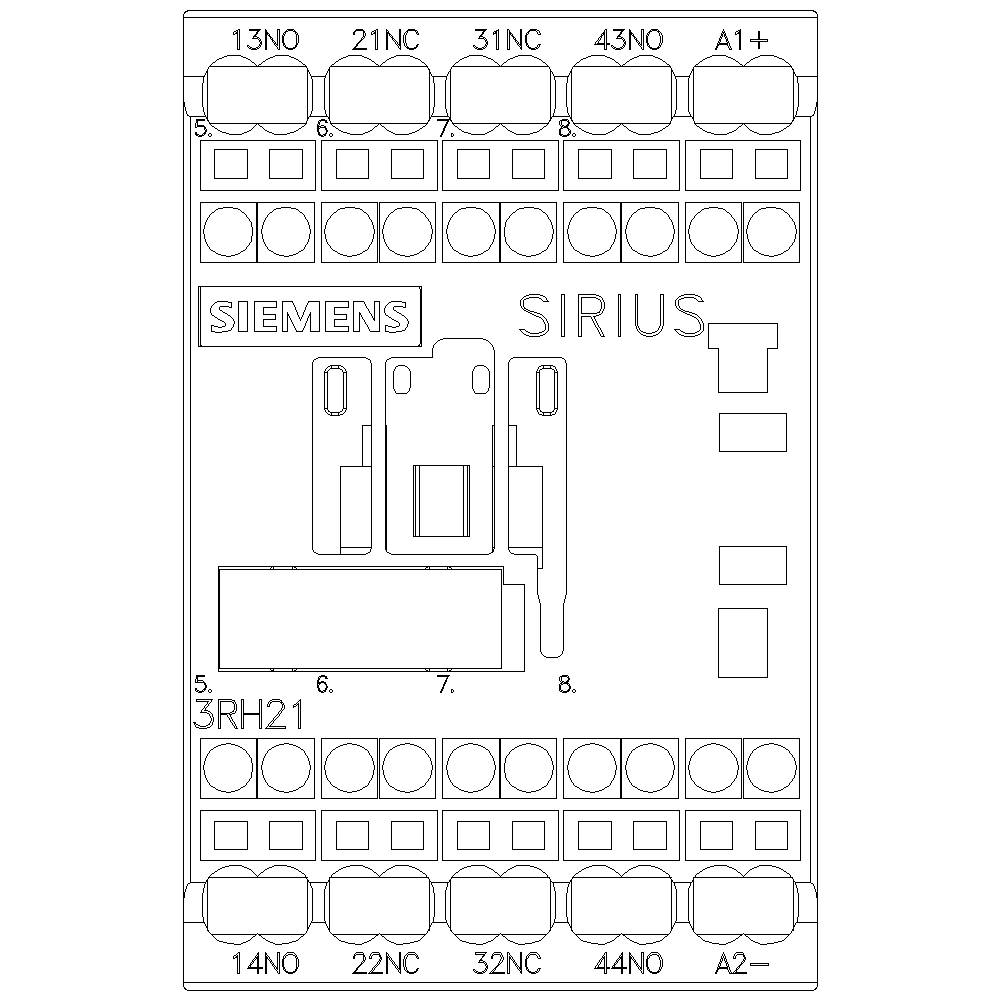

Egy Siemens SIRIUS kontaktor modul kapcsolási rajza csatlakozó kapcsokkal. Jelölések a különböző csatlakozásokhoz és vezetékekhez.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2122-2BW40

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-2BW40

Beépítési méret: S00

Pólusszám: 4 pólusú

Kapcsolás típus: Egyenáram átkapcsoló

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 48 V/DC

Vezérlő feszültség (max.): 48 V/DC

Vezérlő feszültség tartomány: 48 - 48 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1736336 Siemens 3RH2122-2BW40 Segédvédelem Egyenáram átkapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736336 Siemens 3RH2122-2BW40 Segédvédelem Egyenáram átkapcsoló Segédérintkezővel Alkalmas a következő márkához (relé): Siemens

Leírás

Segédérintkező, 2 S + 2 O, 48 V DC, S00 méret, rugós csatlakozás SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
