Siemens 3RH2122-2MB40-0KT0 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

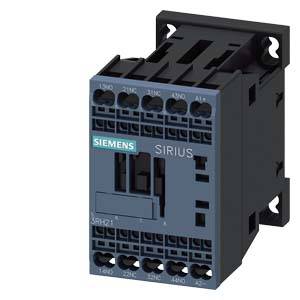

Egy Siemens Sirius sorozatú elektromos mágneskapcsoló, elölnézetben, csatlakozó kapcsokkal és vezérlőelemekkel.

Hasonló kivitel

Egy nyitott elosztószekrény több sorban elhelyezett elektronikai alkatrészekkel, kábelekkel és kapcsolókkal.

Segédlövészek és segédáramkörök tartozékainak diagramja, amely különböző modulokat és csatlakozási lehetőségeket mutat számozott jelmagyarázattal.

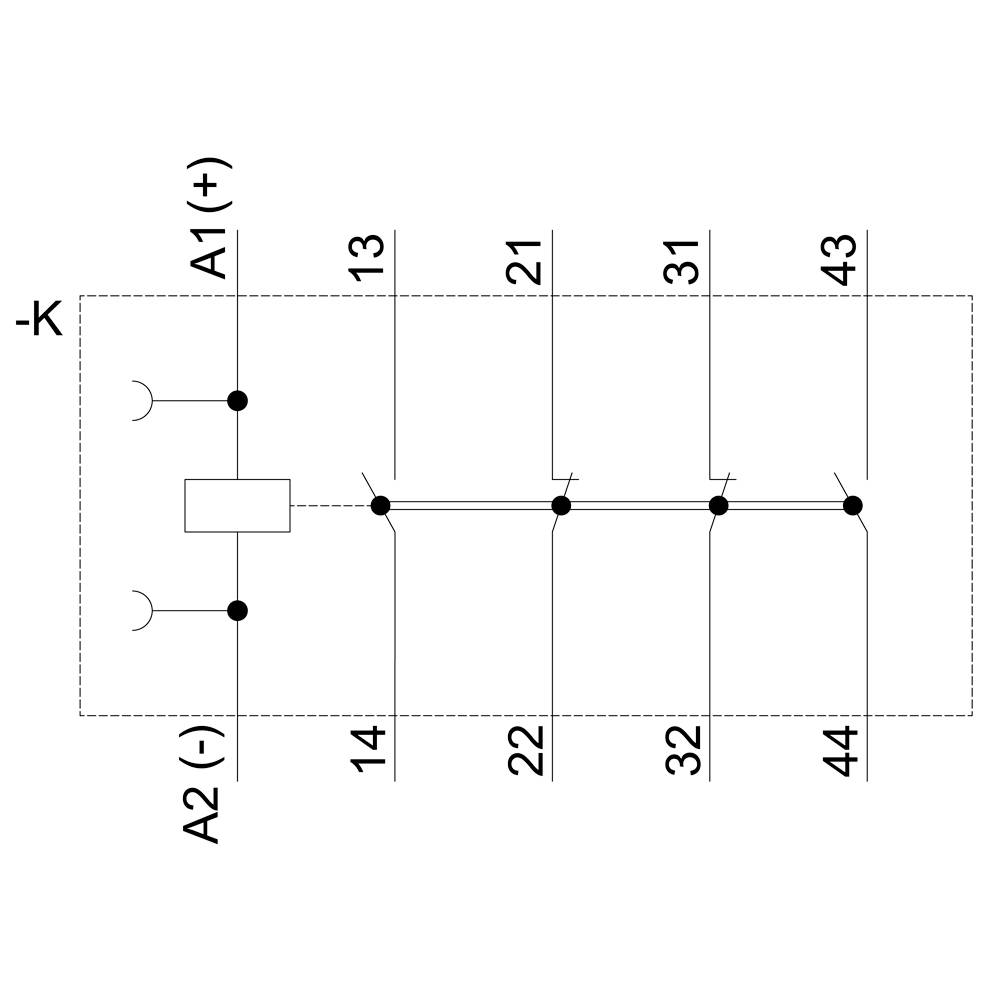

'Relé kapcsolási rajz szimbólumokkal és érintkezőkkel: A1(+), A2(-) tekercs érintkezőkhöz; 13, 21, 31, 43 és 14, 22, 32, 44 kapcsoló érintkezőkhöz.'

Egy eszköz műszaki rajza három nézetben; elölnézet feliratokkal, oldalnézet méretekkel és részletes felülnézet.

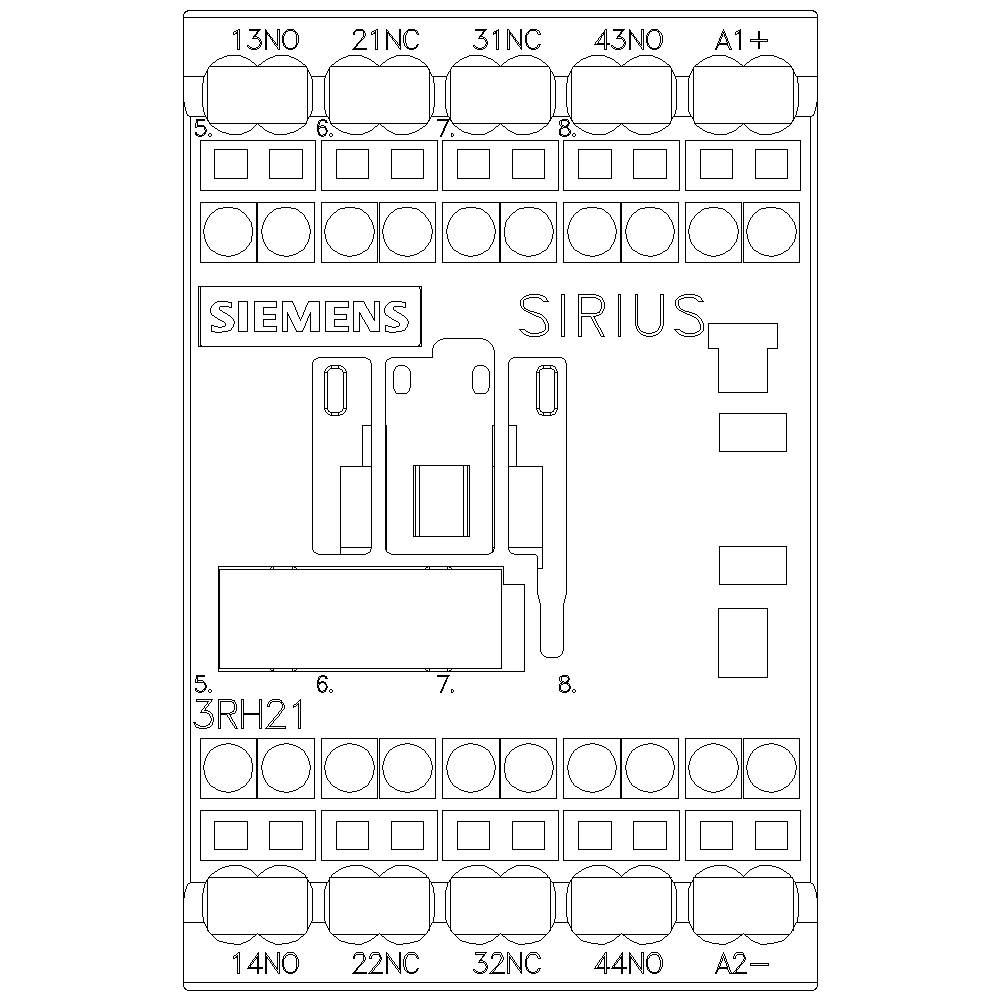

A Siemens SIRIUS 3RH21 kontaktor csatlakozóinak kiosztása, számozott csatlakozási pontokkal különböző vezérlőkörök számára, beleértve a modulbetétet.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2122-2MB40-0KT0

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-2MB40-0KT0

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 20.4 V/DC

Vezérlő feszültség (max.): 44.4 V/DC

Vezérlő feszültség tartomány: 20.4 - 44.4 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1736364 Siemens 3RH2122-2MB40-0KT0 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736364 Siemens 3RH2122-2MB40-0KT0 Csatoló védőrelé Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 2 S + 2 Ö DC 24 V, 0,85 ... 1.85 * USA, S00 méret, rugós csatlakozással SIRIUS 3RH2 kapcsoló segédérintkező a vezérlőáramkörben lévő vezérlőjelek kapcsolásához, közvetlen kapcsolódással az elektronikus vezérléshez. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
