Siemens 3RH2122-2QB40 Csatoló védőrelé 2 záró Varisztorral darab 1 db vásárlása

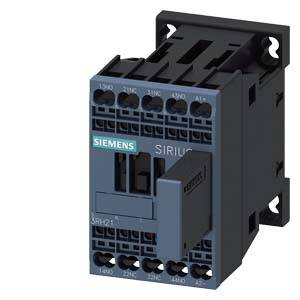

Egy fekete Siemens SIRIUS kontaktor, egy elektromos kapcsolókészülék látható. Az elölnézet mutatja a csatlakozókat és a cég logóját.

Hasonló kivitel

Ipari vezérlőszekrény nyitott ajtóval, amely különféle elektromos alkatrészekkel és vezérlési célú kábelekkel van megtöltve.

Segédérintkező és kisegítő segédérintkező segédáramkörökhöz, amely különböző kapcsolókészülék-komponenseket, LED-adaptereket és terhelésleválasztó kapcsolókat mutat be.

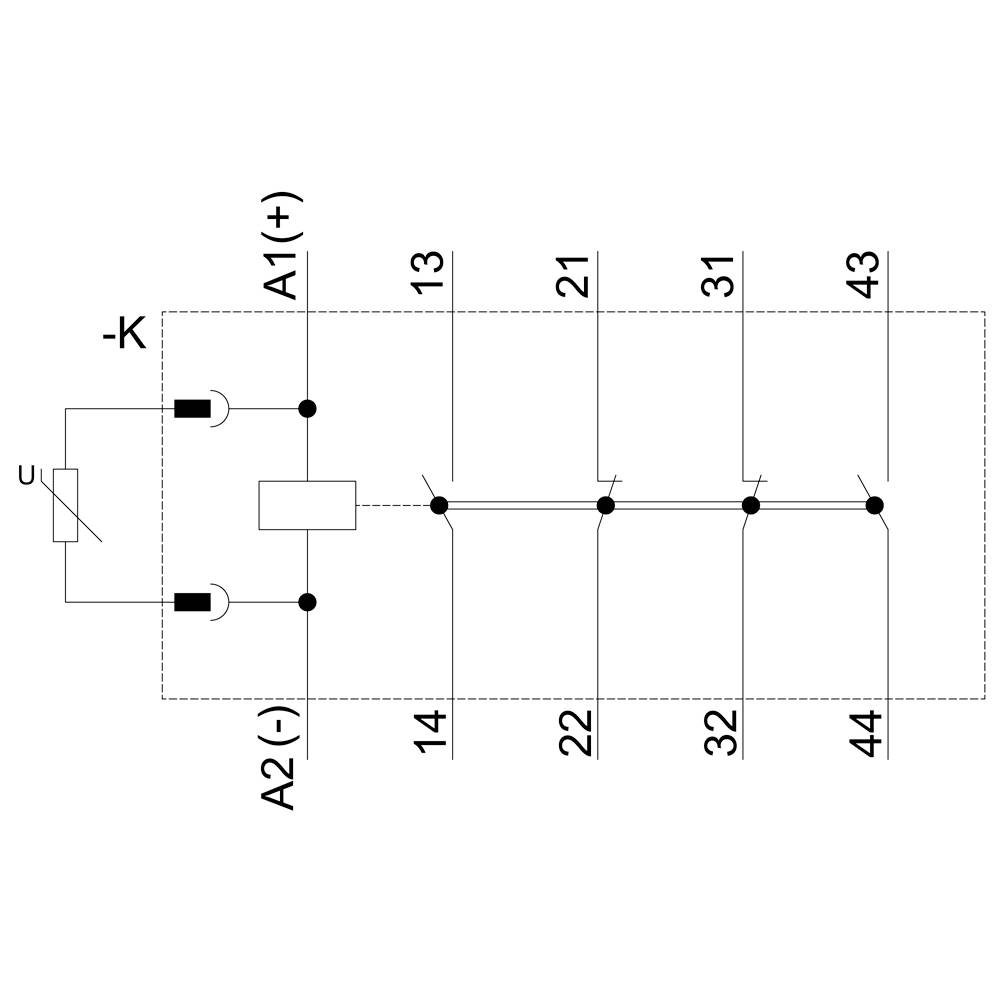

A kapcsolási rajz egy tekercset mutat, A1 (+) és A2 (-) csatlakozóval, valamint egy sor összekapcsolt kapoccsal: 13, 21, 31, 43, 14, 22, 32, 44.

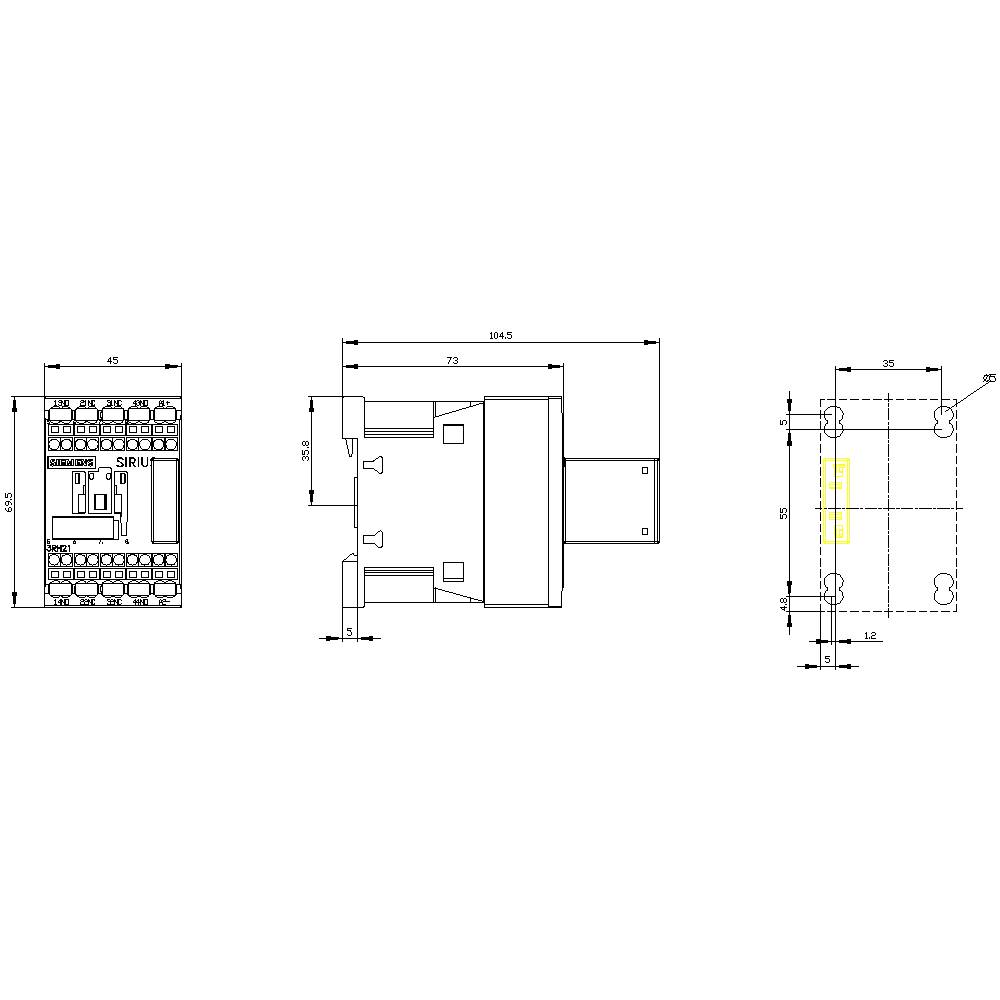

Egy elektromos kapcsoló műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet, pontos méretmegadásokkal.

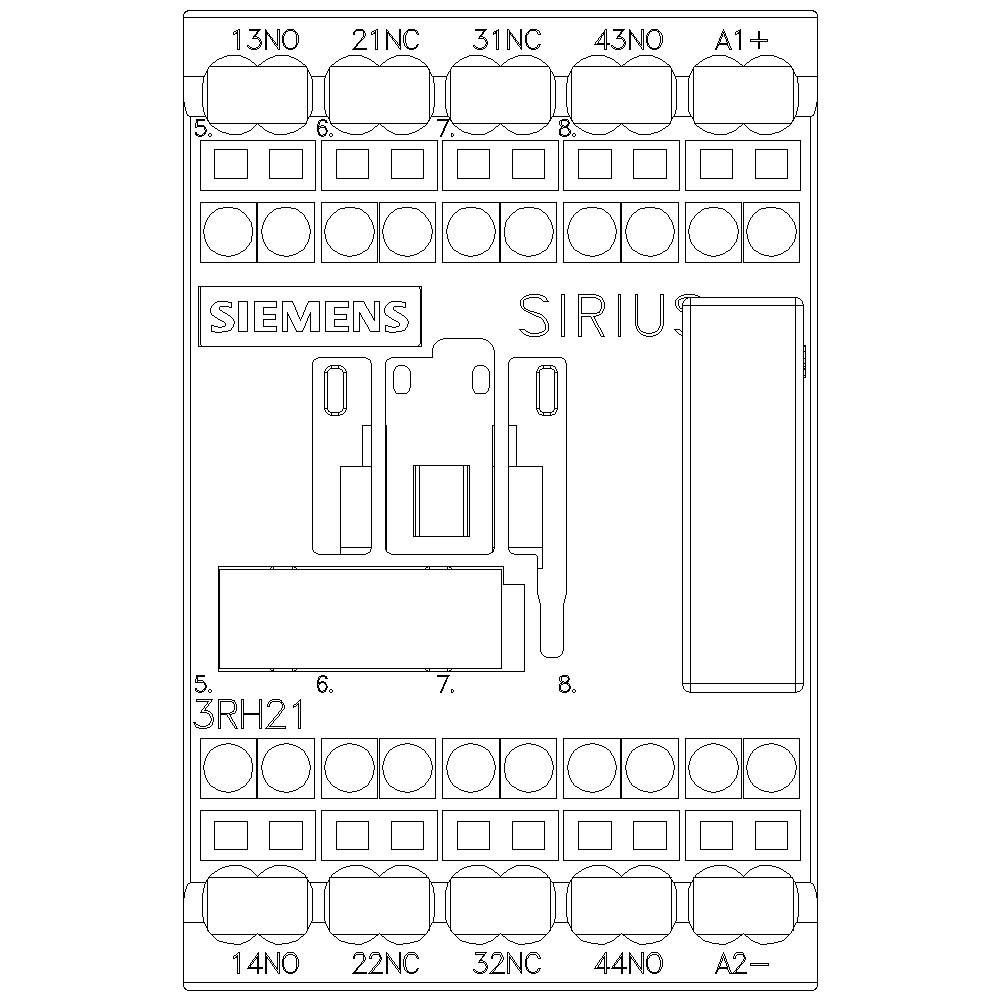

A 'Siemens Sirius 3RH21' vezérlési komponens, amely mutatja a csatlakozókapcsokat és az áramköri elrendezést a vezérlőkörök szerelésének és bekötésének céljából.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2122-2QB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-2QB40

Beépítési méret: S00

Érintkező típus: 2 záró

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 16.8 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 16.8 - 30 V/DC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1745078 Siemens 3RH2122-2QB40 Csatoló védőrelé 2 záró Varisztorral darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745078 Siemens 3RH2122-2QB40 Csatoló védőrelé 2 záró Varisztorral darab 1 db

Leírás

Segédérintkező, 2 S + 2 Ö, 24 V DC, 0,7 ... 1,25 * USA, varisztorral csatlakoztatva, S00 méretű, rugós csatlakozással SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramköreinek az elektronikus vezérléshez történő közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
