Siemens 3RH2122-2SB40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

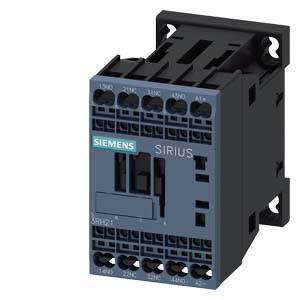

Siemens SIRIUS kontaktor, egy többcsatlakozós elektromos kapcsolókészülék, négyzet alakú kivitelben, ipari alkalmazásokhoz.

Hasonló kivitel

Egy nyitott kapcsolószekrény elektromos alkatrészek és kábelek elrendezését mutatja. Elsősorban szürke fémváz és átlátszó ajtó látható.

A segédkapcsolók és csatolókapcsolók kábelezési diagramja segédáramkörök különböző funkciómoduljaival és adapter csatlakozóhelyeivel.

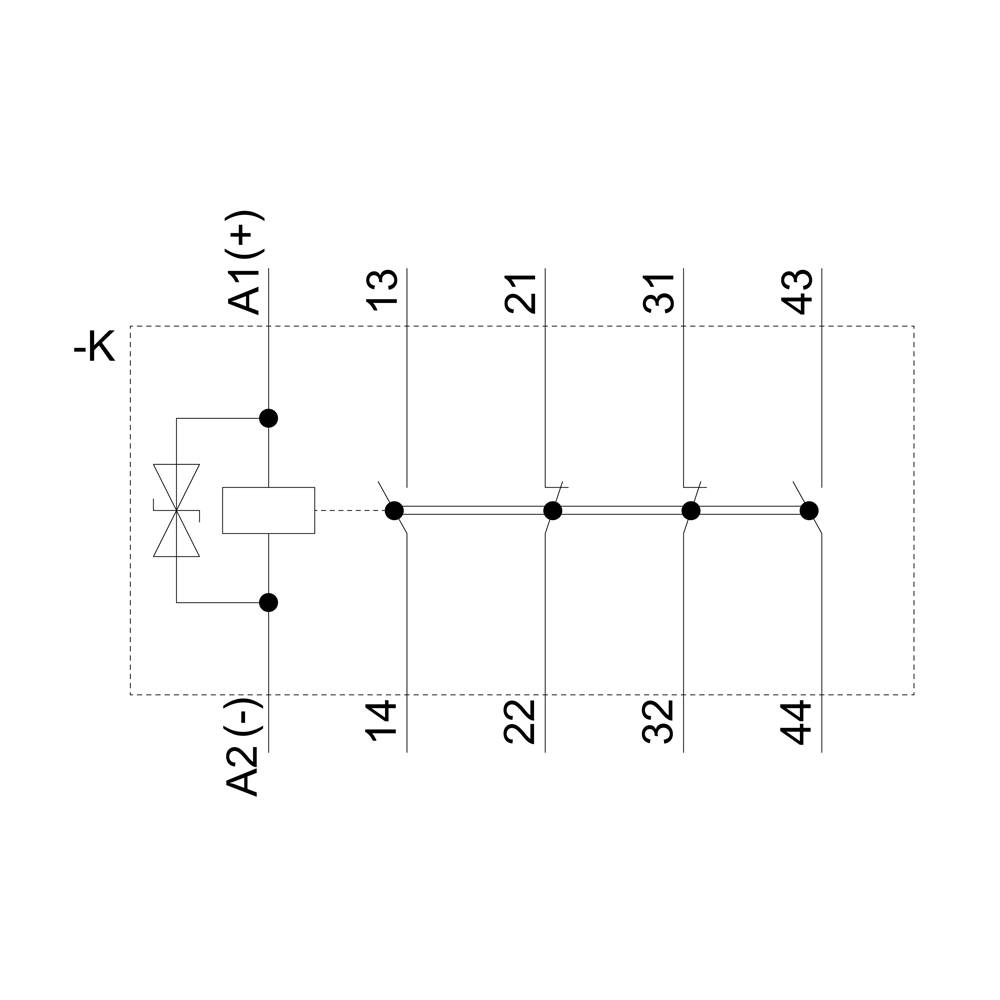

Relé sematikus rajza: A1(+) és A2(-) tekercs csatlakozók, 13/14, 21/22, 31/32, 43/44 érintkezők. Funkcionális összekötő vonalak.

Egy elektromos kapcsoló műszaki rajza elöl-, oldal- és felülnézetben, méretezéssel ellátva.

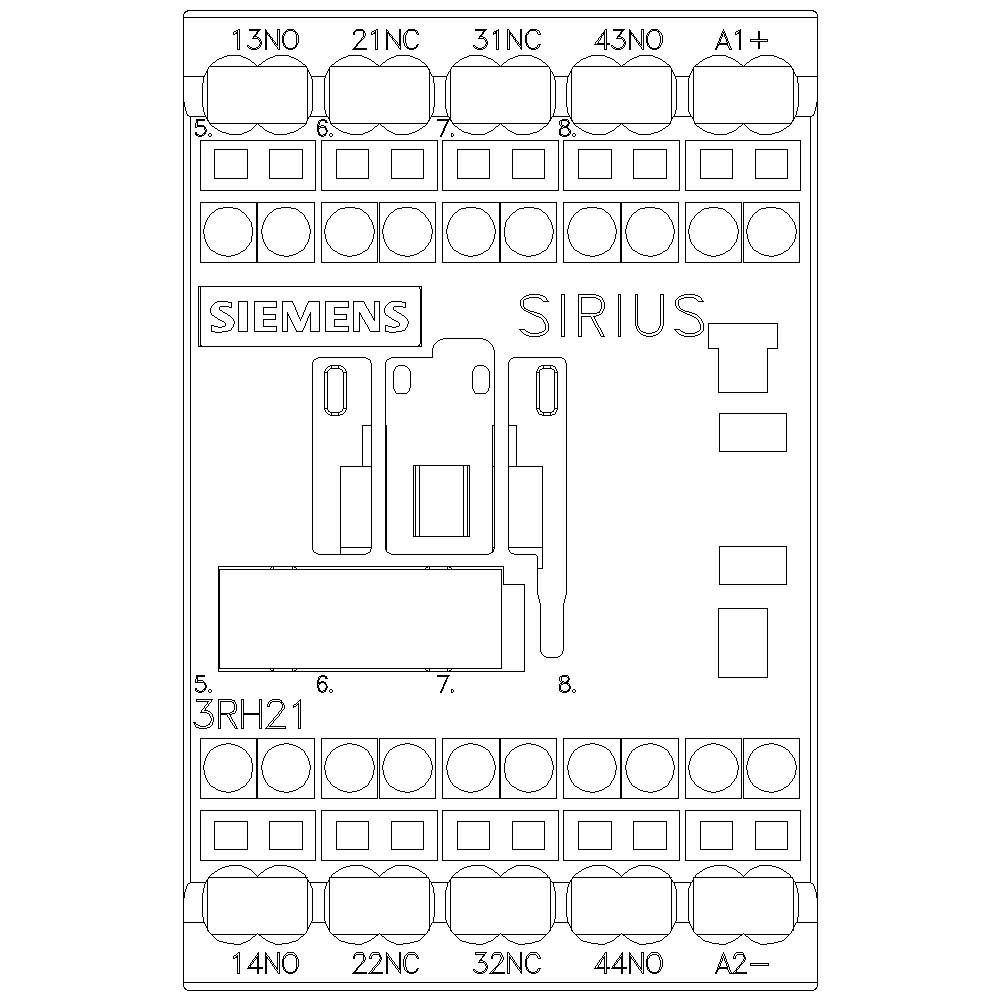

A 'Siemens Sirius 3RH21' kapcsolási rajza a villamos csatlakozók sorkapocs-kiosztását mutatja.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2122-2SB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2122-2SB40

Beépítési méret: S00

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Jellemzők: Védődiódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1736365 Siemens 3RH2122-2SB40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736365 Siemens 3RH2122-2SB40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 2 S + 2 Ö, 24 V DC, 0,85 ... 1,85 * USA, szupresszoros diódával integrálva, S00 méretű, rugós terhelésű csatlakozó SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramköreinek az elektronikus vezérléshez történő közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
