Siemens 3RH2122-2XF40-0LA2 Segédvédelem Varisztorral Alkalmas a következő márkához (relé): Siemens önálló 1 db vásárlása

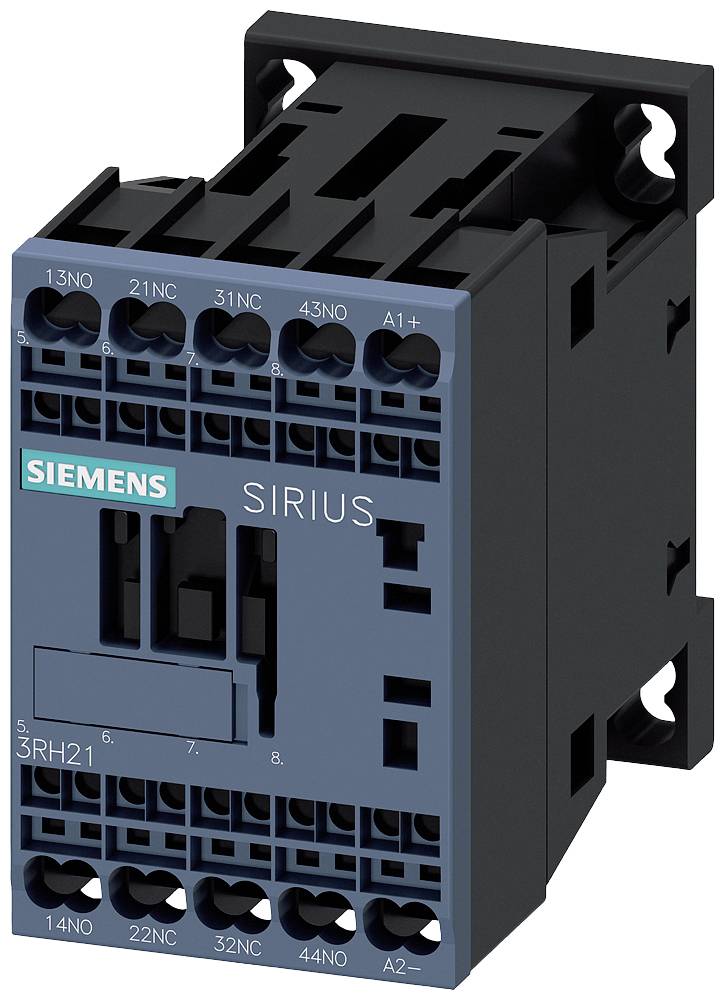

Egy fekete-kék Siemens SIRIUS kontaktor több csatlakozóval, az elülső oldalán látható '3RH21' modellszámmal.

Hasonló kivitel

Egy nyitott elosztószekrény, amelyben különböző elektromos komponensek és kábelek találhatók, több szinten rendezetten elhelyezve.

A diagram bemutatja a segédlövészek és segédlövész-támogatók felépítését és komponenseit. Tartalmazza a vezetékeket és a tartozékokat.

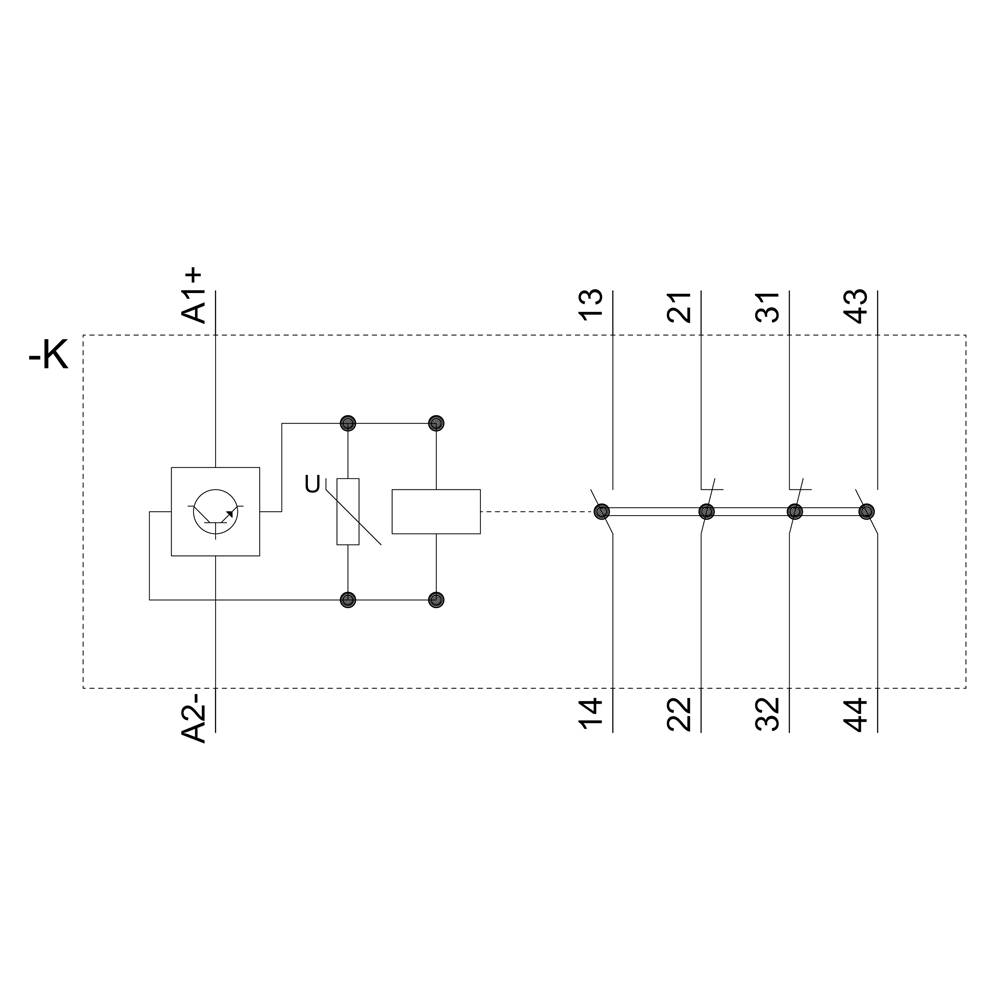

A kapcsolási rajz egy relét mutat tekercsel (A1+, A2-) és váltóérintkezőkkel (13-14, 21-22, 31-32, 43-44). Elektromos vezérlési diagram.

Műszaki rajz egy kapcsolóról, elölnézeti, oldalnézeti és alaprajzi nézetekkel. A méretezések és rögzítési pontok fel vannak tüntetve.

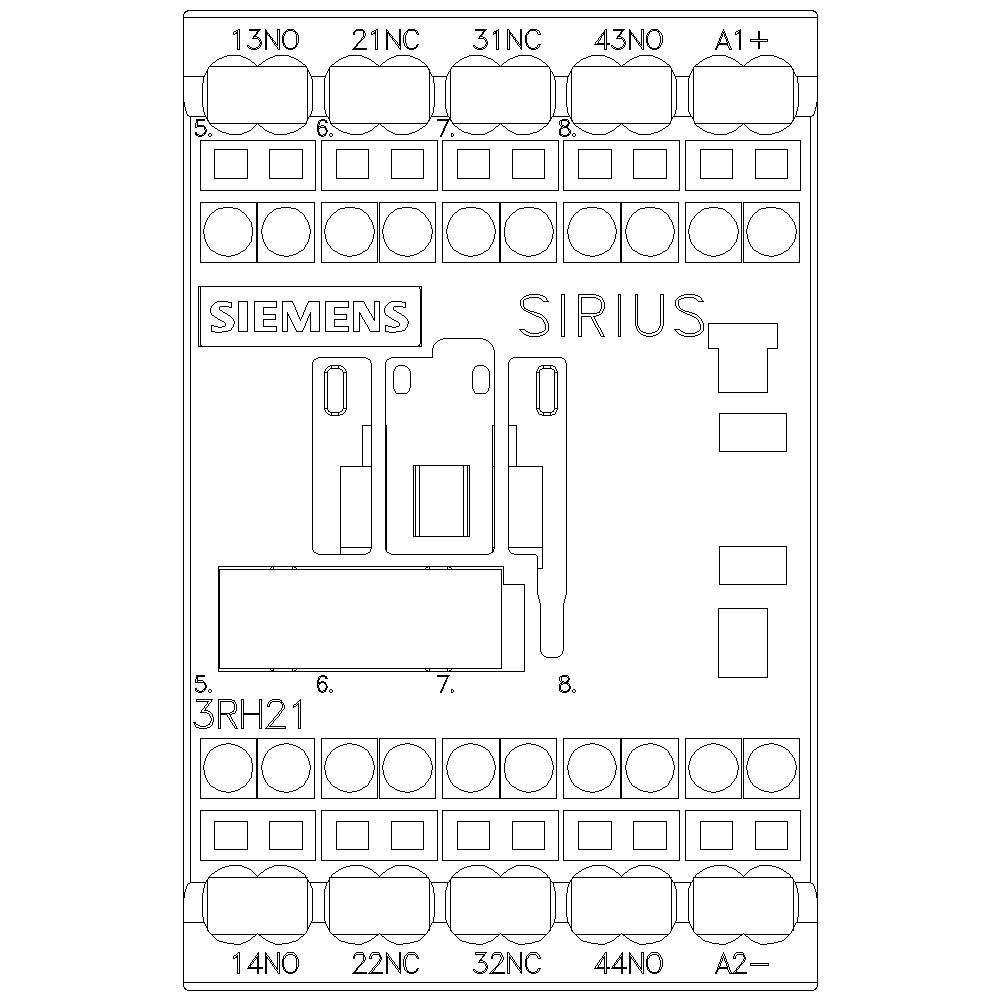

A Siemens SIRIUS relé modul ábrázolása különböző számozott csatlakozókkal és csatlakozó-jelölésekkel a huzalozáshoz.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

önálló

Gyártói szám

3RH2122-2XF40-0LA2

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (24 402 Ft / Darab)

25 976,38 Ft

-6 %

24 402 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: önálló

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-2XF40-0LA2

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 72 V/DC

Vezérlő feszültség (max.): 125 V/DC

Vezérlő feszültség tartomány: 72 - 125 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1736369 Siemens 3RH2122-2XF40-0LA2 Segédvédelem Varisztorral Alkalmas a következő márkához (relé): Siemens önálló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736369 Siemens 3RH2122-2XF40-0LA2 Segédvédelem Varisztorral Alkalmas a következő márkához (relé): Siemens önálló 1 db

Leírás

Segédérintkező a 2S + 2NC, DC 72-125V, 0,7 ... 1,25 * USA-hoz, beépített varisztorral, S00 méretű, rugós csatlakozással SIRIUS 3RH2 segédkontaktor alkalmas PLC kimenetekhez a vezérlőáramkör vezérlőáramköreinek nagyfrekvenciájú ingadozásaival Vezérlési feszültségek extrém körülmények között, pl. Vasúti alkalmazásokhoz. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. Ezt a változatot a keményebb környezeti feltételek mellett hosszabb működési és hőmérsékleti tartomány jellemzi. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
