Siemens 3RH2131-1AP00 Védő 3 záró 230 V/AC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

Nyitott ajtajú szerverszekrény, amelyben rendezett elektronikai alkatrészek és hálózatkezelésre, valamint adatkommunikációra szolgáló kábelek láthatók.

Felhasználási példa

A segédkapcsoló rendszer komponenseinek diagramja, amely különböző modulokat, azok csatlakozóit és a hozzájuk tartozó adaptereket mutat egy áramkörben.

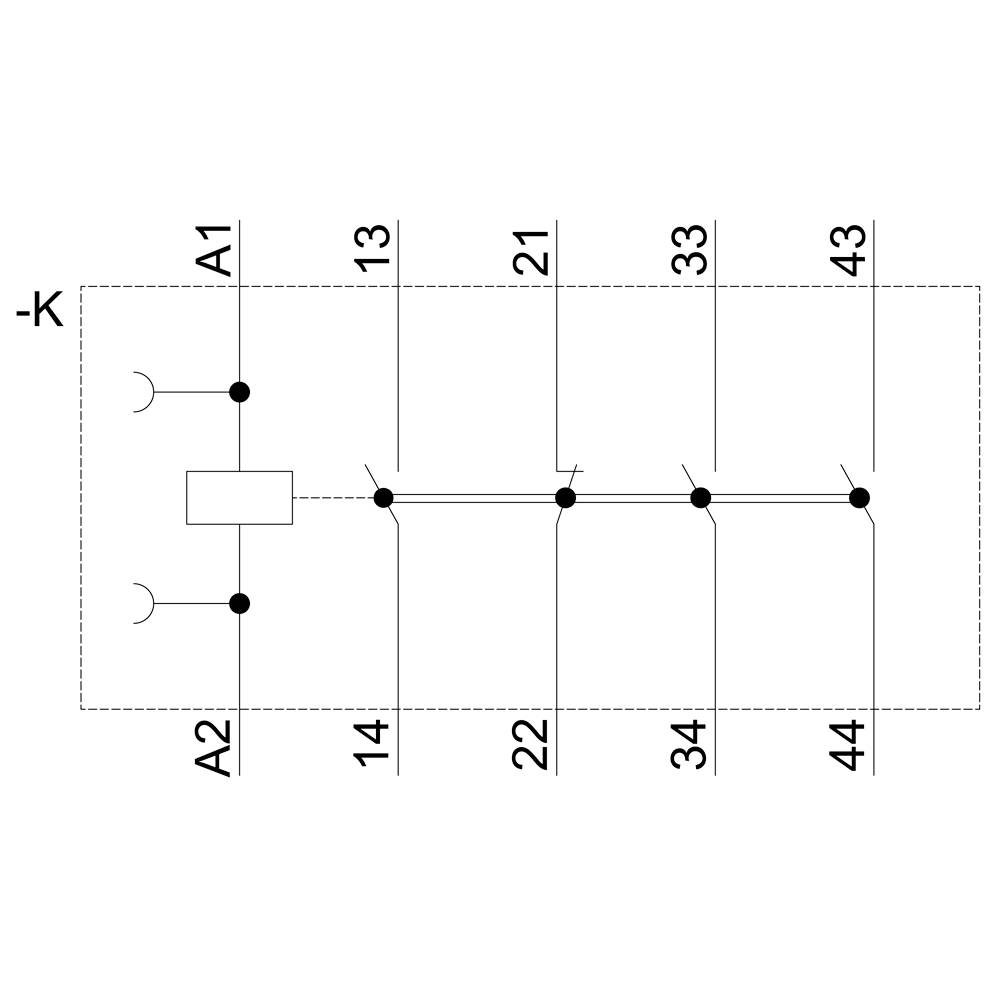

A kapcsolási rajz egy relés logikát mutat, A1 és A2 tekercskivezetésekkel, négy kapcsolópárral a 14-44 tartományban. Elektromos vezérlési diagram.

Egy elektromos alkatrész műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. Méretek milliméterben megadva.

Siemens Sirius 3RH21 elektromos kapcsolókészülék. A felső oldala kapcsolási rajzokat és csatlakozó sorkapcsokat mutat. Vezérlési alkalmazásokhoz használatos.

1/5

Felhasználási példa

Termék típus

Védő

Pólusszám

4 pólusú

Névleges feszültség

230 V/AC

Terhelési áram

10 A

Csatlakozó

Csavaros kapocs

Adatlap (PDF)

Szállítás: 10. 12. H.

10 db

Szám

Összesen (14 953 Ft / Darab)

14 953 Ft

ÁFA nélkül

Már csak 10 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kontaktor, 3 S + 1 NC, AC 230 V, 50/60 Hz, S00 méret, Csavaros csatlakozású SIRIUS 3RH2 kontaktorrelé a vezérlőjelek kapcsolására a vezérlőáramkörben. A SIRIUS 3RH2 kontaktorrelék szabványos csatlakozási megjelöléssel, megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikációval több kiegészítő áramkör egyidejű kapcsolása lehetséges. Az összes érintkező biztonsági alkalmazásokhoz kényszerüzemben áll rendelkezésre, SUVA változatként is. A kontaktorrelék éghajlat-biztosak, nagy érintkezési megbízhatósággal és megfelelő jóváhagyásokkal (pl. IEC és UL / CSA) világszerte alkalmazhatók. Kaphatók váltakozó áramú vagy egyenáramú üzemmódban, csavaros vagy rugós technológiával. A kontaktorrelék alapváltozata 4 pólusú, és bepattintható segédkapcsoló blokkokkal 8 pólusig bővíthető. A 3RT2 kontaktorok széles választéka az S00 - S3 méretekhez használható a 3RH2 kontaktor relékhez is. A 3RH2 kontaktorrelék helyettesítik a bevált 3RH1 sorozatot. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Termék típus: Védő

Gyártói szám: 3RH2131-1AP00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 3 záró
1 nyitó

Névleges feszültség: 230 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Tartós áram (max.): 10 A

Terhelési áram: 10 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 3.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 230 g

: 3

: 1

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Screw connection

: AC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1431144 Siemens 3RH2131-1AP00 Védő 3 záró 230 V/AC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431144 Siemens 3RH2131-1AP00 Védő 3 záró 230 V/AC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Mágneskapcsoló, 3 záró + 1 nyitó, AC 230 V, 50/60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló a vezérlőjelek kapcsolására a vezérlő áramkörben.
A SIRIUS 3RH2 kontaktorrelék szabványos csatlakozókijelölésekkel és megbízható, időtakarékos csatlakozástechnikával rendelkeznek. A kimenetek duplikálása lehetővé teszi több segédáramkör egyidejű kapcsolását. Minden érintkező SUVA változatban is kapható, pozitív útmutatással biztonsági alkalmazásokhoz. A kontaktorrelék klímaállóak, nagy érintkezési megbízhatósággal rendelkeznek, és a megfelelő engedélyeknek (pl. IEC és UL/CSA) köszönhetően világszerte használhatók.
AC vagy DC működéssel, csavaros vagy rugós technológiával kaphatók. A kontaktorrelék alapkivitele 4 pólusú, és rápattintható segédkapcsolók segítségével 8 pólusúra bővíthető.
Az S00-S3 méretű 3RT2 kontaktorok széleskörű tartozékválasztéka a 3RH2 kontaktorrelékhez is használható.
A 3RH2 kontaktorrelék a bevált 3RH1 sorozatot váltják fel.
Egyszerű, hatékony, mindig naprakész – a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
