Siemens 3RH2131-1BP40 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

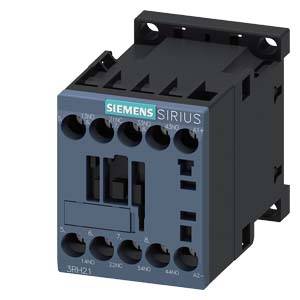

A kép egy Siemens SIRIUS kontaktort mutat, amely egy elektromos kapcsolóelem motorok vezérlésére ipari alkalmazásokban.

Hasonló kivitel

Egy nyitott elosztószekrény rendezett elrendezésben mutatja a kábeleket és elektromos komponenseket, amelyeket ipari vezérlőrendszerekhez használnak.

Kapcsolási rajz segédérintkezők és segédkapcsolók bekötéséhez, beleértve a funkciómodulokat és LED-kijelzők adaptereit.

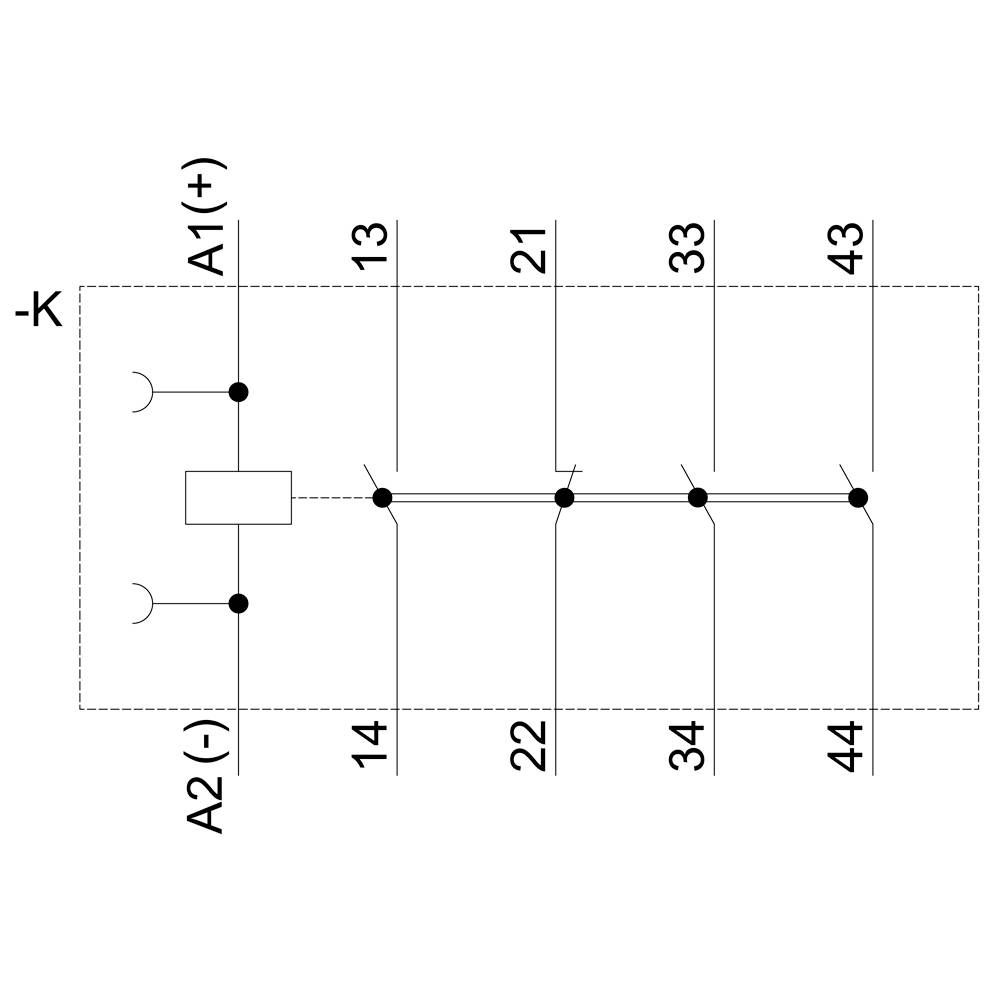

Relé kapcsolási rajza: A1 (+), A2 (-) tekercselés, 13-14, 21-22, 33-34, 43-44 érintkezők feltüntetve. Áramkör köti össze az érintkezőket a tekercs segítségével.

Elektronikai modul műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet méretekkel ellátva.

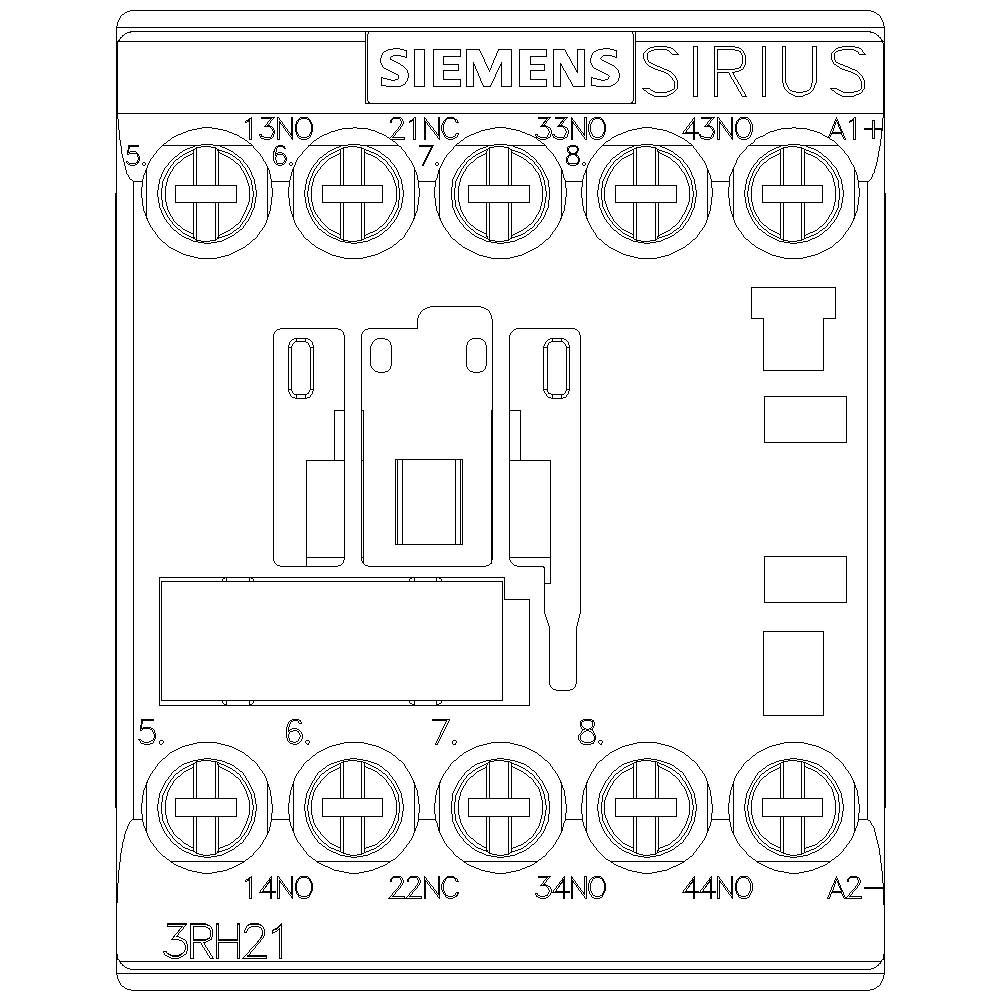

Ez a kép egy Siemens Sirius relét mutat, amelynek felső oldalán a 13, 21, 33, 43 és A1 csatlakozók, alsó oldalán pedig a 14, 22, 34, 44 és A2 csatlakozók találhatók.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csomagolás

darab

Gyártói szám

3RH2131-1BP40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 953 Ft / Darab)

14 953 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2131-1BP40

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (max.): 230 V/DC

Vezérlő feszültség tartomány: 230 V/DC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1736392 Siemens 3RH2131-1BP40 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736392 Siemens 3RH2131-1BP40 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 3 S + 1 O, 230 V DC, S00 méret, csavaros csatlakozás SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
