Siemens 3RH2131-1JB40 Csatoló védőrelé 1 nyitó, 3 záró Diódával darab 1 db vásárlása

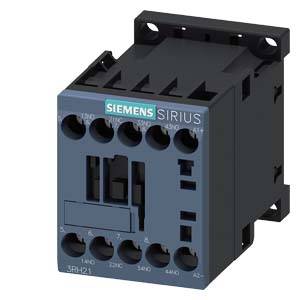

Egy Siemens Sirius kontaktor, 3RH1211-es modell, fekete színben, elektromos kapcsolótáblákhoz. Alkalmazható vezérlési és automatizálási rendszerekben.

Hasonló kivitel

Egy nyitott elosztószekrény különböző elektromos készülékekkel, kábelekkel és kapcsolókkal, ipari felhasználásra rendezetten elhelyezve.

A diagram bemutatja a segédáramkörök kapcsolóművét, beleértve a mágneskapcsolót, a funkcionális modult, a terhelésleválasztó kapcsolót és a tartozékokat.

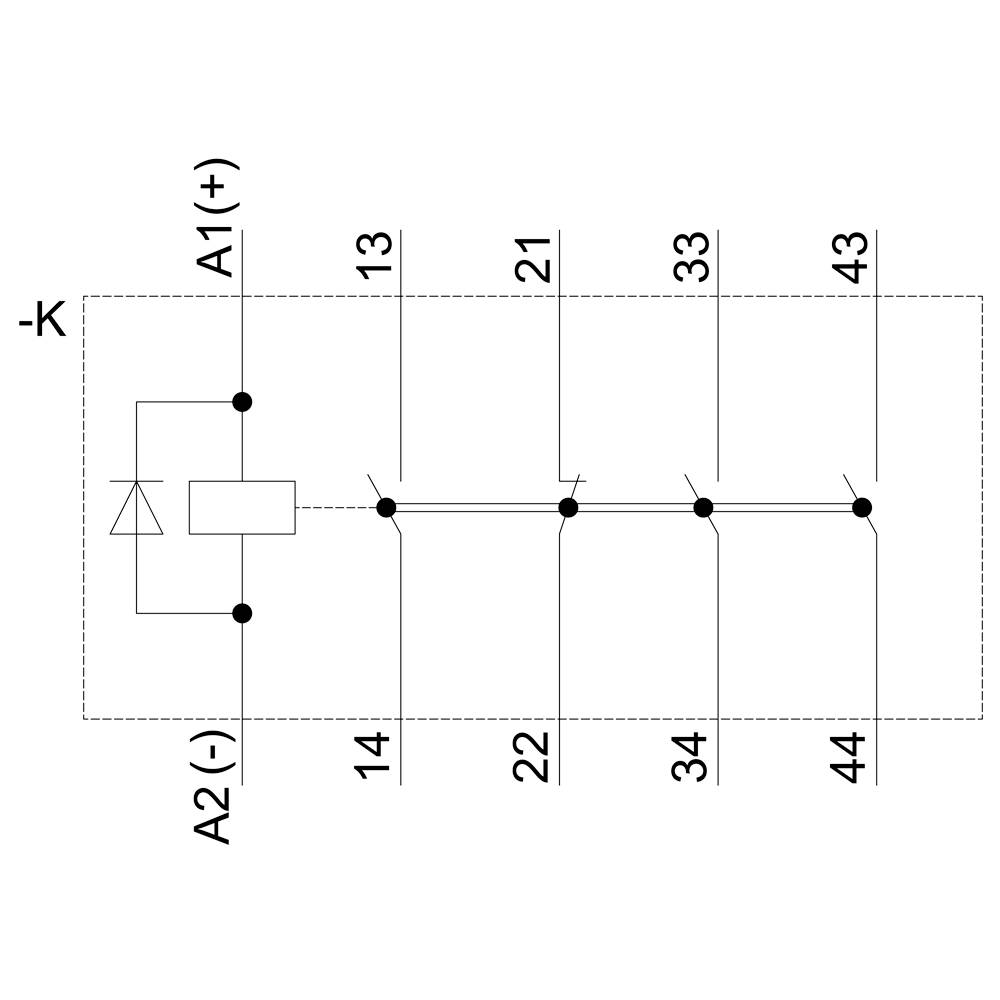

Elektromos kapcsolási rajz egy relé tekercsről, négy kapcsolóérintkezővel, A1, A2, 13, 14, 21, 22, 33, 34, 43, 44 jelölésű csatlakozókkal.

Villamos kapcsoló műszaki rajza oldalnézeti és elölnézeti ábrázolással. A méretezés és csatlakozási részletek fel vannak tüntetve.

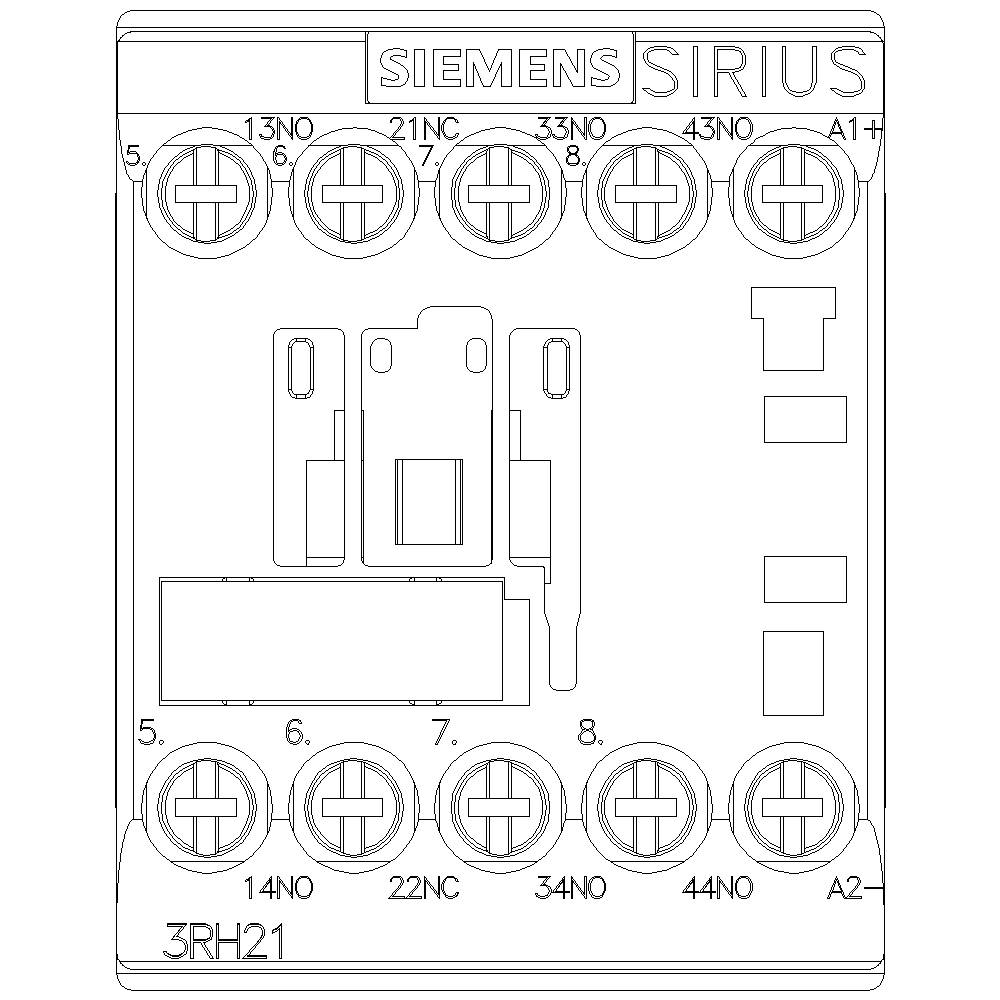

'Siemens SIRIUS 3RH21' relé felső és alsó csatlakozó kapcsokkal. A csatlakozók számozottak a bekötéshez.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2131-1JB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

16 527,56 Ft

-5 %

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2131-1JB40

Beépítési méret: S00

Érintkező típus: 1 nyitó
3 záró

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (min.): 16.8 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 16.8 - 30 V/DC

Jellemzők: Diódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1751278 Siemens 3RH2131-1JB40 Csatoló védőrelé 1 nyitó, 3 záró Diódával darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1751278 Siemens 3RH2131-1JB40 Csatoló védőrelé 1 nyitó, 3 záró Diódával darab 1 db

Leírás

Segédkapcsoló, 3 S + 1 NC, 24 V DC, 0,7 ... 1,25 * USA, diódával integrálva, S00 méret, csavaros csatlakozás PLC kimenetekhez SIRIUS 3RH2 kapcsolóérintkező a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
