Siemens 3RH2131-1KF40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

Egy Siemens Sirius kontaktor, 3RH 421-es modell, sötét színben, több csatlakozó kapoccsal és jellegzetes tömb kialakítással.

Hasonló kivitel

Egy nyitott elosztószekrény több sorban villamos komponenseket és kábelezési rendszereket mutat.

A diagram bemutatja a segédkapcsolók és csatolórelék felépítését. Tartalmazza a kapcsolóelemeket, csatlakozási lehetőségeket és LED-jelzéssel ellátott funkcionális adaptereket.

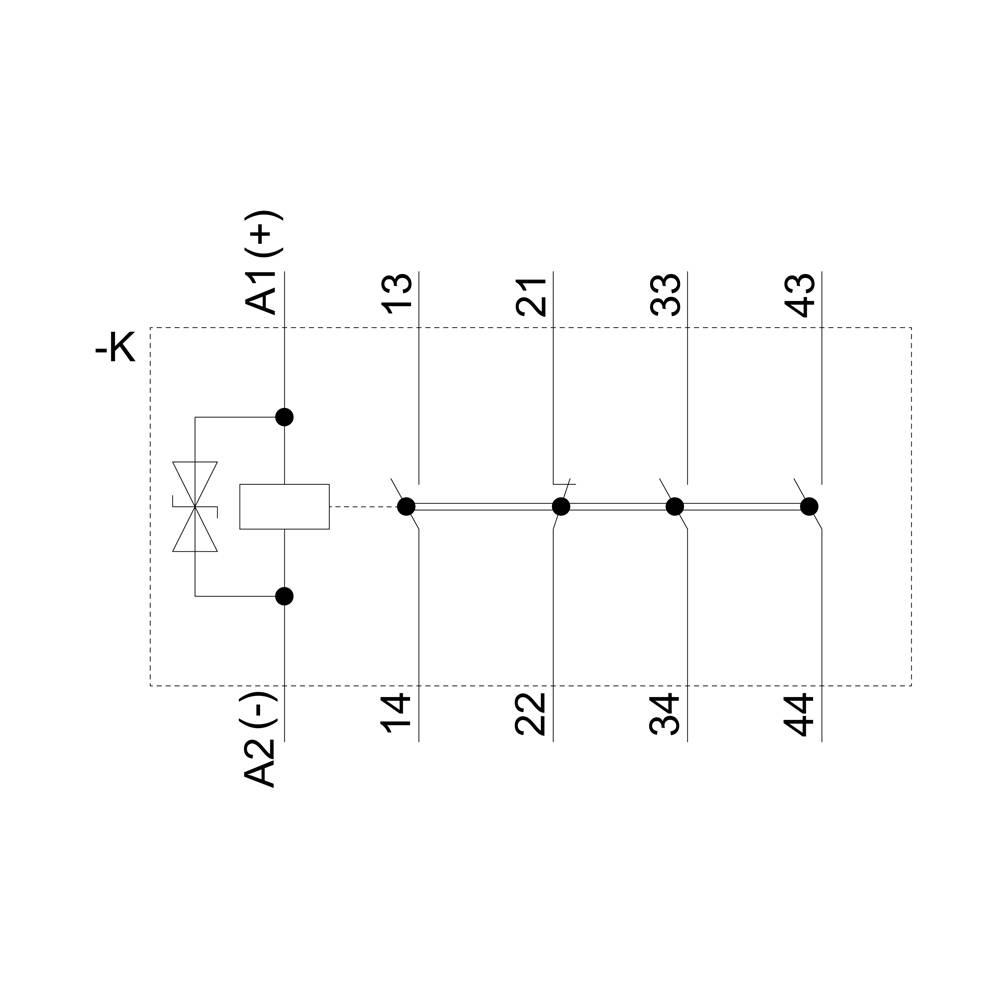

Egy relé kapcsolási rajza tekercseinek A1(+) és A2(-) csatlakozóival, valamint kapcsolóérintkezőivel 13-14, 21-22, 33-34, 43-44.

Egy elektromos relé műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. A méretezés és csatlakozási részletek feltüntetésre kerültek.

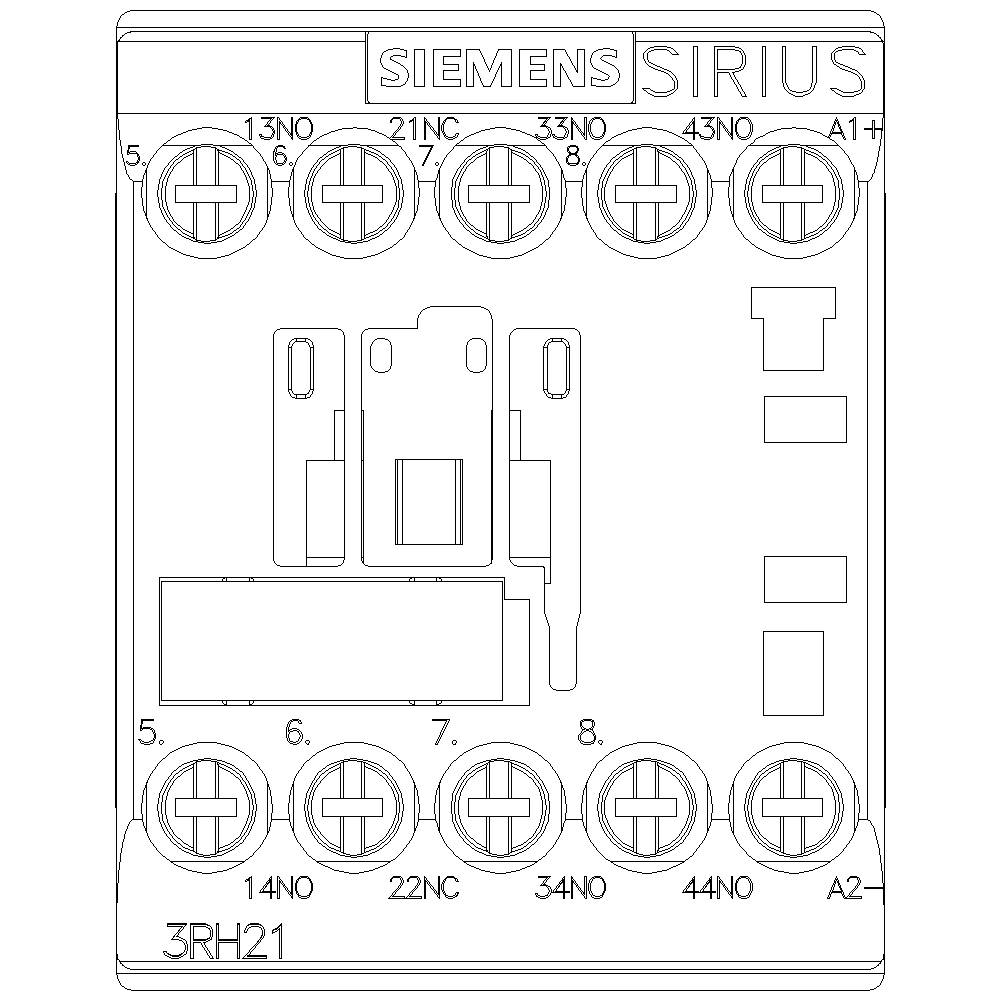

Egy Siemens SIRIUS 3RH21 mágneskapcsoló ábrázolása csatlakozási pontokkal, 13NO-tól A2-ig jelölve, elektromos áramkörök vezérlésére.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2131-1KF40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 102 Ft / Darab)

18 102 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2131-1KF40

Beépítési méret: S00

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (max.): 110 V/DC

Vezérlő feszültség tartomány: 110 V/DC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Védődiódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: 110-110 V

: FALSE

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1741227 Siemens 3RH2131-1KF40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741227 Siemens 3RH2131-1KF40 Csatoló védőrelé Védődiódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédkapcsoló, 3 S + 1 NC, 110 V DC, 0,7 ... 1,25 * USA, szupresszoros diódával integrálva, S00 méret, csavaros csatlakozás PLC kimenetekhez SIRIUS 3RH2 tengelykapcsoló kapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
