Siemens 3RH2131-1WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

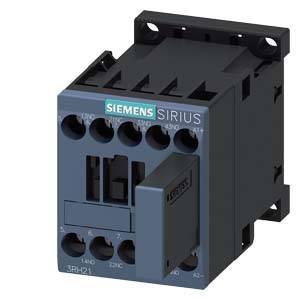

Egy Siemens Sirius-sorozatú elektromos kontaktor, 3RT2017-1BB42 típusszámú, áramkörök vezérlésére.

Hasonló kivitel

Egy nyitott elosztószekrény több szintű elektromos komponensekkel és kábelezéssel, amelynek célja az áram irányítása és elosztása.

'Kapcsolási rajz segédkontaktorokhoz és csatolóegységekhez csatlakozó elemekkel, adapterrel és tartozékokkal. Csatlakozási útvonalak kiemelve.'

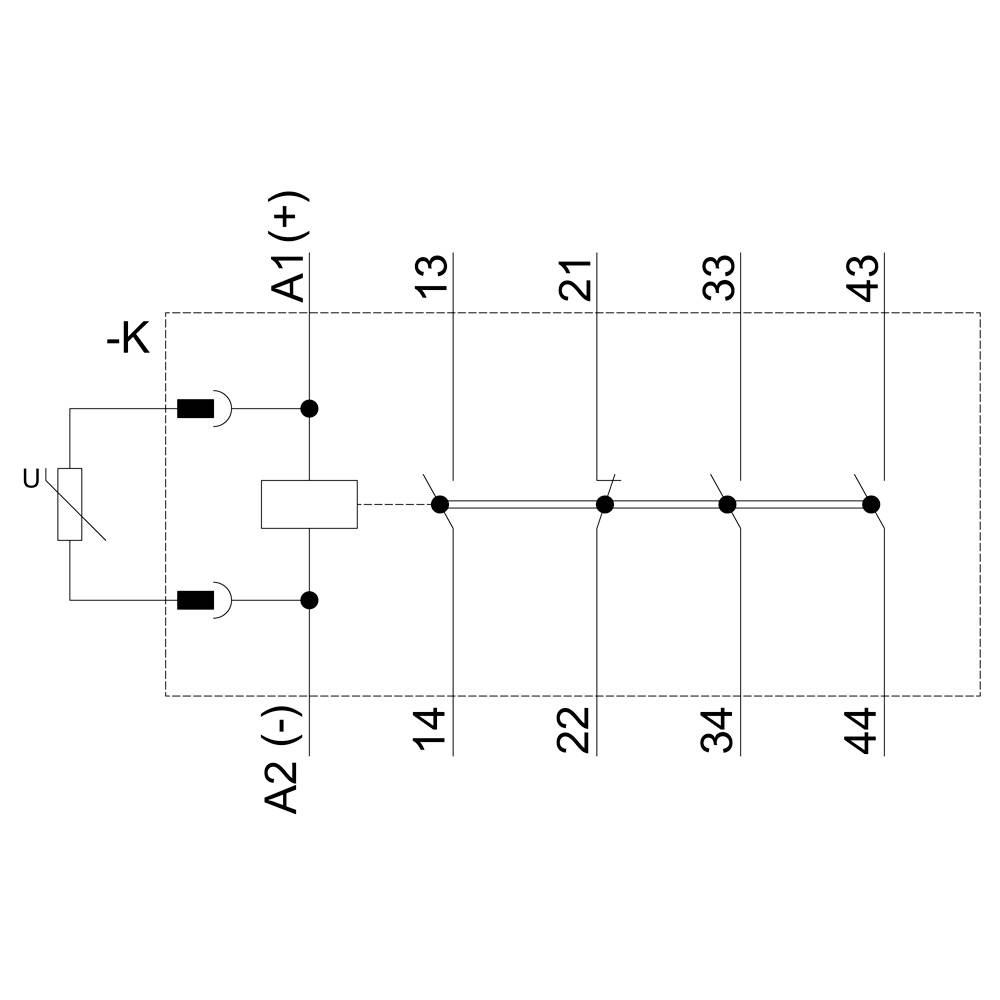

Egy relé kapcsolási rajza A1, A2 tekercs csatlakozókkal, 13-14, 21-22, 33-34, 43-44 érintkezőkkel és U tekercs feszültséggel.

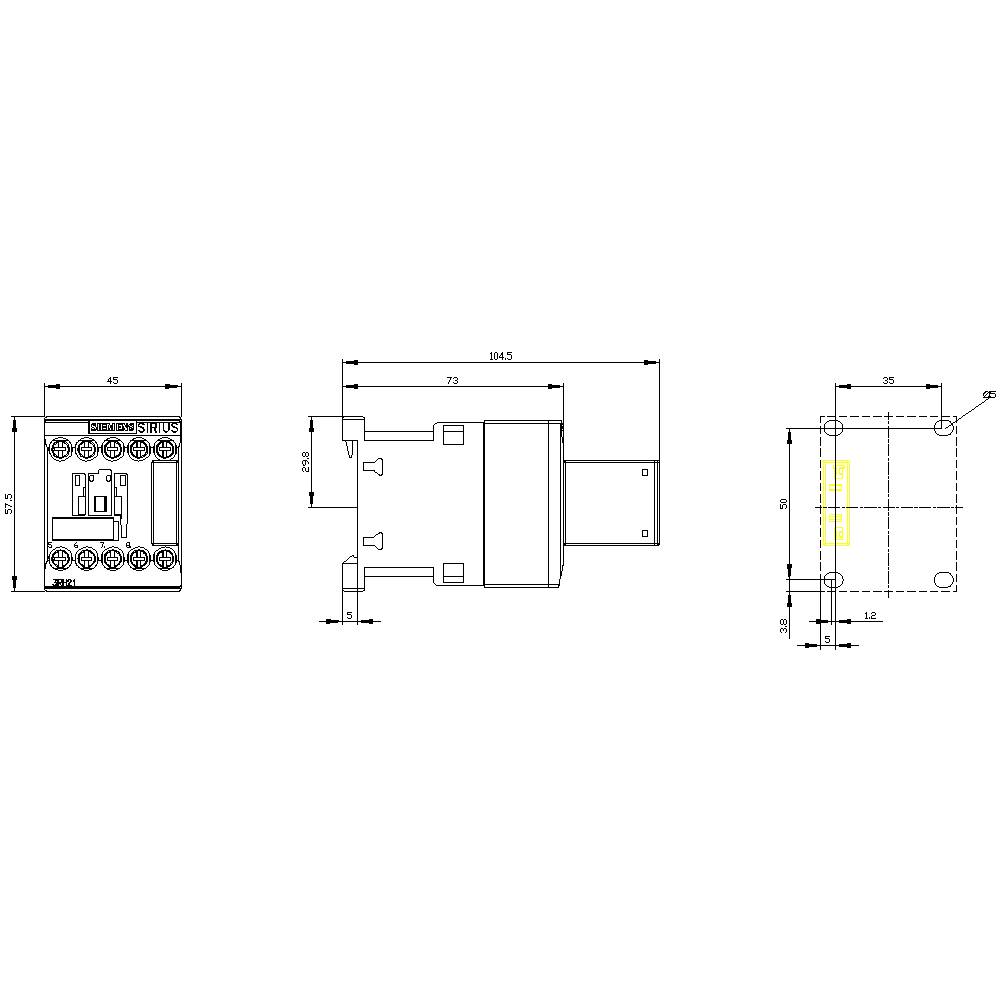

Elektromos relé műszaki rajza milliméteres méretezéssel. Elölnézet, oldalnézet és felülnézet látható.

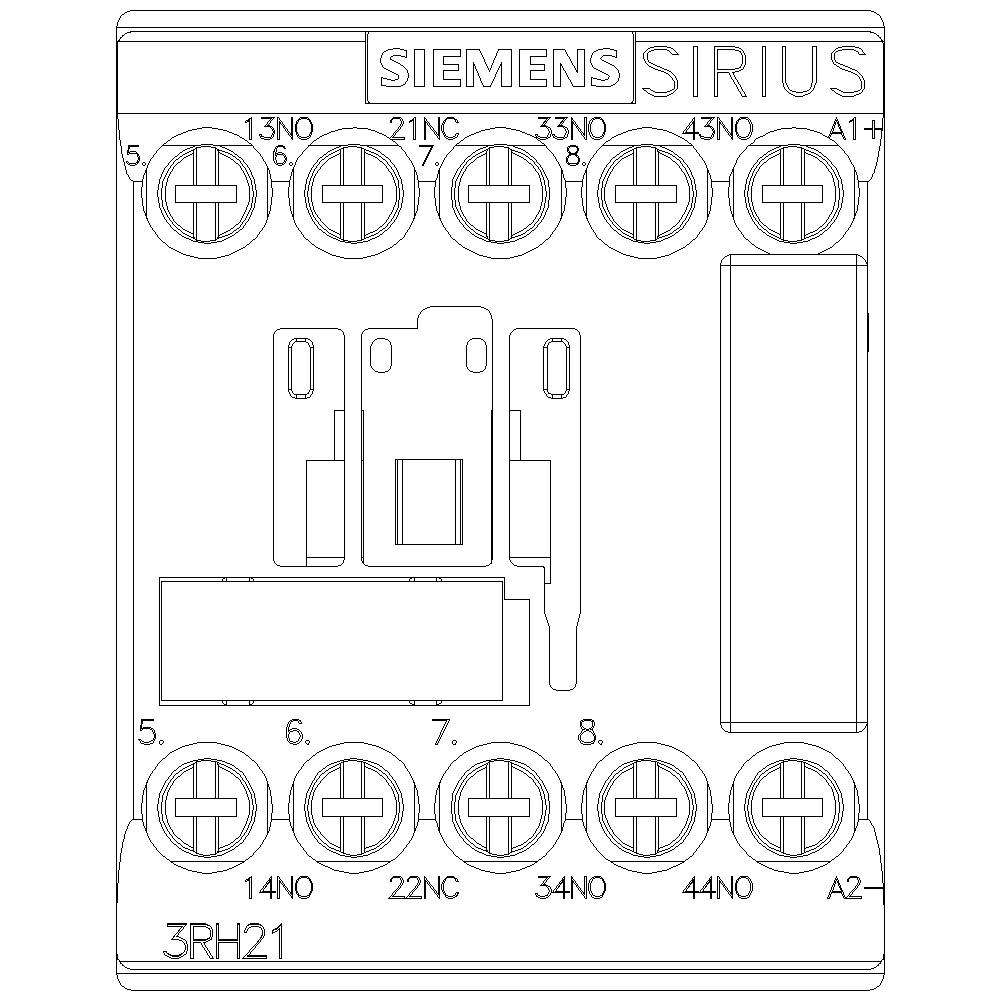

'A Siemens Sirius 3RH21 kapcsolási rajza csatlakozókkal és számozással. Bemutatja az elektromos áramkörök műszaki csatlakozási pontjait.'

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2131-1WB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2131-1WB40

Beépítési méret: S00

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (min.): 20.4 V/DC

Vezérlő feszültség (max.): 44.4 V/DC

Vezérlő feszültség tartomány: 20.4 - 44.4 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1741230 Siemens 3RH2131-1WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741230 Siemens 3RH2131-1WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 3 S + 1 NC, 24 V DC, 0,85 ... 1.85 * USA, varisztorral csatolva, S00 méret, csavaros csatlakozás SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
