Siemens 3RH2131-1XB40-0LA2 Segédvédelem Varisztorral darab 1 db vásárlása

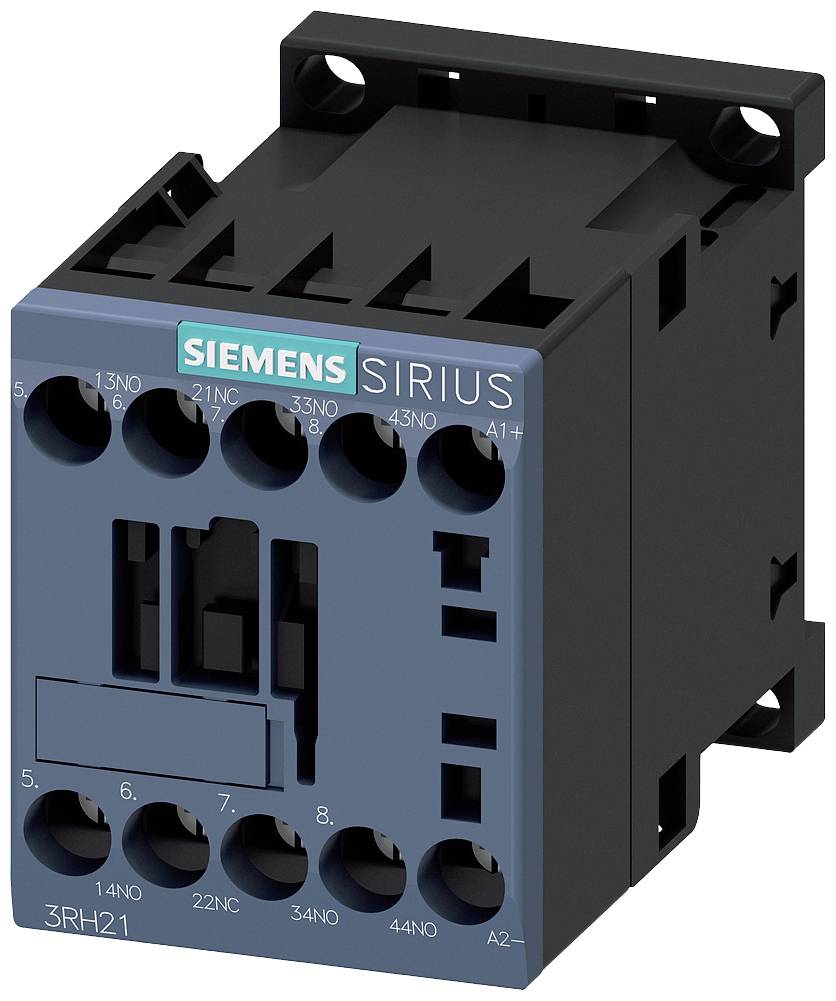

Egy Siemens SIRIUS típusú elektromágneses kapcsoló, 3RH21-es modell, fekete házban, több csatlakozókapoccsal elöl.

Hasonló kivitel

Egy nyitott elektromos elosztószekrény, amelyben különböző elektromos komponensek és vezetékek vannak rendezetten elhelyezve több szinten.

Diagram az alsó lövész számára: Funkcionális egység, hegyező adapter, túlfeszültség-védelem, csatlakozások és alkatrészek kék és narancssárga színben.

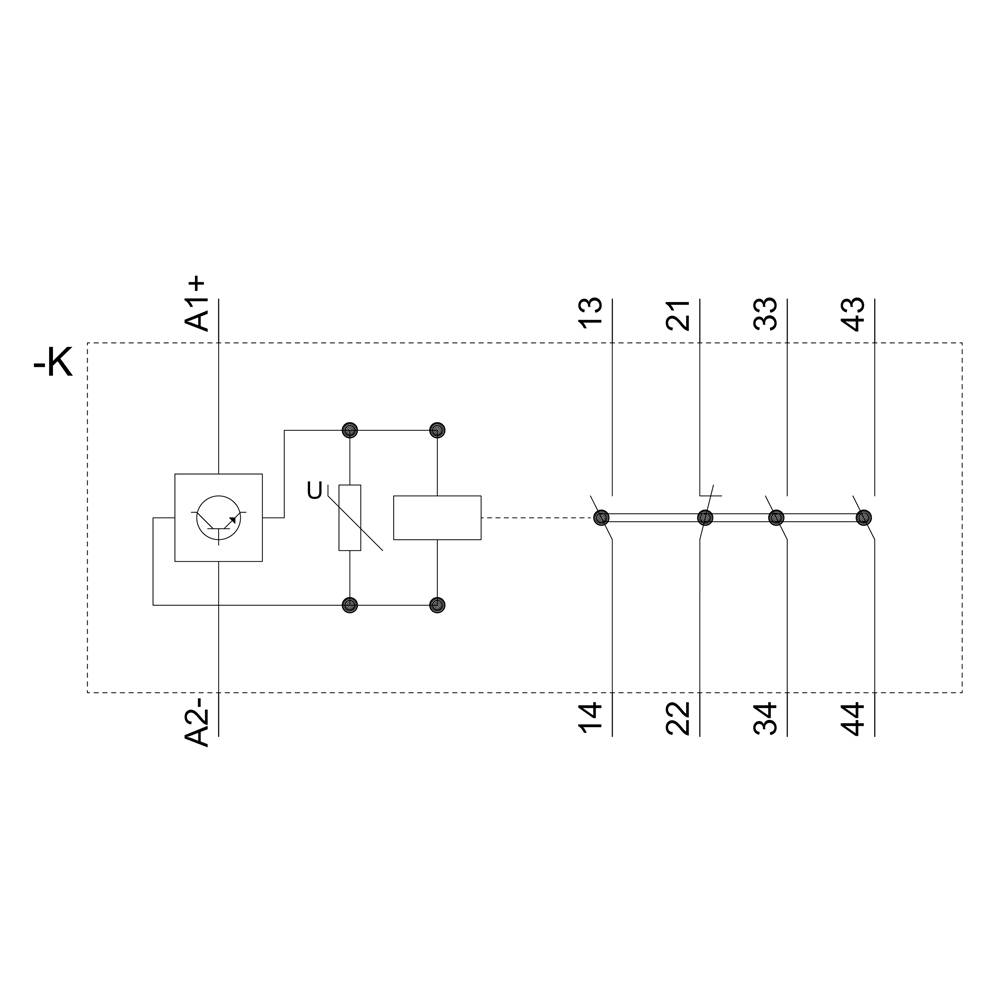

Elektromos kapcsolási rajz relével 'K', vezetékkel összekötve a 13-14, 21-22, 33-34 és 43-44 csatlakozók között, vezérlőáramkör A1+ és A2- csatlakozókkal.

Elektronikai alkatrész műszaki rajza oldalnézeti ábrázolásokkal és méretekkel milliméterben.

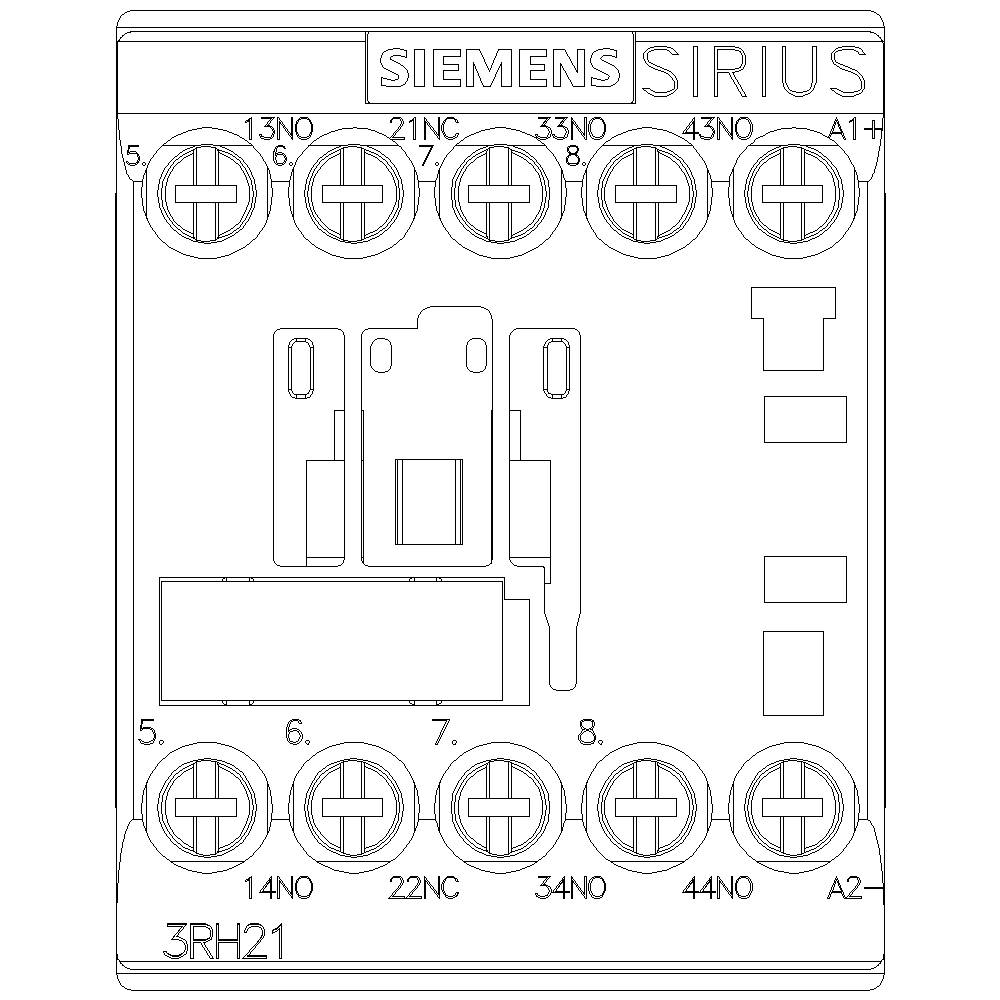

Egy Siemens SIRIUS 3RH21 relé kapcsolási rajza, felső és alsó oldali számozott csatlakozókkal.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csomagolás

darab

Gyártói szám

3RH2131-1XB40-0LA2

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (24 402 Ft / Darab)

25 976,38 Ft

-6 %

24 402 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2131-1XB40-0LA2

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 34 V/DC

Vezérlő feszültség tartomány: 24 - 34 V/DC

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1741231 Siemens 3RH2131-1XB40-0LA2 Segédvédelem Varisztorral darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741231 Siemens 3RH2131-1XB40-0LA2 Segédvédelem Varisztorral darab 1 db

Leírás

Segédérintkező a vontatáshoz 3S + 1NC DC 24-34V, 0,7 ... 1,25 * USA, beépített varisztorral, S00 méretű, PLC kimenetekhez alkalmas csavaros kivezetés SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek kapcsolásához a vezérlőfeszültségek erős ingadozásával szélsőséges körülmények között, pl. vasúti alkalmazásokhoz. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. Ezt a változatot a keményebb környezeti feltételek mellett hosszabb működési és hőmérsékleti tartomány jellemzi. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
