Siemens 3RH2131-1XF40-0LA2 Segédvédelem Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

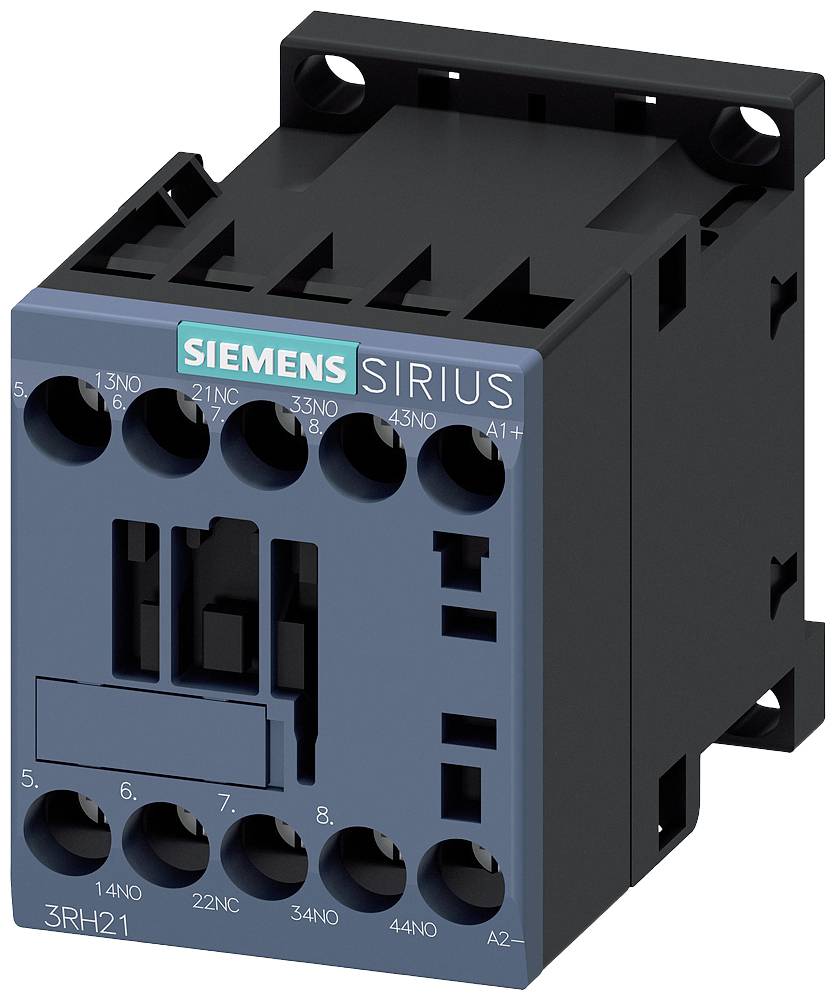

'Egy Siemens SIRIUS kontaktor képe, 3RH21-es modell. Fekete ház kék előlappal és több csatlakozókapoccsal.'

Hasonló kivitel

Egy nyitott elosztószekrény elektromos komponenseket és kábelezéseket mutat, több szinten rendezetten elhelyezve.

A diagram bemutatja a különböző segédlövegeket és tartozékokat, beleértve a fő lövegeket, működési modulokat és pozícióadaptereket. Segédvezérlési körök alkalmazására szolgál.

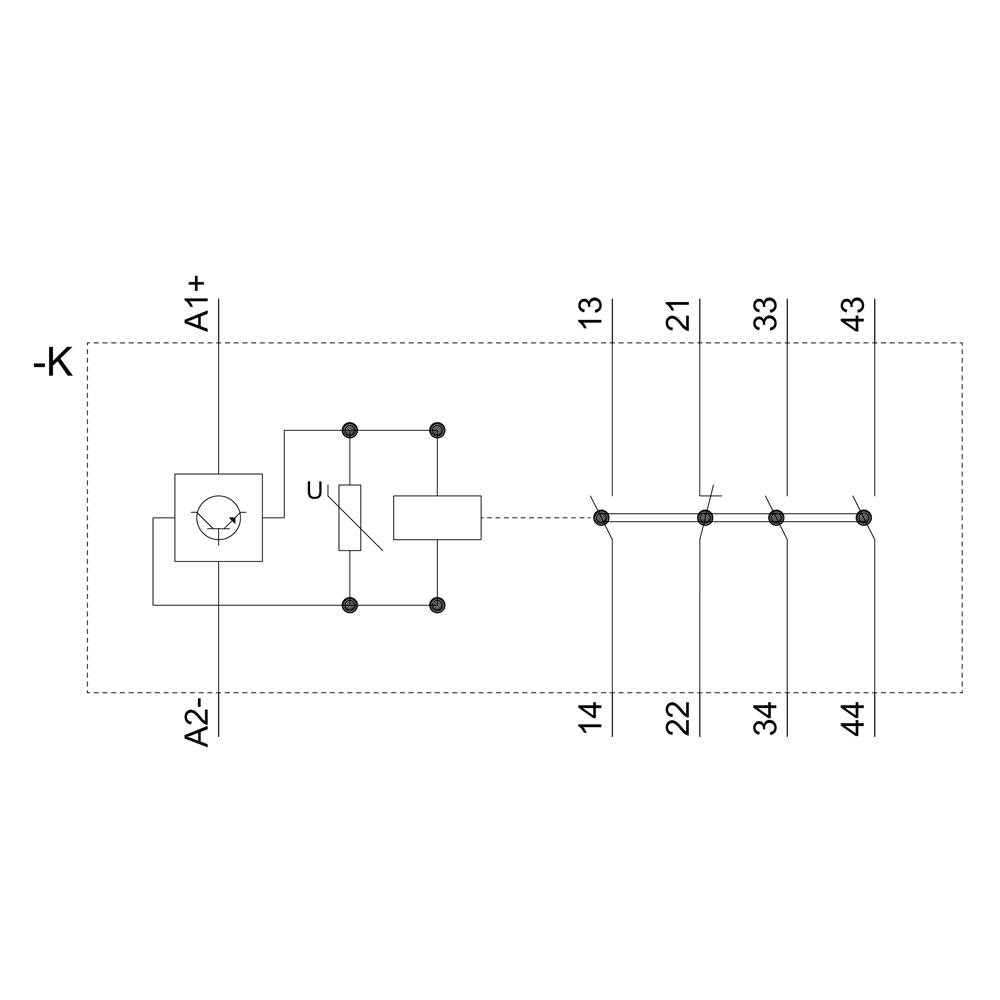

Egy relé kapcsolási rajza, amelyen bal oldalon a tekercs, jobb oldalon több kapcsolóérintkező látható. A kapcsolatok vonalakkal vannak összekötve.

Egy elektromos relé műszaki rajza oldal-, felső és elölnézeti nézetben. A méreteket és csatlakozásokat részletesen feltüntettük.

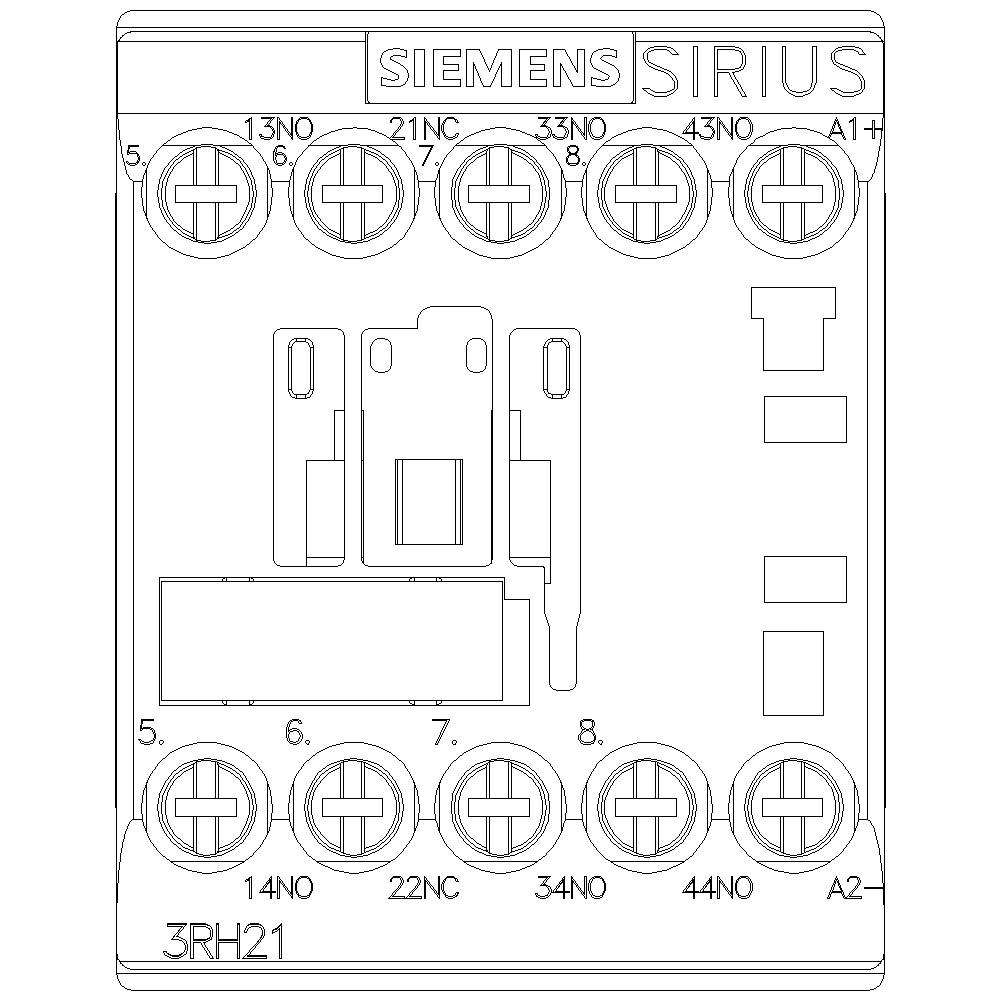

Egy Siemens Sirius relé, 3RH21-es modell, vezérlési és kapcsolási jelek csatlakozókapcsokkal. Felül 13NO, 21NC, 33NO, alul 14NO, 22NC, 34NO.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Gyártói szám

3RH2131-1XF40-0LA2

Beépítési méret

S00

Segédérintkező típus

1 nyitó

3 záró

Adatlap (PDF)

Szállítás: 10. 21. Sze.

117 db

Helyettesítő termékek megjelenítése

Szám

Összesen (24 402 Ft / Darab)

25 976,38 Ft

-6 %

24 402 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Termék típus: Segédvédelem

Gyártói szám: 3RH2131-1XF40-0LA2

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (min.): 72 V/DC

Vezérlő feszültség (max.): 125 V/DC

Vezérlő feszültség tartomány: 72 - 125 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1741232 Siemens 3RH2131-1XF40-0LA2 Segédvédelem Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741232 Siemens 3RH2131-1XF40-0LA2 Segédvédelem Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédérintkező 3S + 1NC DC 72-125V, 0,7 ... 1,25 * USA, integrált varisztorral, S00 méret, PLC kimenetekhez alkalmas csavaros kivezetés SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramkörének a vezérlőfeszültség erős ingadozásával történő átkapcsolásához szélsőséges körülmények között, pl. vasúti alkalmazásokhoz. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. Ezt a változatot a keményebb környezeti feltételek mellett hosszabb működési és hőmérsékleti tartomány jellemzi. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
