Siemens 3RH2131-2AK60 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

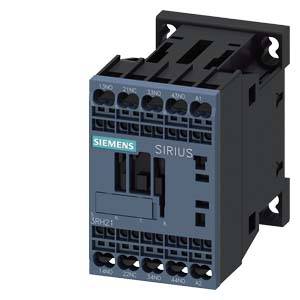

Egy Siemens SIRIUS típusú elektromos mágneskapcsoló, több csatlakozási ponttal és fekete szerelőkerettel.

Hasonló kivitel

'Kinyitott elosztószekrény több sorban elhelyezkedő elektromos komponensekkel és vezetékekkel, világosszürke burkolatban ábrázolva.'

A diagram bemutatja egy segédkapcsoló relé felépítését segédáramkörök számára, különböző modulokkal, csatlakozókkal és tartozékokkal.

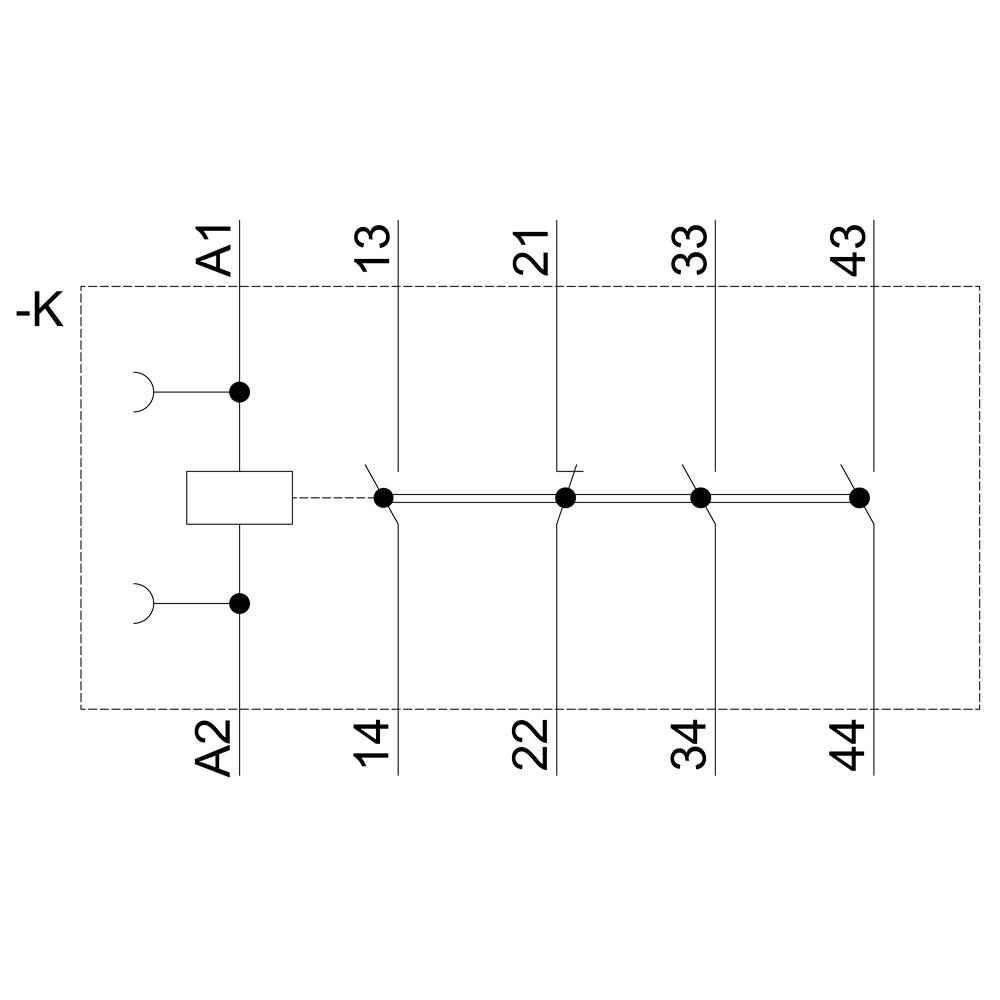

Védőkapcsolási rajz három záróérintkezővel és egy nyitóérintkezővel. Csatlakozók: A1, A2 és 13-44. Három érintkezőt sorban köt össze.

Egy elektromos készülék műszaki rajza három nézetben: elölnézet gombokkal és szimbólumokkal, oldalnézet, felülnézet méretekkel milliméterben.

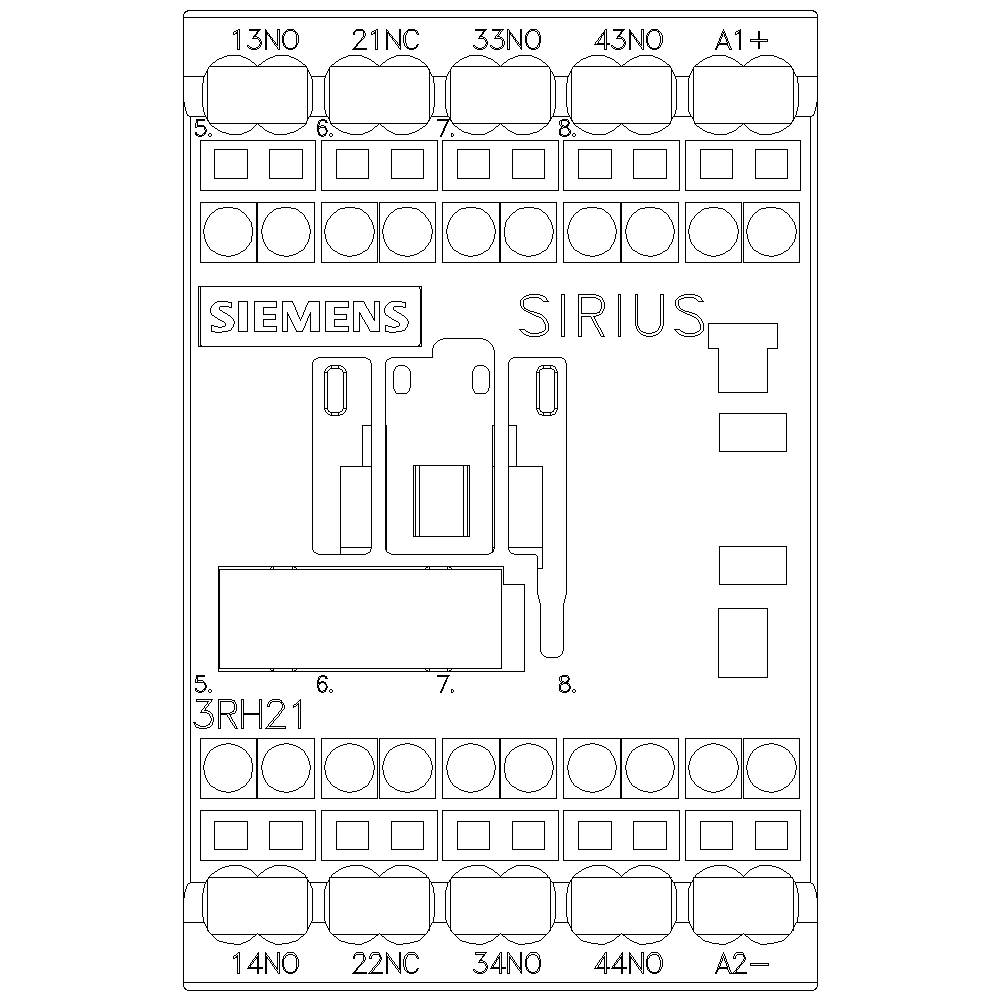

Egy Siemens SIRIUS relé 3RH21 kapcsolási rajza csatlakozási feliratozásokkal és érintkezőelrendezéssel.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2131-2AK60

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 102 Ft / Darab)

18 102 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2131-2AK60

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (min.): 110 V/AC

Vezérlő feszültség (max.): 120 V/AC

Vezérlő feszültség tartomány: 110 - 120 V/AC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: Spring clamp connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1741235 Siemens 3RH2131-2AK60 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741235 Siemens 3RH2131-2AK60 Segédvédelem Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 3 S + 1 O, AC 110 V, 50 Hz, 120 V, 60 Hz, S00 méret, rugós csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
