Siemens 3RH2131-2BG40 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db vásárlása

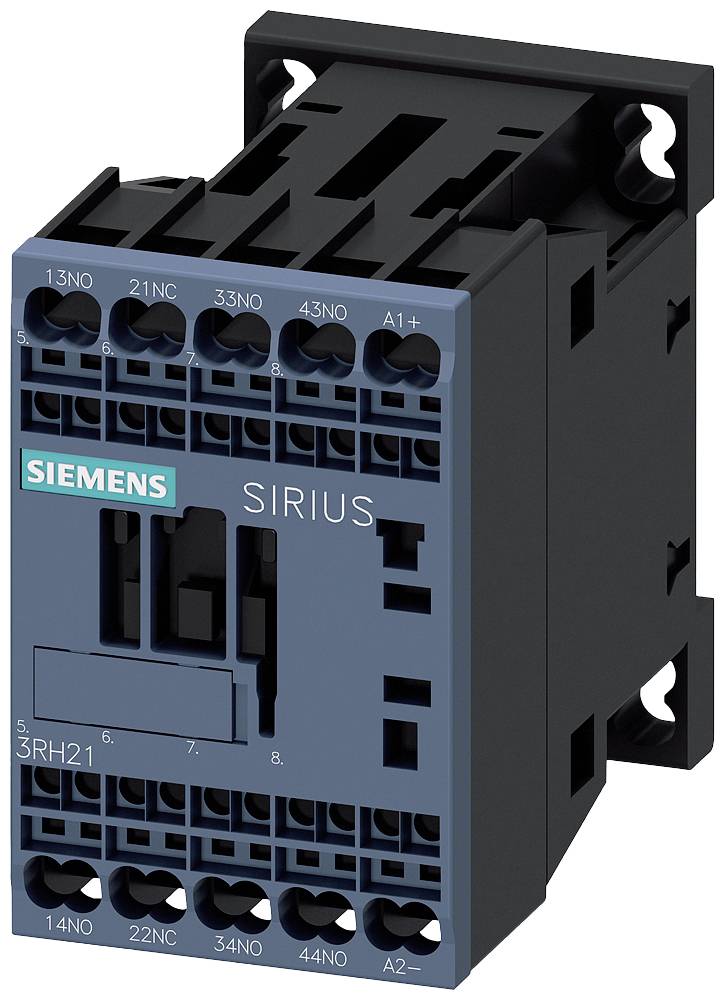

Egy fekete Siemens SIRIUS segédkapcsoló több csatlakozókapoccsal van ábrázolva. Az előlapján a '3RH21' felirat olvasható.

Hasonló kivitel

Egy nyitott kapcsolószekrény, amelyben több sorban elektronikai alkatrészek és kábelek vannak rendezetten elhelyezve.

A diagram különböző segédkapcsolók és tartozékok konfigurációit mutatja. Tartalmaz funkciómodulokat, terhelésleválasztó kapcsolókat és túlfeszültség-korlátozókat.

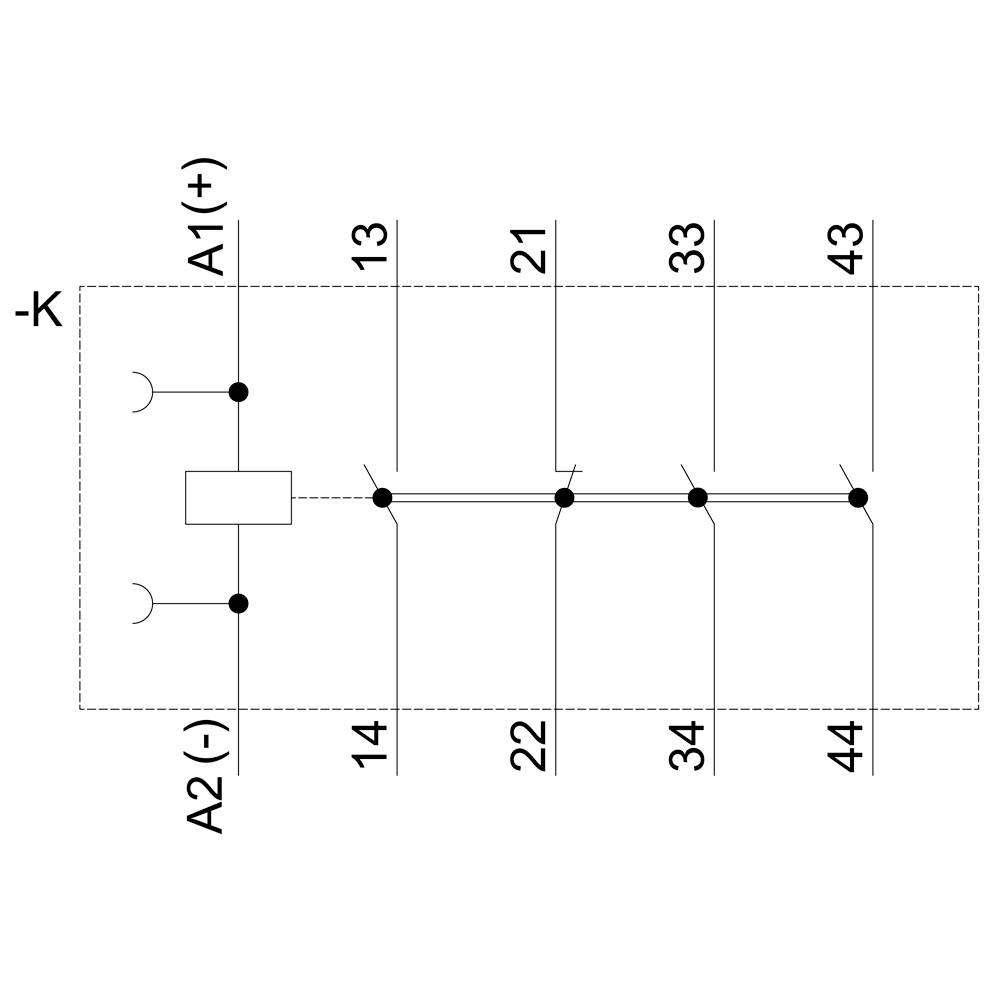

Egy relé kapcsolási rajza a tekercs és érintkezők szimbólumaival. A kapcsolatok bemutatják, hogyan áramlik az elektromos áram a relén keresztül.

Egy elektromos alkatrész műszaki rajza, amely felülnézetet, oldalnézetet és méretmegadásokat tartalmaz, úgymint magasság, szélesség és rögzítési pontok.

'Siemens SIRIUS kapcsolási rajz: Mutatja a csatlakozókat 13NO, 21NC, 33NO, 43NC, A1+, 14NO, 22NC, 34NO, A2-. Főrész megjelölve 3RH21-ként.'

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Húzórugós csatlakozó

Csomagolás

önálló

Gyártói szám

3RH2131-2BG40

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (14 953 Ft / Darab)

14 953 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: önálló

Termék típus: Segédvédelem

Gyártói szám: 3RH2131-2BG40

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (max.): 125 V/DC

Vezérlő feszültség tartomány: 125 V/DC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1741242 Siemens 3RH2131-2BG40 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741242 Siemens 3RH2131-2BG40 Segédvédelem Alkalmas a következő márkához (relé): Siemens önálló 1 db

Leírás

Segédérintkező, 3 S + 1 O, DC 125 V, S00 méret, rugós csatlakozás SIRIUS 3RH2 segédkontaktor a vezérlőáramkör vezérlőáramkörének átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
