Siemens 3RH2131-2VB40 Csatoló védőrelé 3 záró Diódával Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

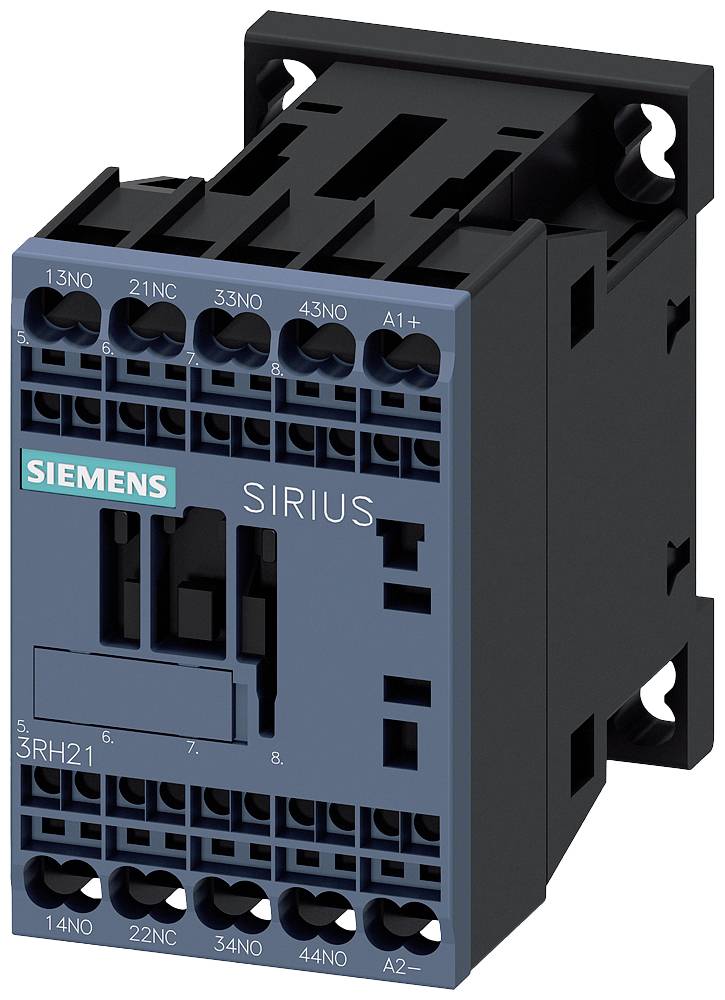

Egy Siemens elektromos kontaktor, 'SIRIUS 3RH21' modell. Csatlakozókat mutat és vezérlési alkalmazásokra tervezték.

Hasonló kivitel

Egy nyitott elosztószekrény, amelyben különböző elektromos komponensek és kábelek vannak rendszerezve rekeszekben.

A diagram bemutatja a segédkapcsolók csatlakozásait és adaptereit, beleértve a funkciómodult, forrasztócsúcs-adaptert, LED-készletet és túlfeszültségvédelmet.

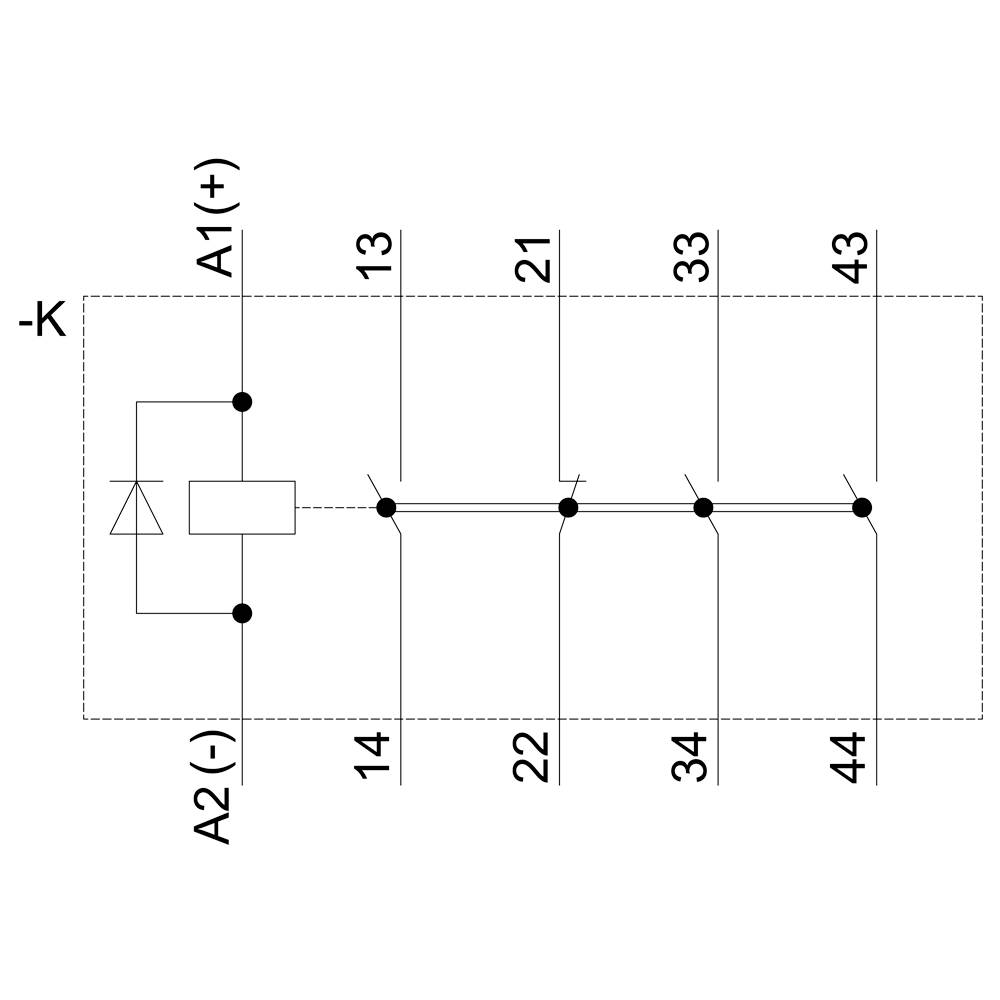

Négyelemes relé kapcsolási rajza négy váltóérintkezővel (13/14, 21/22, 33/34, 43/44). A1(+) és A2(-) a vezérlőcsatlakozók.

Egy elektromos kapcsoló műszaki rajza három nézetben: elölnézet 'SIRIUS' felirattal, oldalnézet és felülnézet méretjelöléssel.

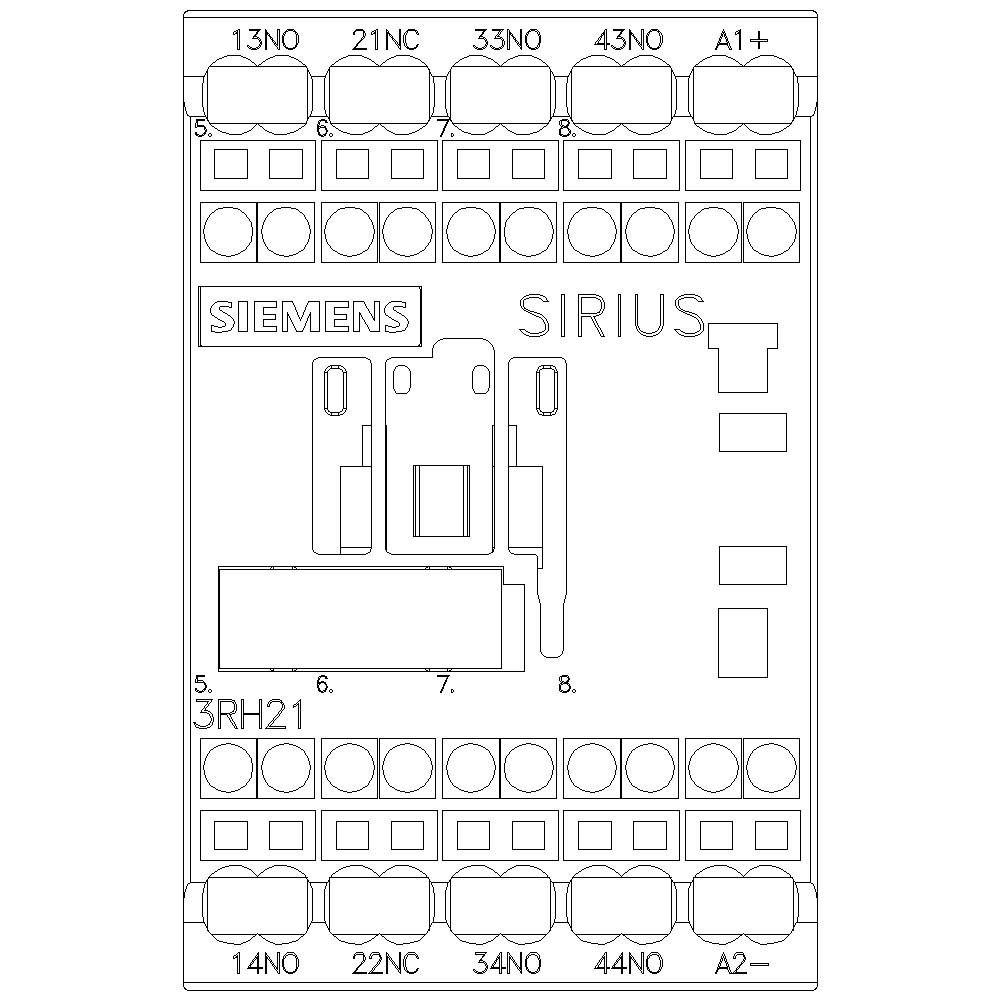

Egy Siemens Sirius reléémodul érintkezőinek jelölései: '13NO', '21NC', '33NO', '43NO', 'A1+', '14NO', '22NC', '34NO', 'A2-'.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RH2131-2VB40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2131-2VB40

Beépítési méret: S00

Érintkező típus: 3 záró

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (min.): 20.4 V/DC

Vezérlő feszültség (max.): 44.4 V/DC

Vezérlő feszültség tartomány: 20.4 - 44.4 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Diódával

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: 24-24 V

: FALSE

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1741250 Siemens 3RH2131-2VB40 Csatoló védőrelé 3 záró Diódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741250 Siemens 3RH2131-2VB40 Csatoló védőrelé 3 záró Diódával Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 3 S + 1 NC, 24 V DC, 0,85 ... 1.85 * USA, diódával integrálva, S00 méretű, rugós csatlakozással SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlésű közvetlen csatlakoztatással történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
