Siemens 3RH2131-2WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

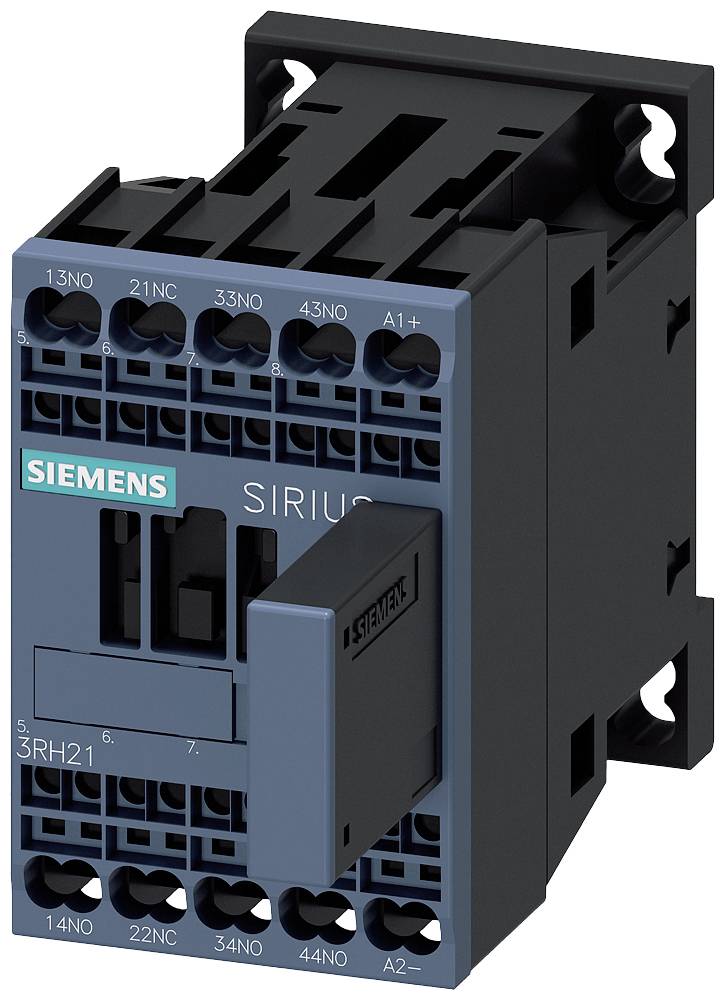

Siemens kapcsolókészülék, Sirius modell, fekete-kék, ipari alkalmazásokhoz. Különböző csatlakozókapcsokkal rendelkezik.

Hasonló kivitel

Nyitott kapcsolószekrény több sorban elhelyezett elektronikai eszközökkel és vezetékezéssel ipari folyamatok vezérléséhez.

A diagram bemutatja egy segédvédőrendszer felépítését és komponenseit, a kiegészítő védőrendszert és azok tartozékait, beleértve a funkciómodult.

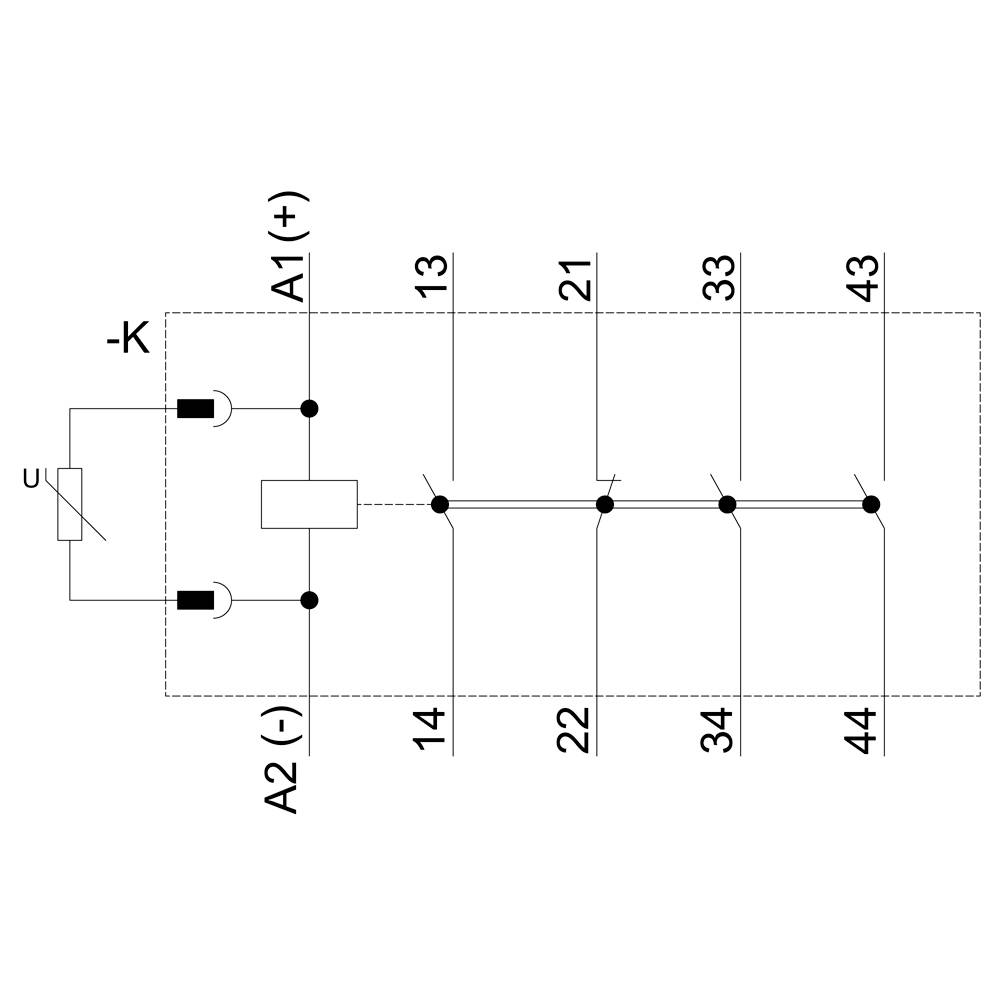

'Négy kapcsolóval rendelkező relé kapcsolási rajza. Az U feszültség vezérli a relét az A1(+) és A2(-) között. Érintkezők a 13-14, 21-22, 33-34, 43-44 pontoknál.'

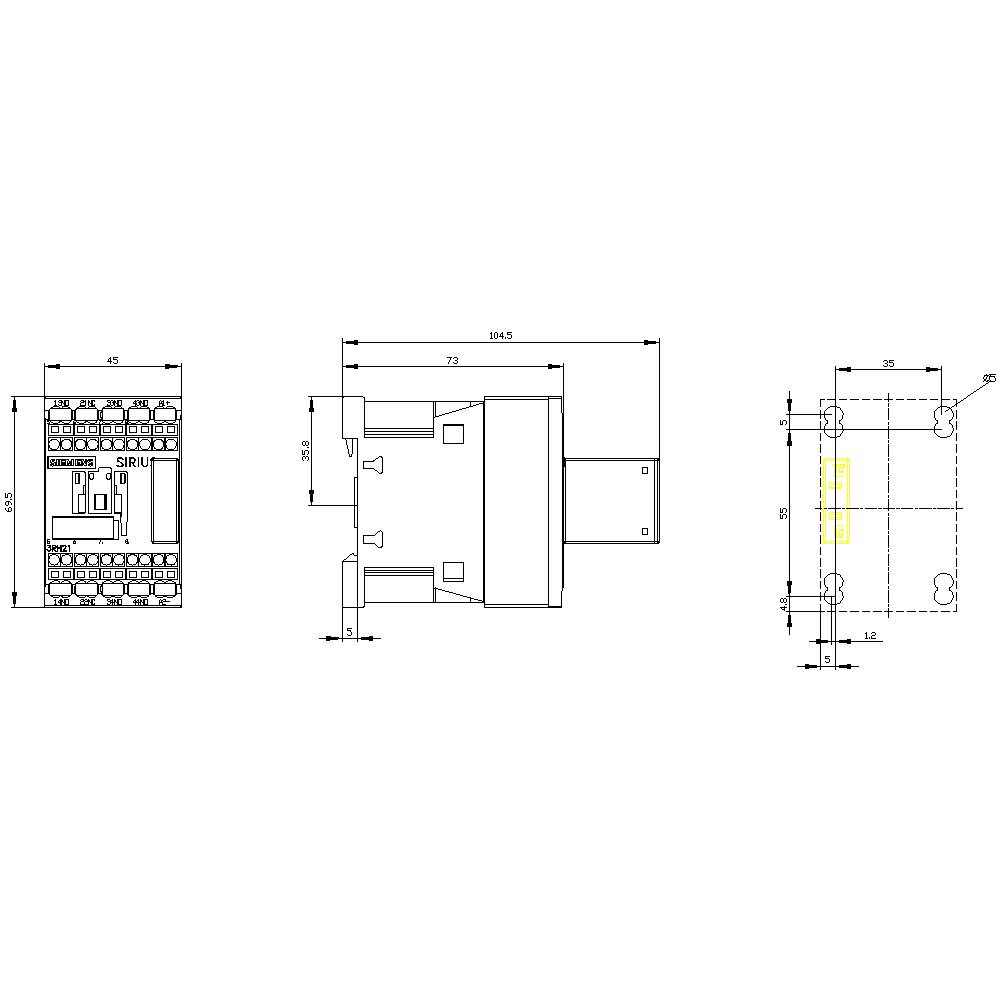

Műszaki rajz egy kapcsolóról elölnézeti, oldalnézeti és felülnézeti ábrázolással. A méretek és méretegységek fel vannak tüntetve.

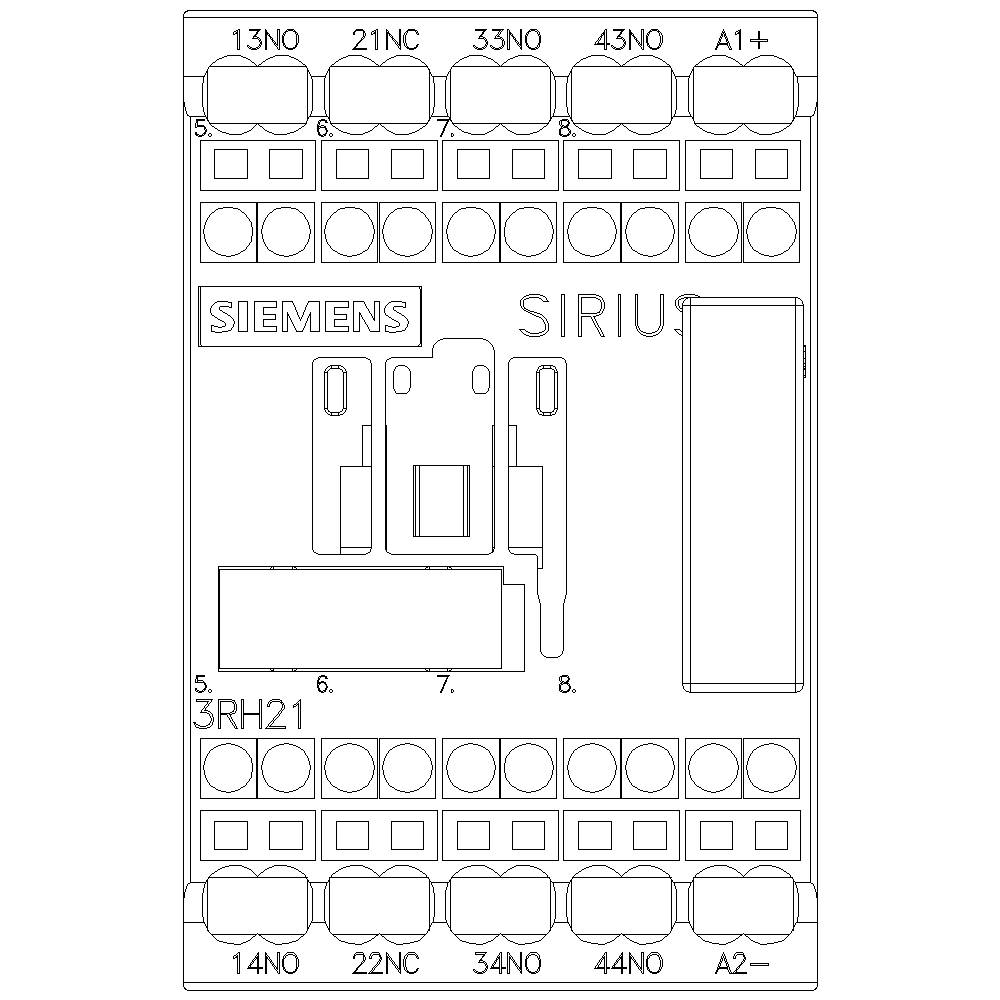

Egy Siemens Sirius kapcsolókészülék elektromos kapcsolási rajza, amelyen a csatlakozók és érintkezési pontok számozva vannak a bekötéshez és vezérléshez.

1/6

Hasonló kivitel

Termék típus

Csatoló védőrelé

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RH2131-2WB40

Beépítési méret

S00

Segédérintkező típus

1 nyitó

3 záró

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (15 740 Ft / Darab)

15 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Termék típus: Csatoló védőrelé

Gyártói szám: 3RH2131-2WB40

Beépítési méret: S00

Segédérintkező típus: 1 nyitó
3 záró

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Húzórugós csatlakozó

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +50 °C

Szélesség: 45 mm

Magasság: 70 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 70 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1741251 Siemens 3RH2131-2WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741251 Siemens 3RH2131-2WB40 Csatoló védőrelé Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédérintkező, 3 S + 1 NC, 24 V DC, 0,85 ... 1,85 * USA, varisztoros dugaszolható, S00 méretű, rugós csatlakozás SIRIUS 3RH2 tengelykapcsoló a vezérlőáramkör vezérlőáramkörének elektronikus vezérlőkhöz való közvetlen csatlakoztatásával történő átkapcsolásához. A SIRIUS 3RH2 kapcsoló kontaktorok szabványos csatlakozásokkal és megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Az érintkezők a biztonsági alkalmazásokra vonatkozó pozitív útmutatással is elérhetők SUVA változatokként. A kapcsoló mágneskapcsolók klimatizáltak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a világ megfelelő használatához (pl. IEC és UL / CSA). AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka a 3RH2 kapcsoló segédérintkezőkhöz is használható. A 3RH2 csatlakozó mágneskapcsolók a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
