Siemens 3RH2140-1AH00 Segédvédelem 4 záró darab 1 db vásárlása

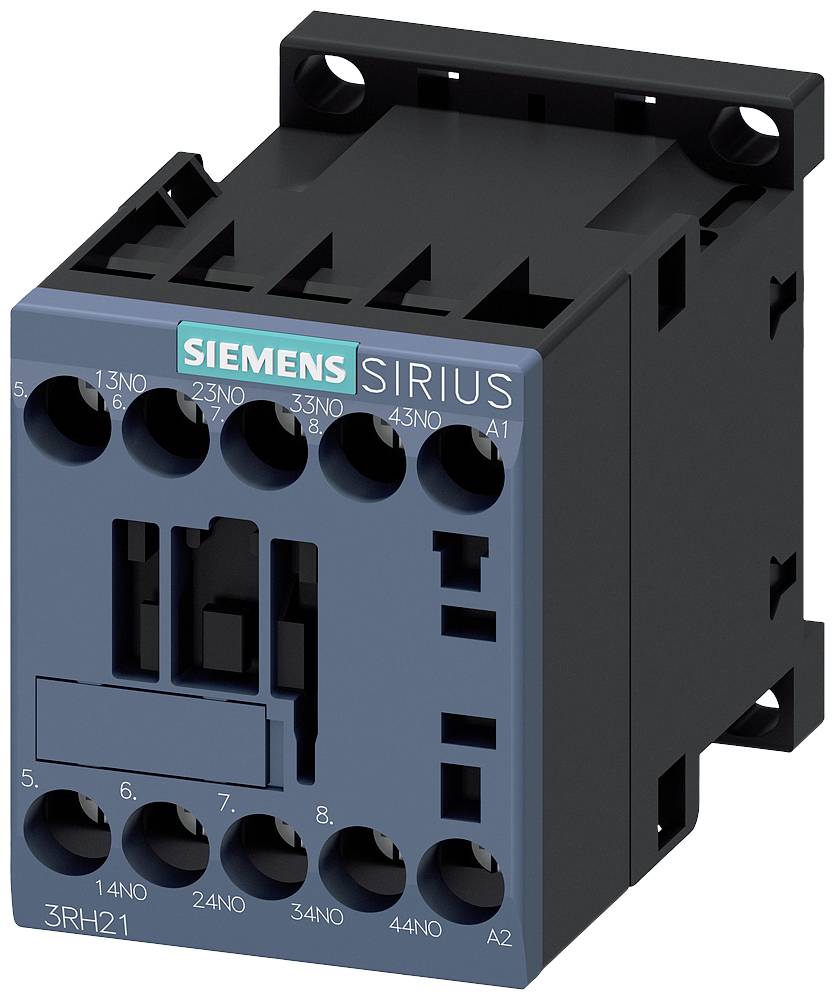

Siemens Sirius 3RH21 kontaktor, fekete ház, kék előlap, több csatlakozási pont látható, ipari alkalmazásokhoz alkalmas.

Hasonló kivitel

Egy kapcsolószekrényrendszer nyitott üvegajtóval különböző elektromos alkatrészeket és kábeleket mutat a vezérléstechnikai rendszerben.

A diagram bemutatja a különböző segédlövészeket és párhuzamos segédlövészeket a tartozékokkal, mint például a funkcionális modulok és a túlfeszültségvédelem.

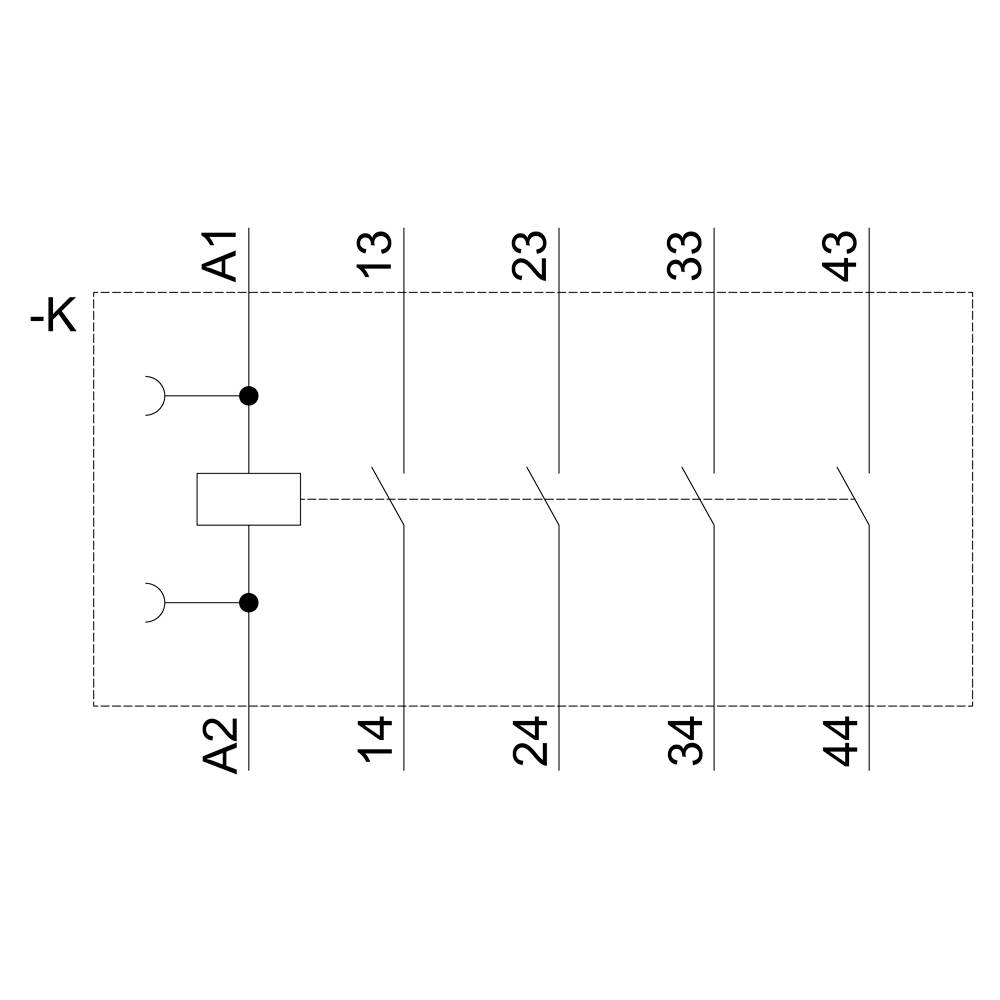

Elektromos kapcsolási rajz egy négypólusú relét mutat, négy záró érintkezővel (13-14, 23-24, 33-34, 43-44) és egy tekercsel, amely az A1 és A2 pontok között helyezkedik el.

Egy elektromos relé műszaki rajza, amely elölnézetet, oldalnézetet és felülnézetet mutat részletes méretekkel milliméterben.

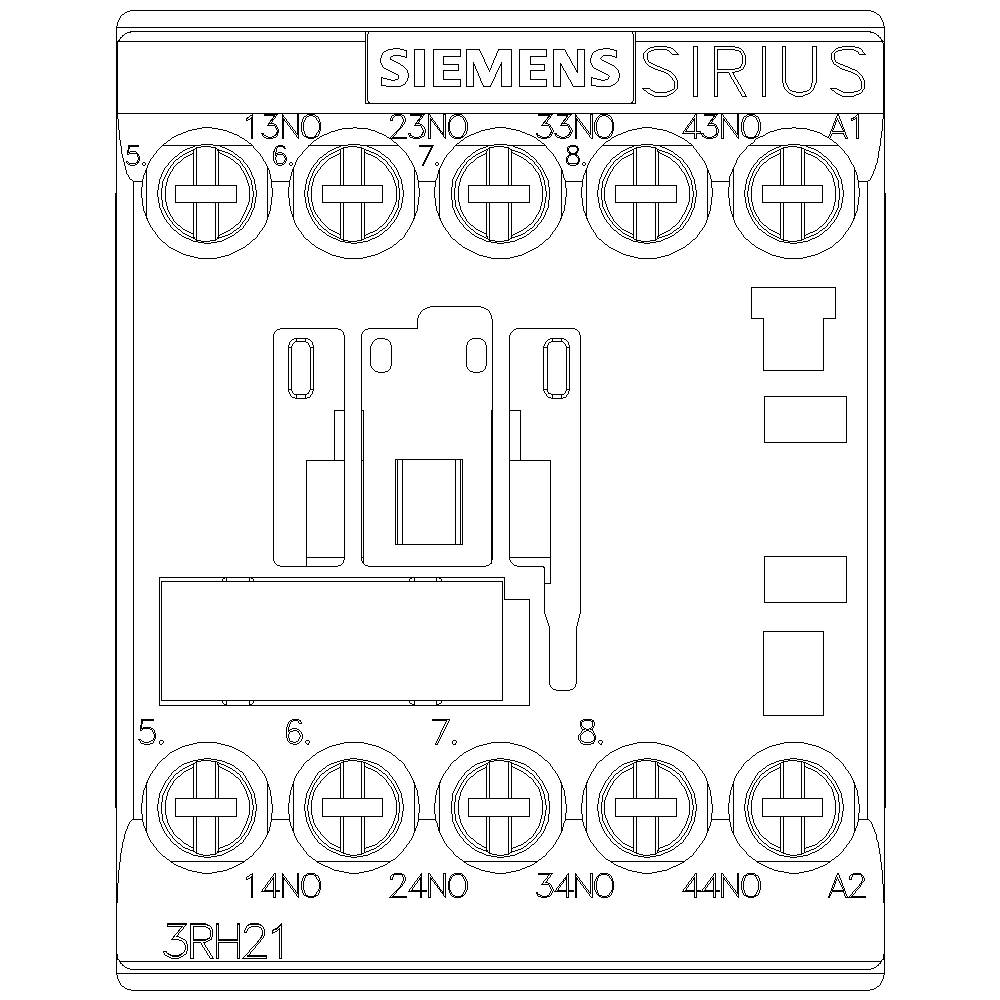

'SIEMENS SIRIUS 3RH21 Relé', mutatja a csatlakozásokat és kapcsolási rajz szimbólumokat. A felső oldal jelölve 14NO, 23NO, 24NO és 43NO feliratokkal. Az alsó oldalon 14NO, 24NO, valamint A1 és A2 csatlakozók találhatók.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2140-1AH00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (18 102 Ft / Darab)

18 102 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2140-1AH00

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (max.): 48 V/AC

Vezérlő feszültség tartomány: 48 V/AC (max)

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1741261 Siemens 3RH2140-1AH00 Segédvédelem 4 záró darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741261 Siemens 3RH2140-1AH00 Segédvédelem 4 záró darab 1 db

Leírás

Segédérintkező, 4 S, 48 V AC, 50/60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 segédkontaktor a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
