Siemens 3RH2140-1BA40 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

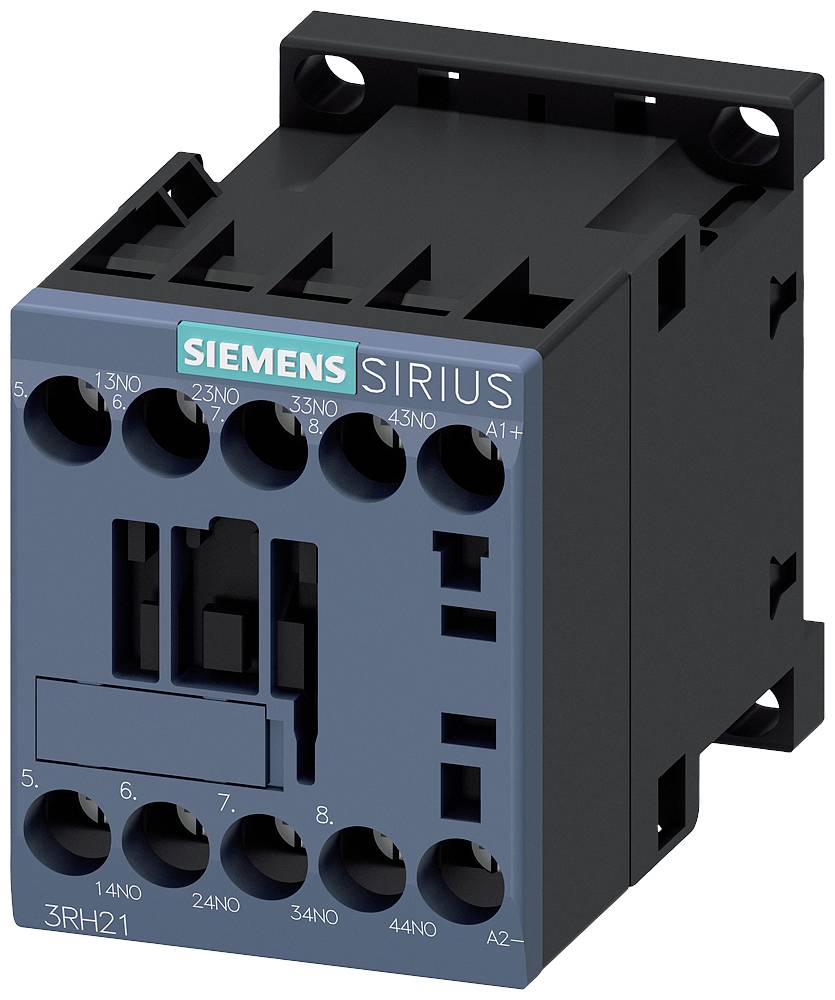

Siemens SIRIUS 3RH21 védőrelé fekete-kék színben, csatlakozó kapcsokkal és elölnézeti jelölésekkel.

Hasonló kivitel

Nyitott kapcsolószekrény több polccal, elektromos alkatrészekkel és kábelezéssel telerakva.

Segédérintkezők és tartozékok: A képen egy elektromos áramkör segéd- és csatolóérintkezőinek különböző komponensei és adapterei láthatók.

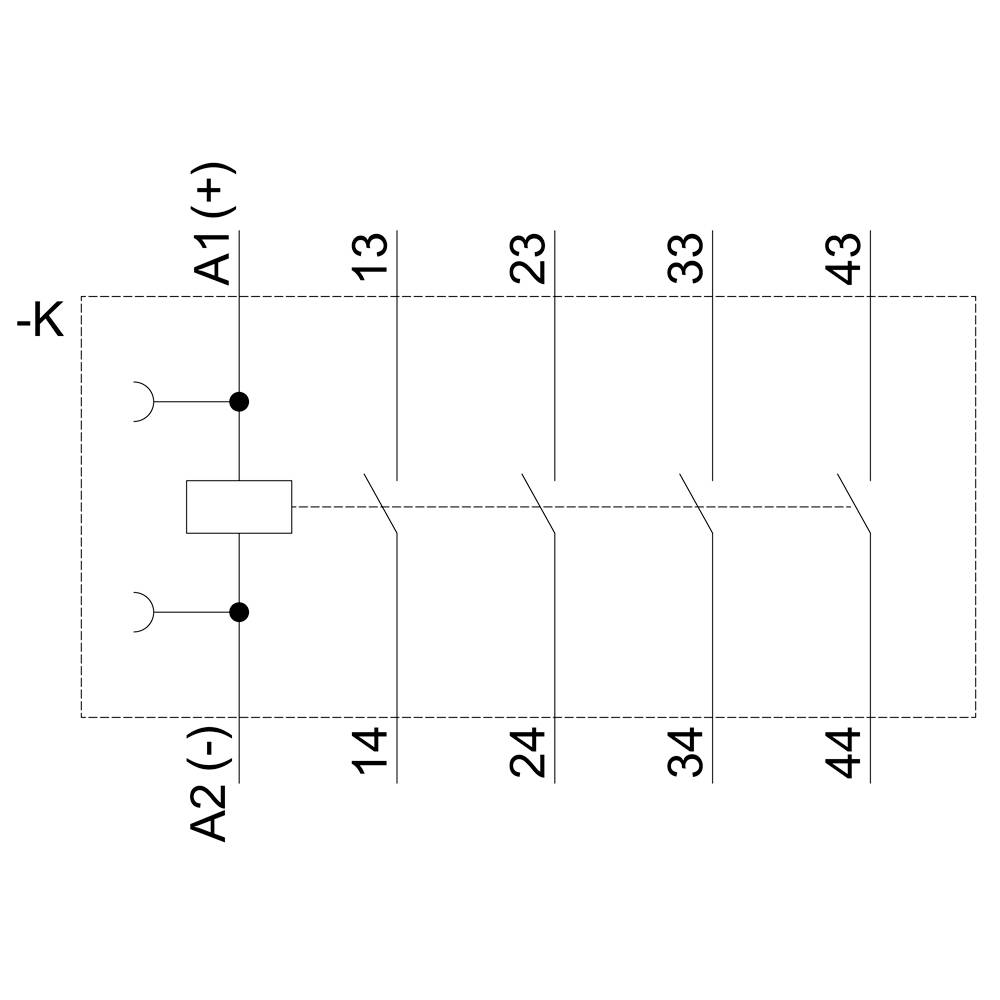

'Elektromos kapcsolási rajz A1(+), A2(-), 13, 14, 23, 24, 33, 34, 43, 44 csatlakozókkal. Csatlakozási pontok és kapcsolóérintkezők feltüntetve.'

Műszaki rajz egy elektromos csatlakozóról méretekkel. Elölnézet, oldalnézet és felülnézet látható. Méretek milliméterben megadva.

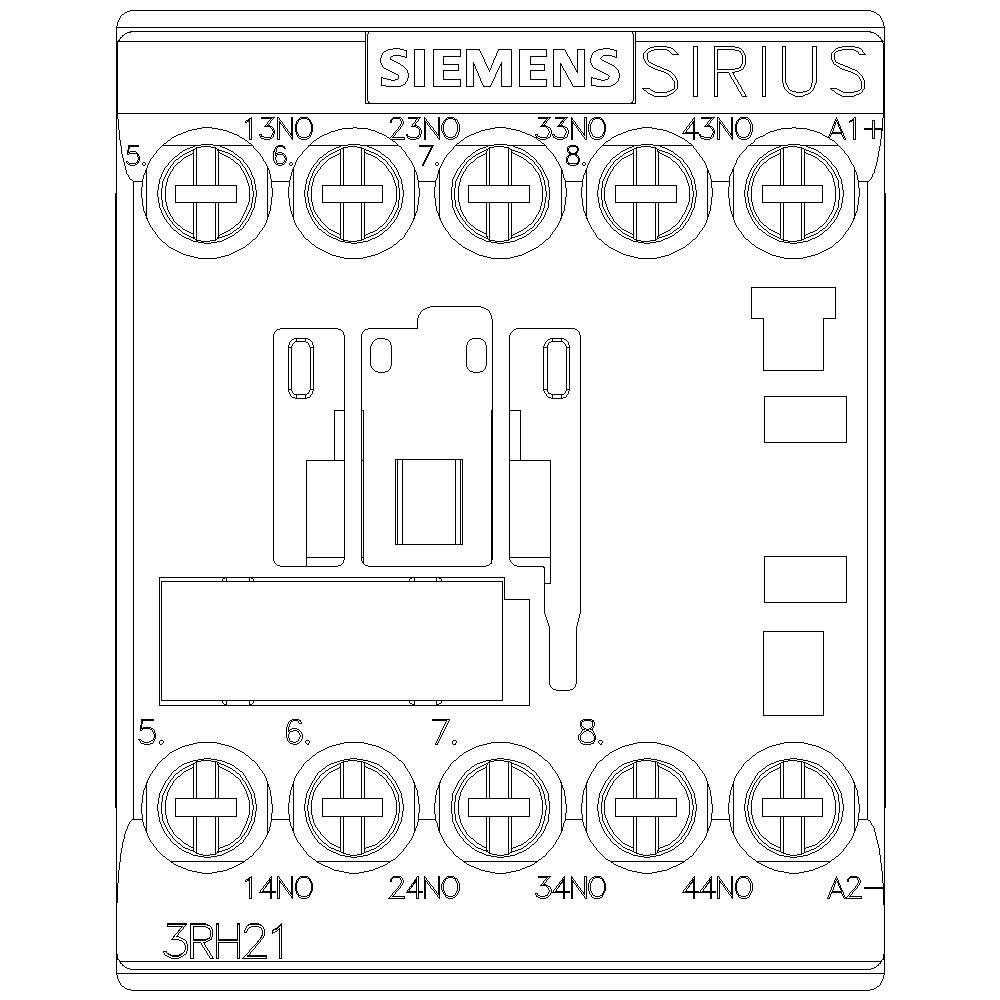

'SIRIUS' Schütz Siemens, 3RH21 típus. Mutatja a fő- és segédáramkörök csatlakozásait. Felül kapcsok 13NO-tól A2-ig, alul 14NO-tól A2-ig.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csomagolás

darab

Gyártói szám

3RH2140-1BA40

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (14 953 Ft / Darab)

14 953 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2140-1BA40

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (min.): 12 V/DC

Vezérlő feszültség (max.): 12 V/DC

Vezérlő feszültség tartomány: 12 - 12 V/DC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1741301 Siemens 3RH2140-1BA40 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741301 Siemens 3RH2140-1BA40 Segédvédelem 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 4 S, DC 12 V, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőjelek vezérlőáramkörben történő átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
