Siemens 3RH2140-1BB40 Védő 4 záró 24 V/DC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 d vásárlása

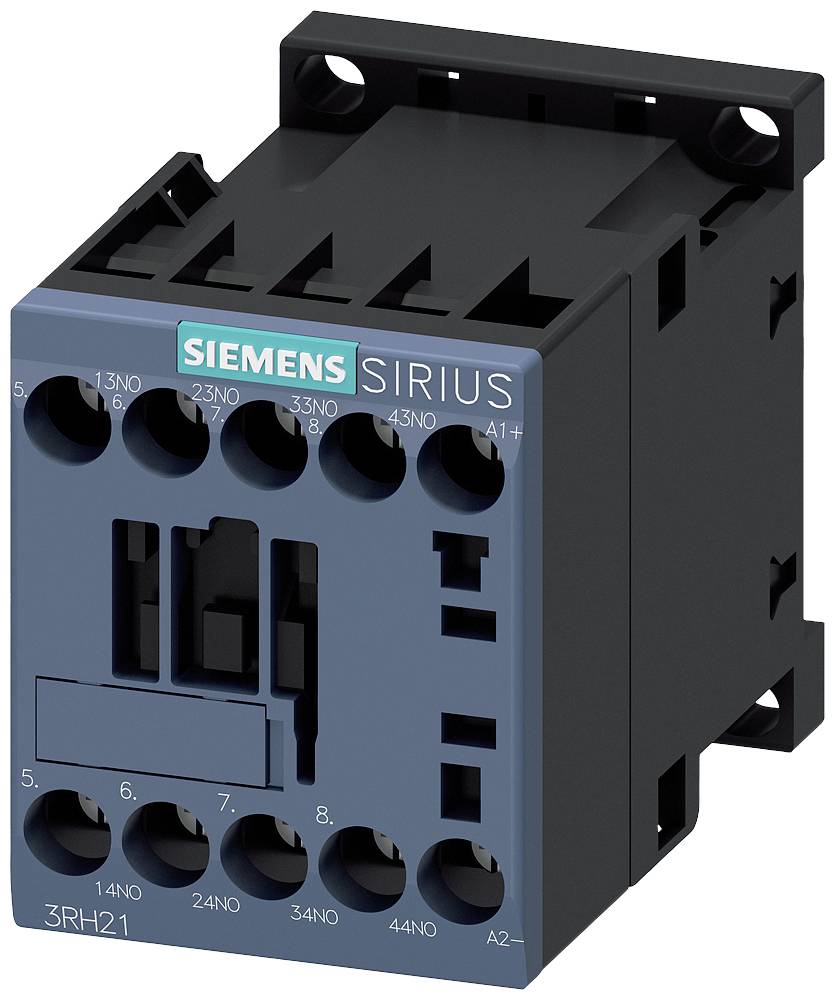

Siemens ipari védőrelé 'Sirius' felirattal. Mutatja a 3RH21 modellt, elölnézeti perspektívában, sötétkék és fekete házban.

Hasonló kivitel

'Egy nyitott kapcsolószekrény kábelekkel és elektronikai alkatrészekkel. Az ajtó üvegből készült, és különböző komponensek láthatók benne.'

Kapcsolási rajz segéd- és átkötő segédkapcsolókhoz. Modulok és kapcsolatok áttekintése, 1-től 10-ig számozva, funkcióleírásokkal.

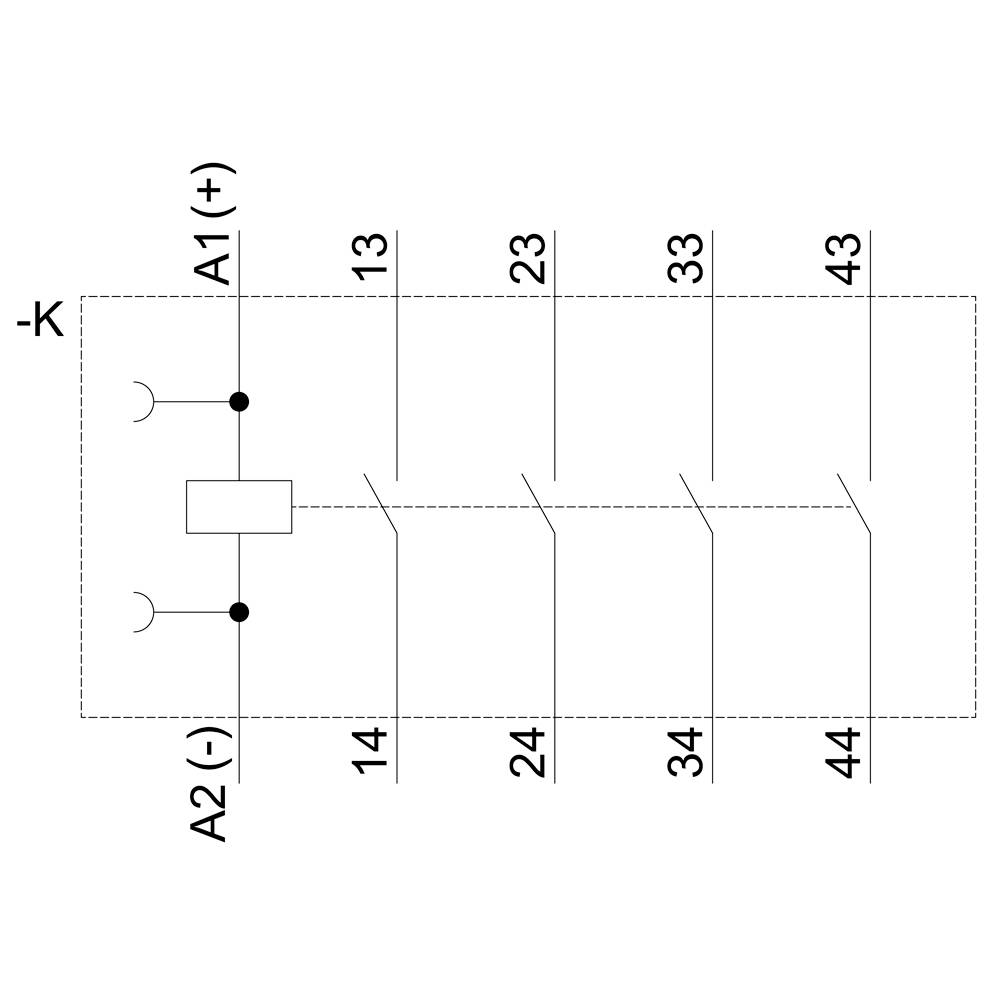

Egy relé kapcsolási rajza A1(+) és A2(-) csatlakozókkal, négy párhuzamos áramkörrel, amelyek 13/14, 23/24, 33/34 és 43/44 jelű sorkapcsokkal rendelkeznek.

Egy elektronikai alkatrész műszaki rajza milliméteres méretezéssel; tartalmazza az elölnézetet, oldalnézetet és felülnézetet.

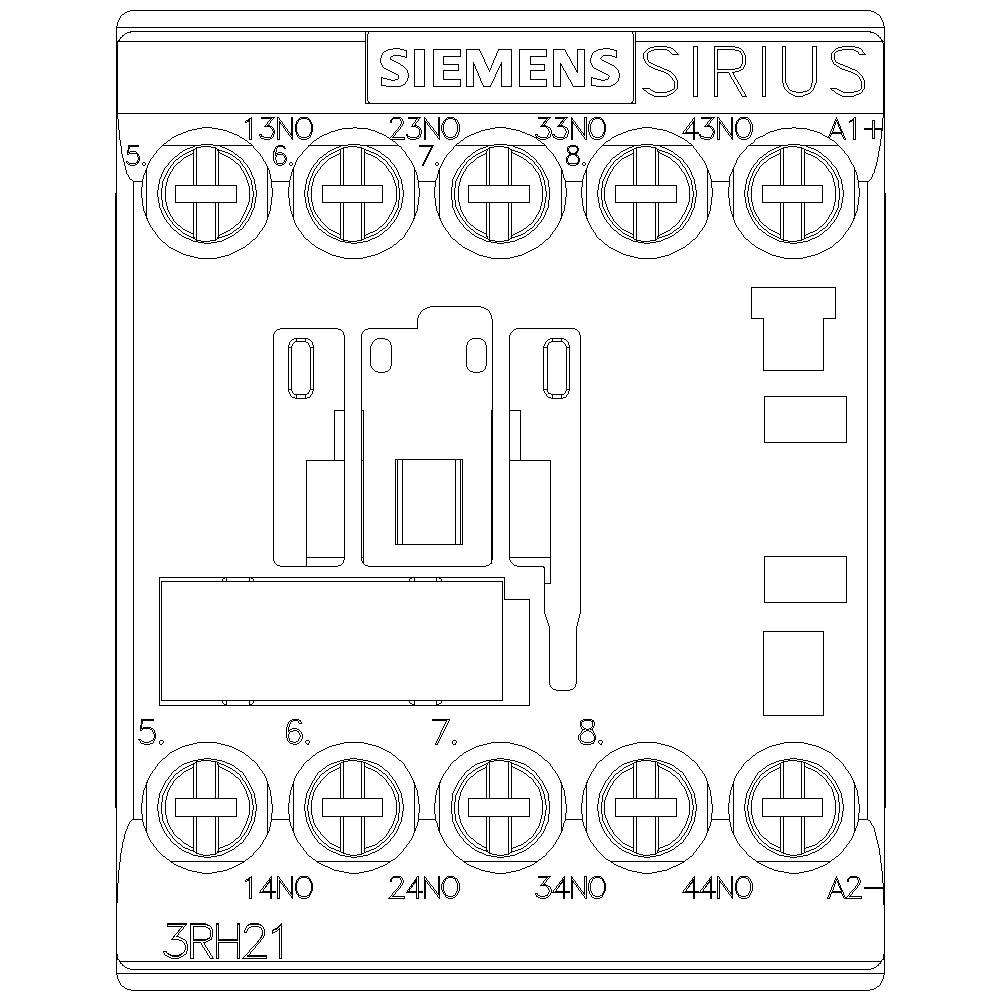

Siemens Sirius 3RH21 kontaktor modul 8 kapoccsal és feliratozható címkével. Felső kapcsok feliratozva 13NO-tól 43NO-ig, alsó kapcsok 14NO-tól 44NO-ig.

1/6

Hasonló kivitel

Termék típus

Védő

Pólusszám

4 pólusú

Névleges feszültség

24 V/DC

Terhelési áram

10 A

Csatlakozó

Csavaros kapocs

Adatlap (PDF)

Szállítás: 10. 13. K.

33 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kiegészítő kontaktor, 4 S, 24 V DC, S00 méret, csavaros csatlakozású SIRIUS 3RH2 segédkontaktor a vezérlő jelek kapcsolására a vezérlőáramkörben. A SIRIUS 3RH2 kontaktorrelék szabványos csatlakozási megjelöléssel, megbízható és időtakarékos csatlakozási technológiával rendelkeznek. Kimeneti duplikációval több kiegészítő áramkör egyidejű kapcsolása lehetséges. Az összes érintkező biztonsági alkalmazásokhoz kényszerüzemben áll rendelkezésre, SUVA változatként is. A kontaktorrelék éghajlat-biztosak, nagy érintkezési megbízhatósággal és megfelelő jóváhagyásokkal (pl. IEC és UL / CSA) világszerte alkalmazhatók. Kaphatók váltakozó áramú vagy egyenáramú üzemmódban, csavaros vagy rugós technológiával. A kontaktorrelék alapváltozata 4 pólusú, és bepattintható segédkapcsoló blokkokkal 8 pólusig bővíthető. A 3RT2 kontaktorok széles választéka az S00 - S3 méretekhez használható a 3RH2 kontaktor relékhez is. A 3RH2 kontaktorrelék helyettesítik a bevált 3RH1 sorozatot. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Csomagolás: darab

Termék típus: Védő

Gyártói szám: 3RH2140-1BB40

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Névleges feszültség: 24 V/DC

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Tartós áram (max.): 10 A

Terhelési áram: 10 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 3.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 270 g

: 4

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1431163 Siemens 3RH2140-1BB40 Védő 4 záró 24 V/DC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431163 Siemens 3RH2140-1BB40 Védő 4 záró 24 V/DC 10 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 d

Leírás

Contactor relay, 4 NO, 24 V DC, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.
The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).
They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.
The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.
The 3RH2 contactor relays replace the well-proven 3RH1 series.
Simple, efficient and always up to date - SIRIUS modular system.
