Siemens 3RH2140-1BG40 Segédvédelem Egyenáram átkapcsoló 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

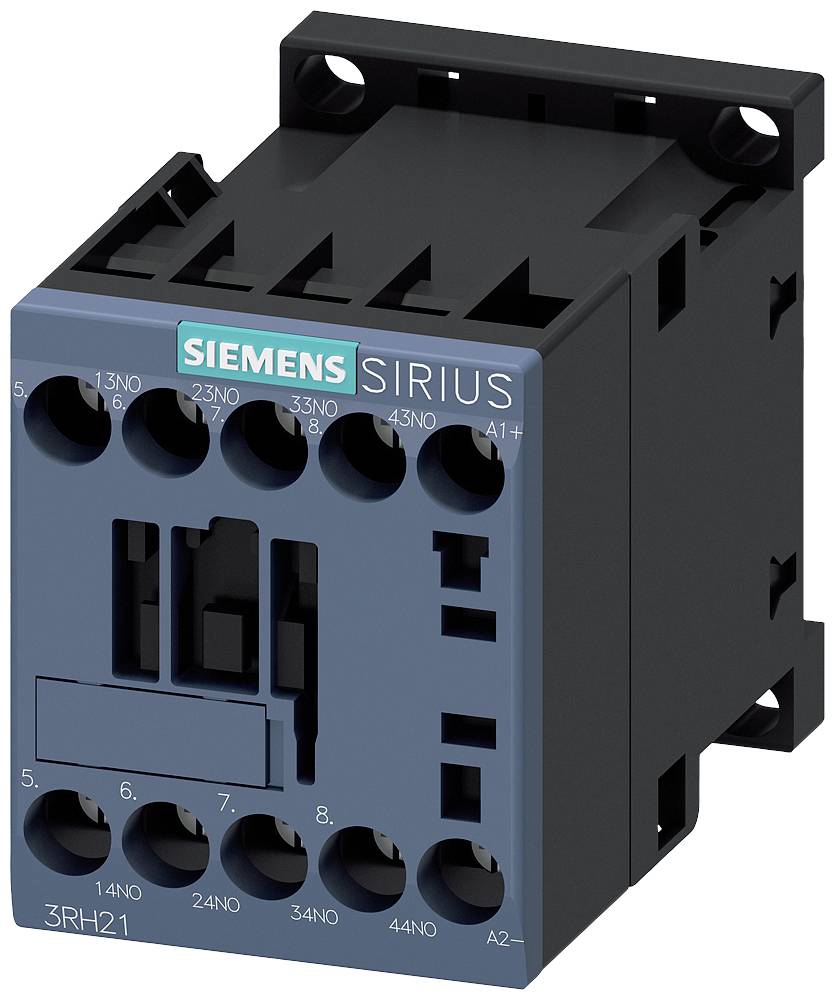

Siemens elektromos kontaktor, Sirius 3RH21 modell, fekete-kék színben, több csatlakozó kapoccsal az elülső oldalán.

Hasonló kivitel

Egy nyitott elosztószekrény több sorban villamos komponenseket és kábeleket mutat, amelyeket vezérlésre és elosztásra használnak.

A segédlövészek és a kábelezés diagramja. Bemutatja az összetevőket és a kapcsolatokat, beleértve a terhelésleválasztó kapcsolókat és a védelmi áramköröket.

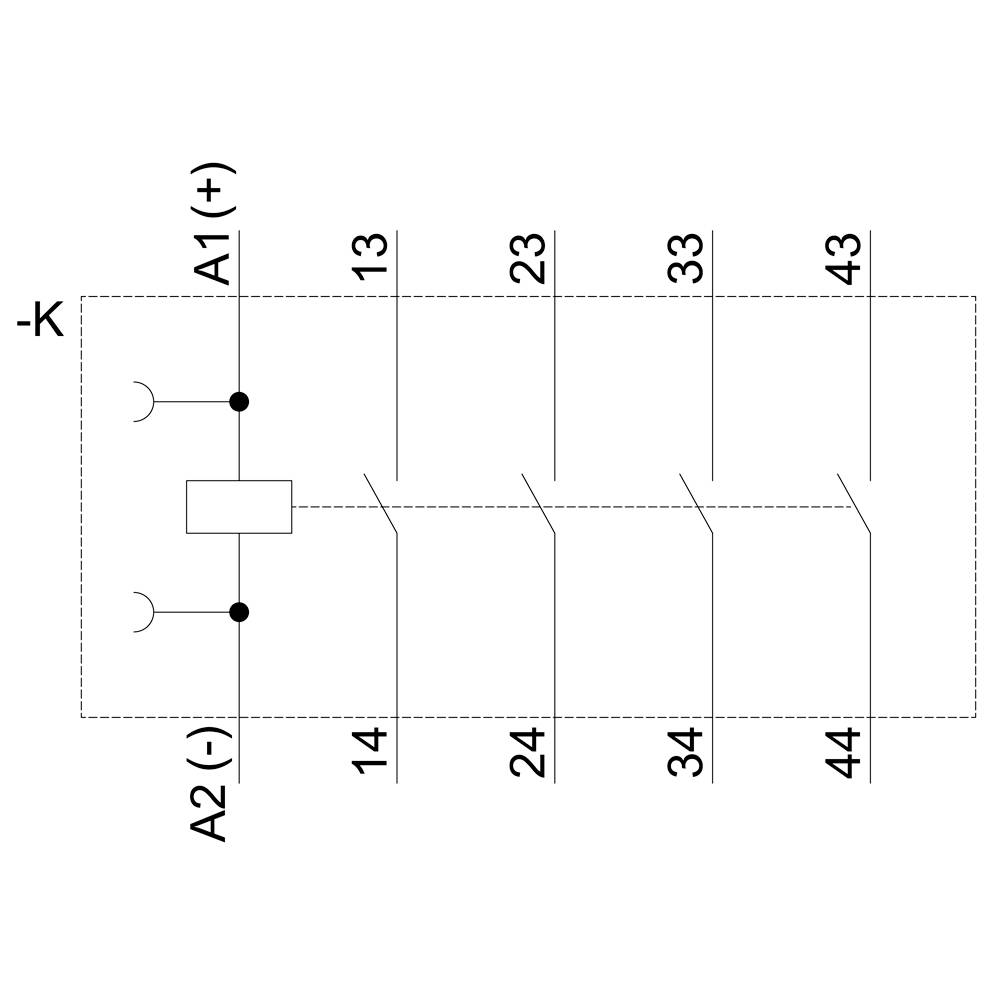

Egy elektromos kapcsolási rajz diagramja A1(+), A2(-) érintkezőkkel és a 13, 14, 23, 24, 33, 34, 43, 44 számokkal.

Elektronikai alkatrész műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással, méretezve milliméterben.

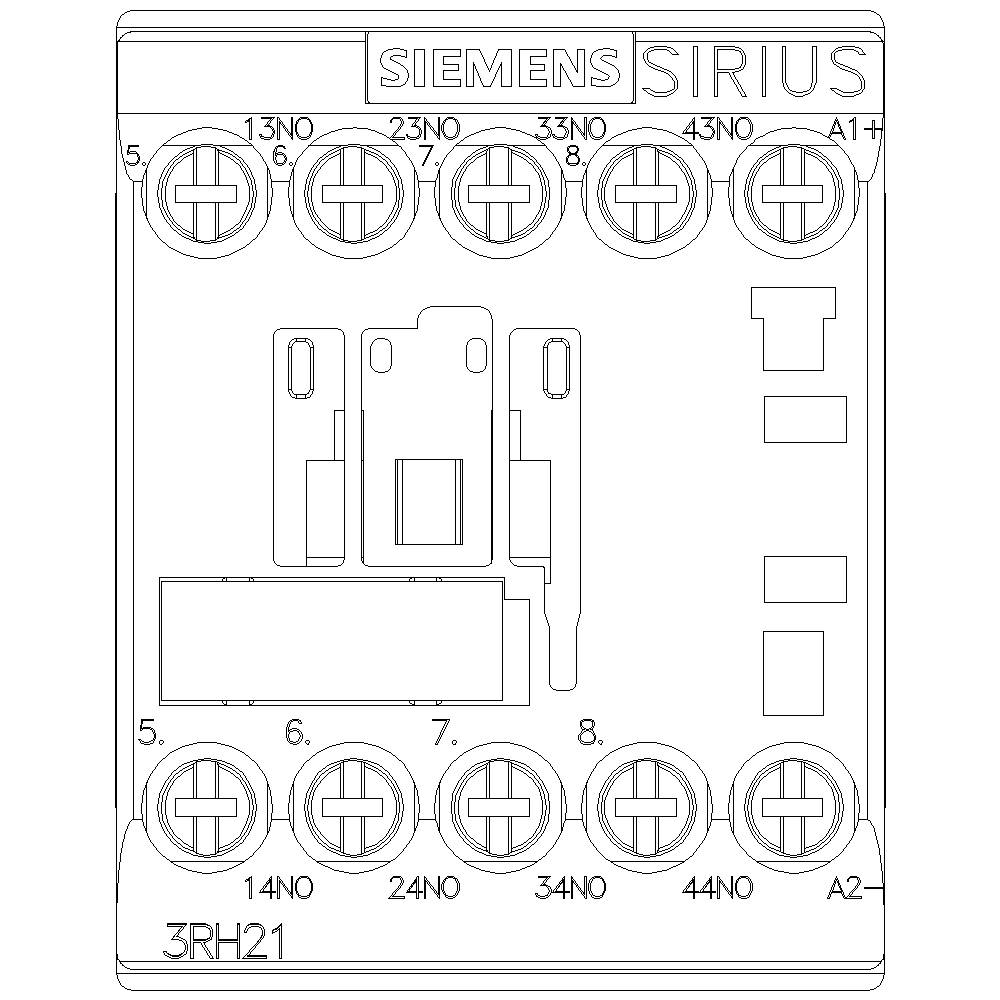

Relé modul 'SIEMENS SIRIUS 3RH21', mutatja a 13, 23, 33, 43, 14, 24, 34, 44 érintkezőcsatlakozásokat és az A1, A2 vezérlőcsatlakozásokat.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2140-1BG40

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (14 953 Ft / Darab)

14 953 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: DC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2140-1BG40

Beépítési méret: S00

Pólusszám: 4 pólusú

Kapcsolás típus: Egyenáram átkapcsoló

Érintkező típus: 4 záró

Segédérintkező típus: 4 záró

Vezérlő feszültség (max.): 125 V/DC

Vezérlő feszültség tartomány: 125 V/DC (max)

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 4

: 3 A

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1741304 Siemens 3RH2140-1BG40 Segédvédelem Egyenáram átkapcsoló 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741304 Siemens 3RH2140-1BG40 Segédvédelem Egyenáram átkapcsoló 4 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Segédérintkező, 4 S, DC 125 V, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
